一、產品簡介

揚塵在線監測系統是針對城市建筑工程施工、道路、管線施工、拆遷施工、企業堆場等場合的揚塵、噪聲環境監測而自主研發的專用監測系統。利用物聯網感知、數據無線通訊、數據庫、地理信息系統、視頻等先進技術，集數據采集、傳輸、多維數據展示與應用為一體，實時監控企業的揚塵、噪聲污染數據，結合視頻監控、音頻多維度數據佐證分析，實現揚塵監管信息化，為環保、城建、交通等監管部門聯合監測環境提供數字化的監管手段，滿足聯合需求。

揚塵在線監測系統是由實時在線監測系統、數據顯示分析系統、預報控制系統、噴淋系統（霧炮）、無線傳輸系統、后臺數據處理系統及信息監控管理平臺組成。在線監測系統集成了大氣PM2.5、PM10監測、環境溫濕度及風速風向、噪聲監測及有害氣體監測等多種功能；數據平臺是一個互聯網架構的網絡化平臺，具有對監測站的監控功能以及對數據的預報處理、記錄、查詢、統計、報表輸出等多種功能。該系統還可與各種污染治理裝置（霧炮）塔吊噴水系統、圍墻噴淋等聯動，以達到自動控制的目的。

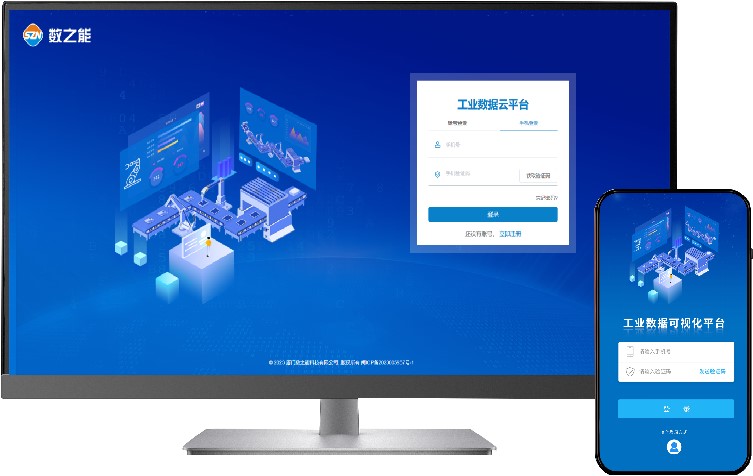

二、可提供手機遠程APP和線上網站云平臺遠程實時的查看現場數據，和政府連接是免費的

越來越多工地在開工之前會提前采購揚塵在線監測系統。相比傳統意義的手持式空氣質量檢測儀來說，工地揚塵在線監測儀器要更為龐大，且精準度更為可靠，對于各級事業單位及環境保護組織來說也能更快更便捷得獲取工地實時環境數據。那么揚塵在線監測儀器的功能有哪些呢？深圳的揚塵在線監測系統供應商云傳物聯科技有限公司，接下來就為大家解答。

道路揚塵，排放源多且復雜，主要來源于工業煤煙塵，建筑施工工地，各種塵粉的堆場以及沙塵風暴，受城市局域風、道路清潔度，城市車輛速度和密度等影響，會產生二次揚塵，造成大氣環境粉塵顆粒物含量較高。空氣汝河的問題在日益嚴峻，在建筑工地上的小伙伴會更深有體會。

什么是PM2.5呢？

PM2.5是指大氣中直徑小于或等于2.5微米的顆粒物，也稱為可入肺顆粒物。

PM2.5的粒徑小，面積大，活性強，易附帶有毒，且在大氣中的停留時間長、輸送距離遠，因而對人體健康和大氣環境質量的影響更大。現在工地揚塵治理，是現在緊急解決的問題。

揚塵治理，揚塵監測系統是現在施工工地不可少的，道路揚塵必不可缺的。云傳物聯揚塵在線監測系統，自動除塵、自動除濕、自動濕度校準、自動監測傳感器是否失效并報警; 維護量小，PM2.5/PM10 的分辨顆粒最小直徑達0.3 微米。傳感器故障自動修復、報警功能，同時減輕了人工維護工作量。提高了惡劣環境傳感器使用壽命?？赏饨榆浌埽奖慵?。也是現在很多工地，道路揚塵監測，高污染企業廠家備的。

揚塵（噪聲）在線監測系統是由實時在線監測系統、數據顯示分析系統、預警控制系統、噴淋系統（霧炮）、無線傳輸系統、后臺數據處理系統及信息監控管理平臺組成。在線監測系統集成了大氣PM2.5、PM10監測、環境溫濕度及風速風向、噪聲監測及有毒有害氣體監測等多種功能；數據平臺是一個互聯網架構的網絡化平臺，具有對監測站的監控功能以及對數據的報警處理、記錄、查詢、統計、報表輸出等多種功能。該系統還可與各種污染治理裝置（霧炮）塔吊噴水系統、圍墻噴淋等聯動，以達到自動控制的目的。

揚塵（噪音）在線監測儀功能：

1、實時在線揚塵監測，具有自動控制以及聲光報警功能，當檢測值達到設定上限時自動啟動一處或者多處設定好的自控裝置，如：當顆粒物值達到設定上限時會自動啟動（霧炮）噴淋系統的開啟，對現場環境進行霧化噴淋降塵措施，當顆粒值達到設定下限值時就自動關閉噴淋系統；達到智能自控的目的；

2、根據現場除塵和施工用水要求，實現智能化定時噴淋以及供水的功能；

3、系統由智能控制器自動控制，操作簡便、智能降塵、節省人力物力；

4、產品擁有短路、過流、過壓、過熱、過載等多種保護功能，系統運行如有故障，會自動停止工作并報警輸出；

5、產品擁有自檢功能，故障判斷，故障記憶，故障提示等功能；

6、具有手動、自動切換功能，可保證設備在控制系統失靈的情況下安全連續運行；

8、具有“互聯網+建筑揚塵治理”管理平臺，為用戶提供實時、有效的揚塵治理數據；

9、該系統除了降塵的功效，還能為施工現場降溫，并在發生消防安全事故時，通過調節噴淋系統裝置，加大灑水量，能配合滅火；

10、具備有LED專用接口，支持各種尺寸的單色、雙色、全彩LED顯示屏；

11、采用光散射法進行揚塵監測、A 計權噪聲監測，測量數據準確，滿足現場實時監測需求；

12、揚塵、噪聲監測結合氣象數據、監控視頻圖像、報警抓拍圖片等，實現多維度數據綜合，

云傳物聯多參數揚塵在線云監控

一、背景介紹 1.1項目背景 根據國家環保部監測數據，目**些大中城市的霧霾天氣較為嚴重，尤其是在京津冀、長三角、珠三角較為嚴重。監測表明，這些地區每年出現霾的天數在100天以上，個別城市甚至*過200天。空氣污染嚴重的深層次原因是我國快速工業化、城鎮化過程中所積累環境問題的顯現，高耗能、高排放、重污染、產能過剩、布局不合理、能源消耗過大和以煤為主的能源結構持續強化，城市機動車保有量的快速增長，污染排放量的大幅增加，建筑工地遍地開花，污染控制力度不夠，主要的大氣污染排放總量遠遠*過了環境容量等多種原因。其中，因建筑施工產生的揚塵污染，已經成為影響城市空氣質量的主要原因之一。 建筑工地揚塵污染是建筑施工過程中排放的無組織顆粒物污染，既包括施工工地內部各種施工環節造成的一次揚塵，也包括因施工運輸車輛粘帶泥土以及建筑材料逸散在工地外部道路上所造成的二次交通揚塵。長期以來，對于建設工地揚塵帶來的空氣質量監管方面，由于不能得到實時的監測數據，或者收到舉報無法得到與事實相對應的直接數據，一直是令**監管部門十分困擾的事情。 根據北京市**的監測和分析，揚塵污染約占PM2.5來源的15.8%。南京的六類主要污染源中，揚塵的比例較大，達37.28%。由于建筑工地揚塵的排放高度一般較低，并且往往集中在人口密集的城市地區，因此建筑工地揚塵對空氣質量的影響日益受到關注。 為了有效監控建筑工地揚塵污染，接受市民的監督和投訴，共建綠色環保建筑工地，有必要進行建設工程揚塵污染自動監控系統的研究和開發。 本方案提供了一種對工地楊塵噪聲等（空氣中可吸入顆粒物）實時監測的解決方案。通過遠程數據監測系統可以對工地區域揚塵進行實時有效的監測管理。項目實施，可將全市范圍所有的建設施工納入監管范圍，真正實現有效管理和標準化。 1.2工地管理現狀及存在問題 1）質量管理人員少監管力不從心 工程監管存在點多面廣、監管人員數量嚴重匱乏的現象。目前對工程項目施工過程中質量安全監管的手段基本上采取深入施工現場進行實地抽查、抽測、驗收的方式。存在勞動強度大、危險性高、耗時耗力的缺點。 2）環境惡劣監管手段單一管理效率低下 現場使用人工方法進行肉眼觀察檢查，質量安全監管存在自然環境惡劣、效率低下的問題。 3）實時、多級管理難以實現，可追溯性差 現有的管理手段、企業管理人員無法實時掌控工地現場質量安全與揚塵污染情況。監督管理工作復雜，結果受人為因素影響較大，常常無法客觀公正反應現場揚塵的實際情況，可追溯性差。 1.3建設依據 符合國家標準：GB3095-2012環境空氣質量標準 二、建設方案 2.1系統概況 在我們生活周圍，存在眾多的污染源，造成大氣環境惡劣，PM2.5急劇上升，主要的污染源來源于工業粉塵、燃煤、機動車尾氣、揚塵等幾方面，其中揚塵就占據污染源的28%，是當前大氣污染的主要因素之一。 揚塵也分為多個種類，主要有道路揚塵、施工揚塵、堆場揚塵等，而且根據相關介紹揚塵屬于無組織污染源，防治系數較大，是國家環保部十三五規劃的**課題，因此揚塵緩解是很有必要的，而精細化監控和管理揚塵就成了突破口，因此“24小時在線揚塵監測系統”應運而生。 “24小時在線揚塵監測系統”是天津智易時代科技發展有限公司為改善空 氣質量自助研發的24小時戶外揚塵監控的一個終端設備。本設備實現多維一體化，除了可以實現揚塵監控以外，還可以測風速、風向、溫濕光、二氧化碳、PM2.5、PM10等環境數據。該監控系統主要由揚塵監控終端、視頻采集終端、數據監測及傳輸、服務器、監控管理軟件、手機客戶端等組成。 2.2功能特點 系統由顆粒物在線監測儀、數據采集和傳輸系統、視頻監控系統、后臺數據處理系統及信息監控管理平臺共四部分組成。系統集成了物聯網、大數據和云計算技術，通過光散射在線監測儀、360球形攝像頭、氣象五參數采集設備和采集傳輸等設備，實現了實時、遠程、自動監控顆粒物濃度；數據通過采用3G網絡傳輸，可以在智能移動平臺、桌面PC機等多終端訪問；監控平臺還具有多種統計和高濃度報警功能，可廣泛應用在散貨堆場和碼頭、混凝土攪拌站以及工廠企業無組織排放的實時監控。 1、感知層：污染源在線監測儀，包括顆粒物濃度監測儀、氣象五參數監測儀、噪聲監測儀和視頻監控攝像機，對顆粒物濃度、氣象參數、噪聲和現場視頻進行連續自動在線監測； 2、傳輸層：采用有線、無線、3G等方式傳輸各種監測數據； 3、平臺層：數據服務云平臺，依托在建工地揚塵與噪聲監測平臺的數據，進行系統分析、提供跨區域、全時間、多層次的數據挖掘和對比，為科學治理霧霾提供數據支撐； 4、應用層：面向不同**、建筑工地的客戶端系統，實現基于Web的污染源實時數據在線監測、現場圖像和視頻的監控、污染源*標報警、以及面向不同管理層的各種管理與統計分析。 在線監測信息監控管理平臺可支持各種終端平臺通過公網訪問，實現了基于Web的污染源實時數據在線監測，現場圖像和視頻的監控(包括對前端云臺和攝像機的實時控制)、污染源*標報警、以及面向不同管理層的各種管理與統計分析。 2.3產品信息 該系統應用廣泛，不管是技術**的城市、還是數字化媒體行業、高速旋轉的信息化城市、建筑工地還是物聯網等等都可以使用該系統。該系統主要用在工業園區、施工工地、城綠化、生活場所的揚塵監控。 產品特點： 1．具有*的自動校準和溫濕度補償功能； 2．具有粒子切割器PM10、PM2.5； 3．具有A計權噪聲監測和CMC計量認證； 4．檢測靈敏度：0.01ug/m3； 5．重復性誤差：±2%； 6．測量精度：±10%； 7．測量范圍： 0～40mg/m3； 8．設計了恒流控制器，確保采樣流量恒定，切割曲線的正確； 9．具有內裝光學標準散板，確保儀器高穩定性； 10．具有特別的保護氣幕，避免了粉塵對儀器**部件—光學系統的污染，確保儀器可靠性； 11．可支持二次開發。 12．可以實現視頻圖像和太陽能供電的二次接入 三、數據管理平臺 1、實時前端數據采集與顯示； 2、*GIS地理信息監控與管理，*立GIS引擎，兼容地圖； 3、多種報表功能，簡化用戶人工統計，優化工作流程，支持多層次地圖顯示及信息管理； 4、支持設備集中管理遠程配置、升級； 5、支持多種終端和操作系統，滿足客戶移動辦公要求；（Windows / IOS / Android） 6、 支持系統級別分布式部署，媒體轉發服務器可分布式部署，負載均衡。
