QT7421使用LPC接口作為標準FMC接口，該板卡可應用于幾乎全部的Xilinx開發板中及其他標準FMC FPGA載板。

QT7421的電氣與機械設計依據FMC標準（ANSI/VITA 57.1），支持風冷，能夠滿足用戶在標準使用環境下的需求。

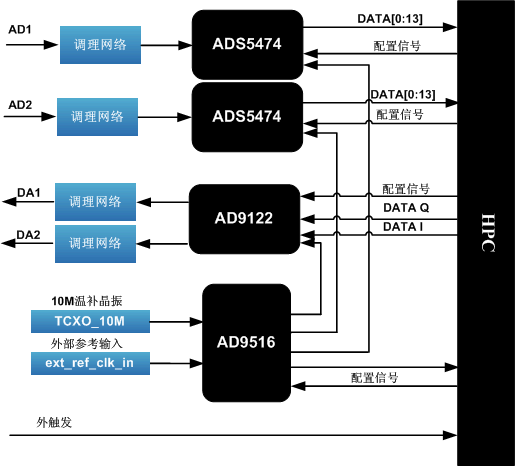

原理框圖

技術指標

Camera Link采用2個3M SDR 0.8mm間距的連接器，分別作為Camera Link 1和Camera Link 2的輸入

FMC子卡完全符合標準的Vita57.1規范，大小為：76.5mmX69mm。安裝孔大小為2.7mm

儲存溫度：-20℃～ +70℃

工作溫度：商業級0℃～ +55℃ ，工業級 -20℃～ +55℃

工作濕度：10%～80%

采用LPC作為FMC連接器

應用

數字成像，圖像分析與測試，標準Camera Link相機的視頻采集，Camera Link相機模擬信號源等。

產品特點

（1） 采用LPC作為FMC連接器，可以適配幾乎所有含LPC或者HPC接口的載板。
（2） 所有的LVDS的電平標準。
（3） 完全符合Vita57.1規范，包括結構件，子卡尺寸，面板連接器，正反面器件的限高等，大大提供了子卡的通用性和適配性。
（4） 設計方案使用LVDS直接輸入FPGA的技術方案，可以同時支持Camera Link的輸入和輸出，既可以適配Camera Link相機輸入也可以作為模擬源模擬Camera Link相機輸出。
（5） 2個Camera Link SDR接口可以支持2個Base相機的輸入/輸出，或者一個Base/Medium/Full/80Bit Camera Link相機的輸入/輸出，或者一路Base輸入一路Base輸出。
