一、試驗設備的連接

準備的實驗設備有：S7-200 SMART型PLC、M-1001和M-2101模塊、SDS-1001轉換器、K型熱電偶以及一個直流電源。

我們首先說明各設備是如何連接的，將直流電源連接到PLC的24V電源接口，正極接L+，負極接M。因?yàn)?a target="_blank">RS485端口是集成在PLC的九針超小D型連接器上的，所以我們制作了一個連接器方便設備接線。具體的針腳分配，大家可以在STEP 7 SMART軟件的在線幫助文檔中的連接器引腳分配章節中看到。連接器的紅線接M2101模塊的485-A信號，黑線接485-B信號。因?yàn)橛?a target="_blank">以太網電纜連接PLC和電腦，所以需要調整電腦的IP地址，它的具體操作我們之后說明，現在只要將電纜插入網口即可。此次實驗我們依然使用SDS-1001為采集模塊供電，將它們的+Vs、GND端連接就可以了。最后將K型熱電偶接入M2101模塊中的DI 1端口。為模塊通電，這樣設備接線就完成了。

二、使用Smart軟件與模塊建立連接

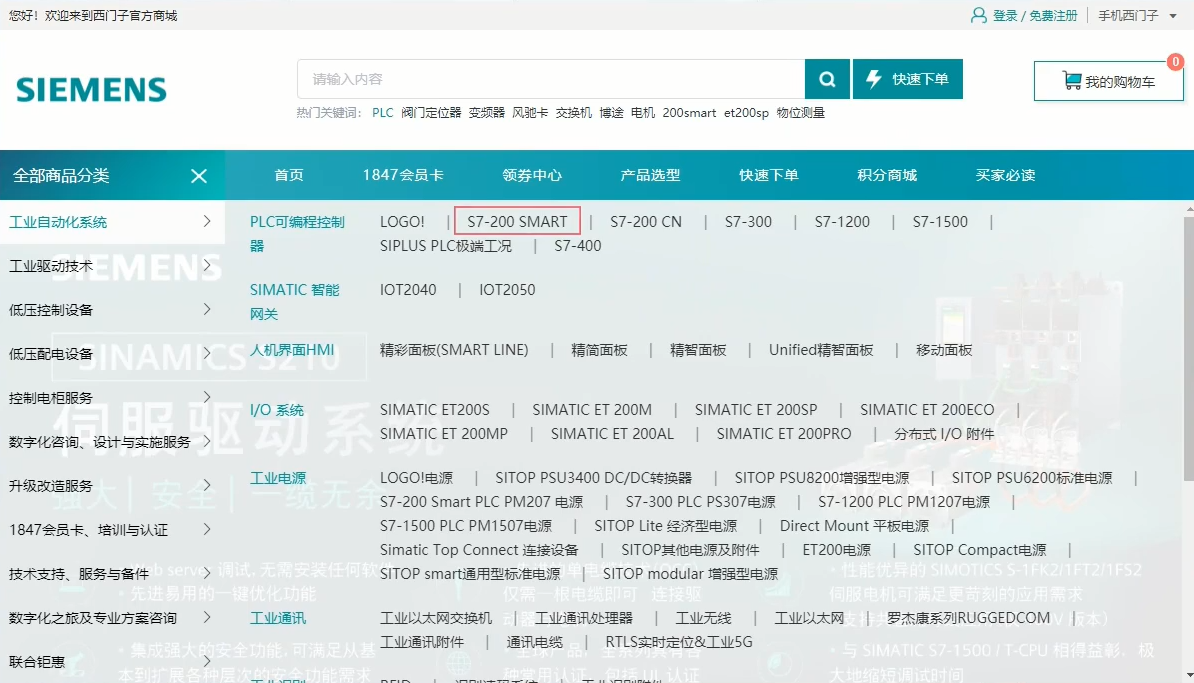

S7-200 SMART型PLC所用的編程軟件是Smart軟件，這個軟件是免費使用的，大家可以到西門子的官網下載。

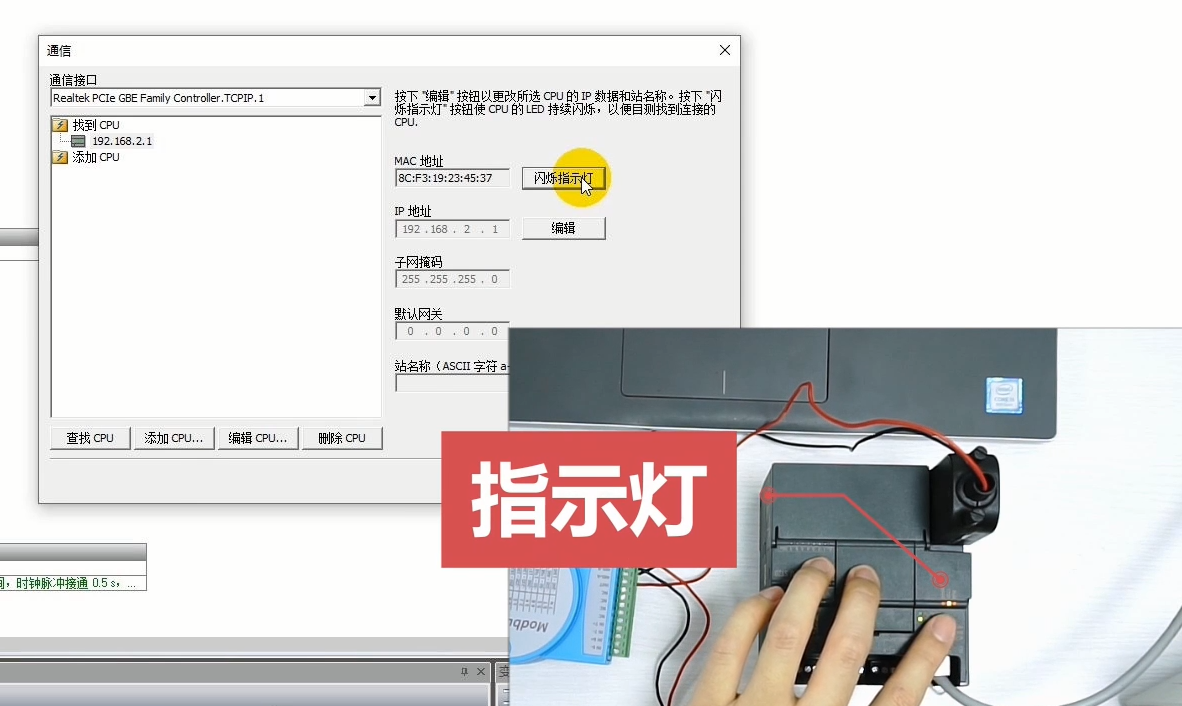

打開軟件，在文件選項中打開范例M2101，此時設備正處于未連接的狀態，雙擊主要窗口中的通信選項，在出現的的對話框中點擊查找CPU，就能看到PLC的IP地址。我們可以點擊旁邊的閃爍指示燈，驗證是否找到了CPU。如果PLC的指示燈交替閃爍，就說明我們查找CPU已經成功。

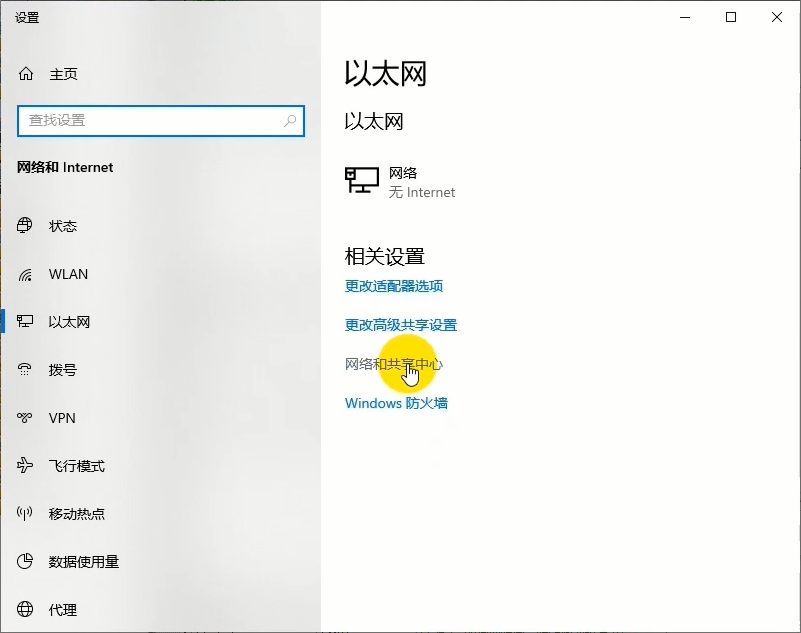

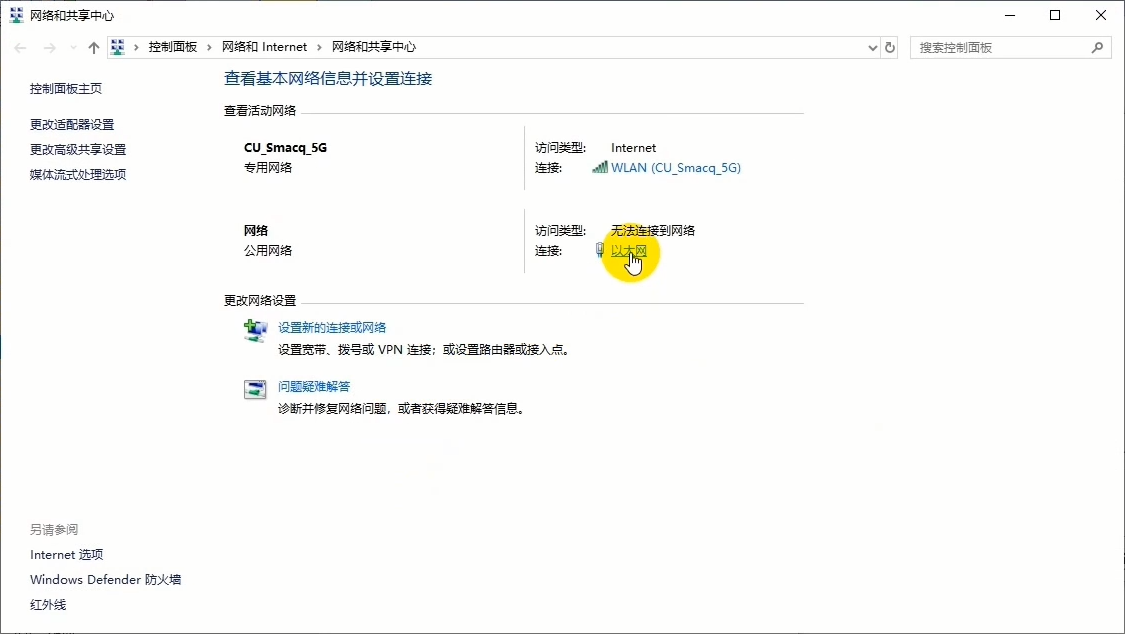

下一步的操作是設置電腦的IP地址。進入網絡和Internet設置界面，進入網絡和共享中心。

選項點擊以太網。

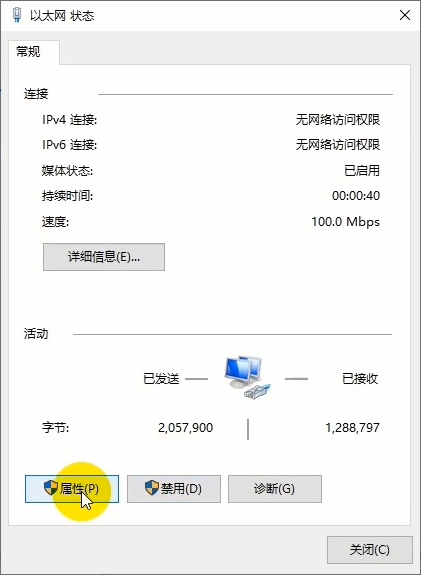

選擇屬性。

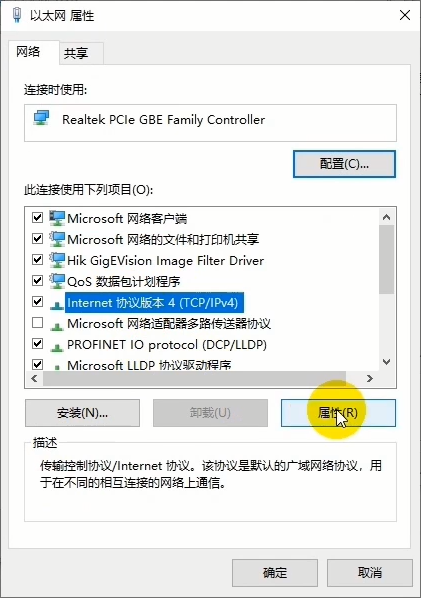

在彈出的窗口中找到Internet協議版本4（TCP/IPv4）項目，點擊屬性。

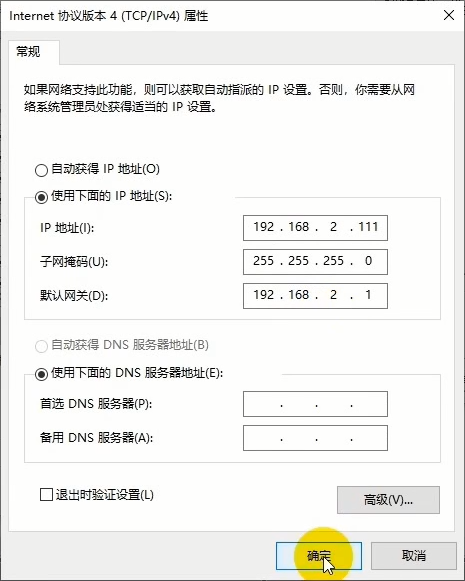

選擇使用下面的IP地址，輸入相應的IP地址：192.168.2.111，子網掩碼輸入225.225.225.0，默認網關是：192.168.2.1。點擊確定。

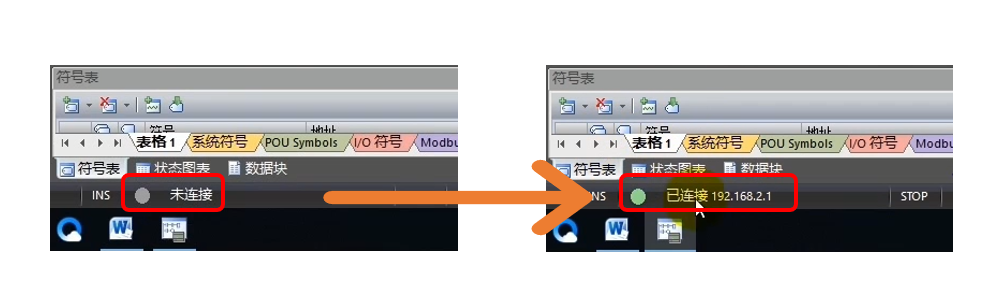

回到軟件頁面，如果成功的話，軟件會顯示已連接。

三、PLC范例程序說明以及實驗

我們以程序2101為例，解釋一下它的內容。在程序段1中的SM是PLC中的特殊標志繼電器，SM0.0表示始終接通，與其連接的參數EN在輸入接通（TURE）時，每次掃描均會執行該指令；

SM0.5表示提供一個周期為1秒鐘的時鐘脈沖，0.5秒為1，0.5秒為0，與它連接的參數First我們之后說明。

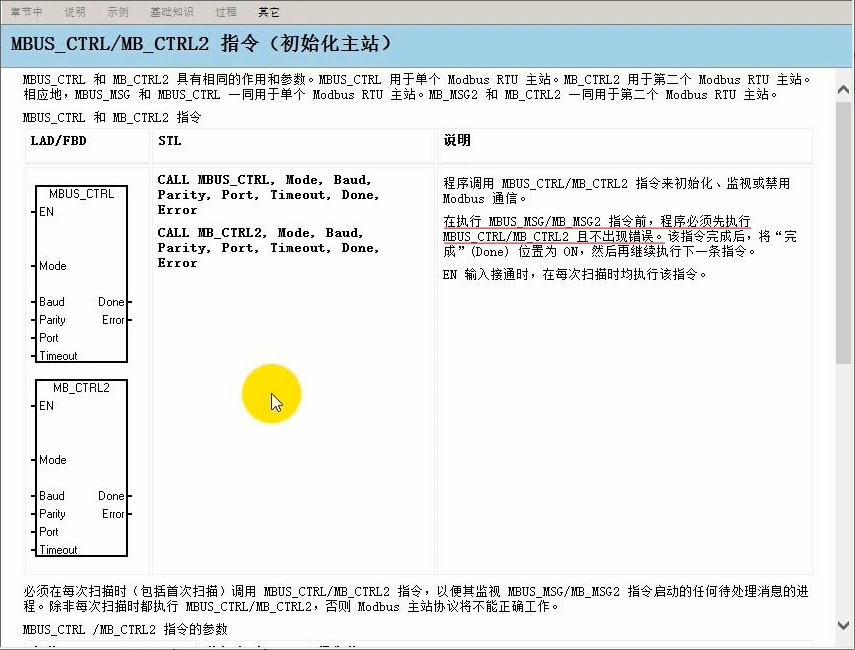

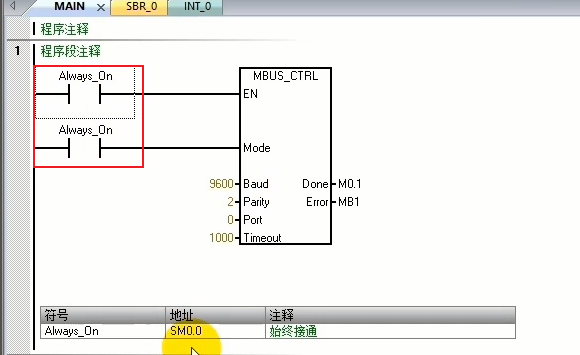

特殊寄存器（SM）的其它地址位，大家可以到在線幫助文檔中查看。指令MBUS_CTRL，可以在主要窗口的庫文件中的Modbus RTU Master(v2.0)中找到，右鍵選擇幫助就可以看到它的說明文檔。需要聲明的是：在程序中，我們將PLC當作主站，M模塊（如：M-2101）則作為從站使用。閱讀說明內容我們知道MBUS_CTRL是程序在執行MBUS_MSG指令前必須調用的指令。

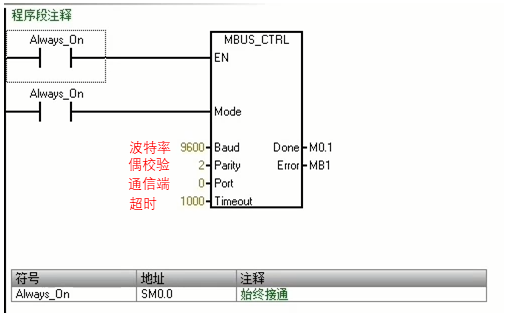

參數“模式”（Mode）用于選擇通信協議，我們輸入的是SM0.0，觸點為常閉狀態，所以輸入值是1，意思是啟用Modbus協議。參數“波特率”（Baud）的設置值要和從站設備的波特率一致才可以得到正確信息，所以輸入值為M模塊的默認波特率：9600。參數“奇偶校驗”（Parity）的設置應與從站設備的奇偶校驗相同，從站默認為偶校驗，以數值2表示。參數“Port”是設置物理通信端口，實驗中使用的是PLC中集成的RS-485接口，所以需要輸入0值。參數“超時”（Timeout）為等待從站做出響應的毫秒數，范例中設置的是典型值1000ms。

所以指令Mbus_CTRL的作用是初始化主站，使得主從站設備的參數一致，兩者可以進行正常的通信。

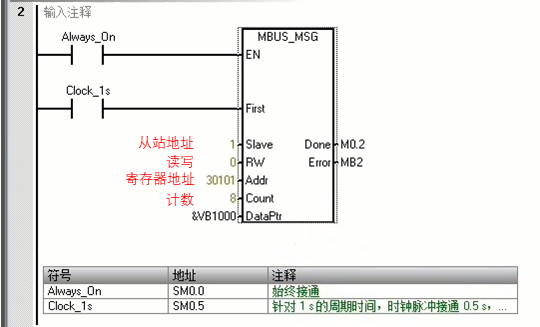

下面我們來介紹指令MBUS_MSG，它的作用是啟動對Modbus從站的請求并處理響應。參數“First”是當主站有新請求發送時，F(xiàn)irst通過邊沿檢測元素（例如是上升沿），將導致程序發送一次，所以我們?yōu)榇藚?shù)設置的是SM0.5。參數“從站”（Slave）是Modbus從站設備的地址，M系列模塊的默認地址為1。參數“RW”是設置讀取或?qū)懭胄畔ⅲ?表示讀取，1表示寫入。參數“地址”（Addr）是起始Modbus地址，范例中寫入的數值就是我們在用戶手冊中給出的寄存器地址：30101。參數“計數”（Count）用于分配要在該請求中讀取或?qū)懭氲臄?shù)據元素數，也就是根據地址參數的輸入值向后延伸的個數。

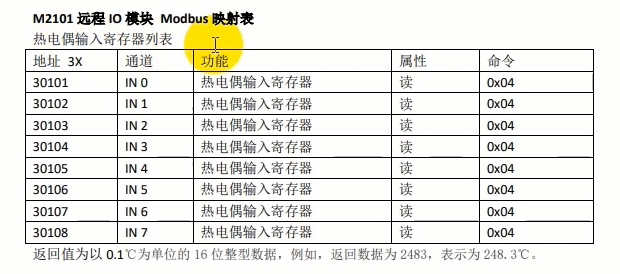

打開范例M2100的用戶手冊，找到M2101遠程IO模塊Modbus映射表就可以看到地址、通道、屬性等內容。

如我們現在打開的這個范例程序，它是要操作從熱電偶輸入寄存器30101到30108這8個寄存器，所以對Count的輸入值為8。參數“DataPtr”是間接地址指針，指向CPU中與讀/寫請求相關的數據的V存儲器，指針必須是VB類型。

這里的V、VB、VW是V存儲器中不同類型數據的表達方式：V表示位數據，VB表示字節數據，VW表示字?jǐn)?shù)據，一個字由兩個字節構成，一個字節則有8位。在范例程序中，我們使用VB數據類型存儲從模塊讀到的值，然后用VW數據類型表示出來。進行這樣的數據操作是因?yàn)?，?dāng)PLC發出讀取請求時，采集模塊返回的值是16位的整型數據，需要用兩個VB類型的數據表示，而一個VW數據類型就表示兩個字節，剛好可以表示模塊返回的數據。

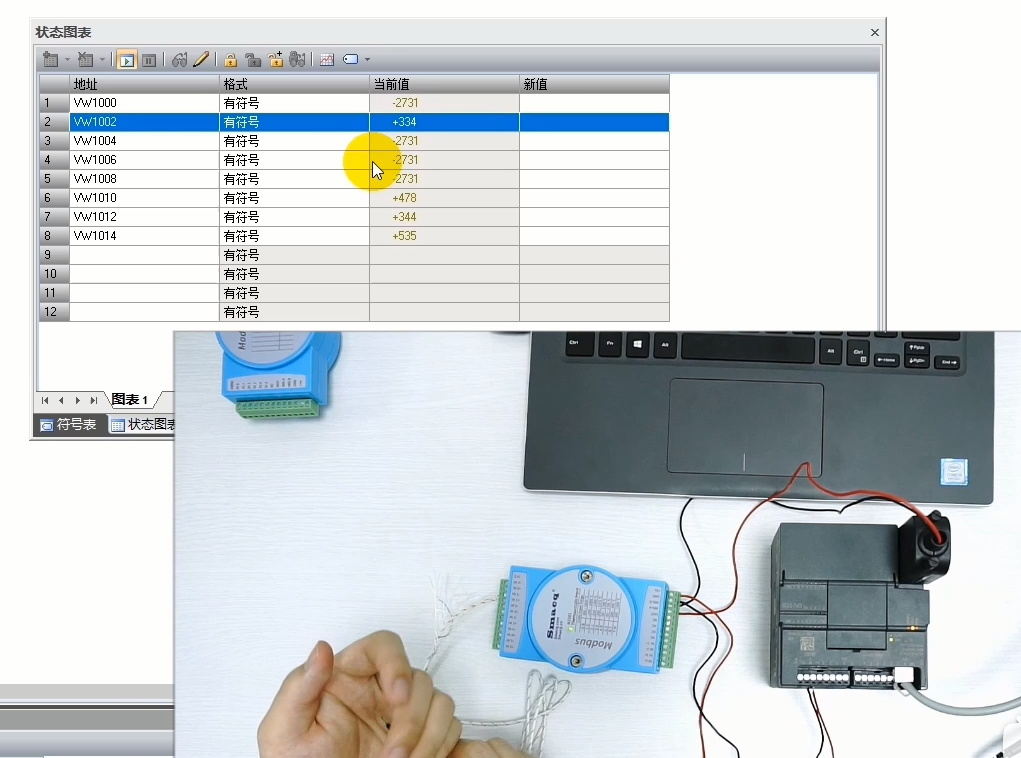

我們可以在狀態圖表中驗證一下。調出圖表窗口，下載程序，運行CPU，開啟圖表的監視狀態，因?yàn)槲覀冎粸槟K連接了一個溫度傳感器，所以在狀態圖表中只有第2行顯示出實際溫度值，當我們提高環境溫度，第2行的當前值也會隨之改變。其它沒有接入溫度傳感器的端口，其寄存器的返回值是-2731。

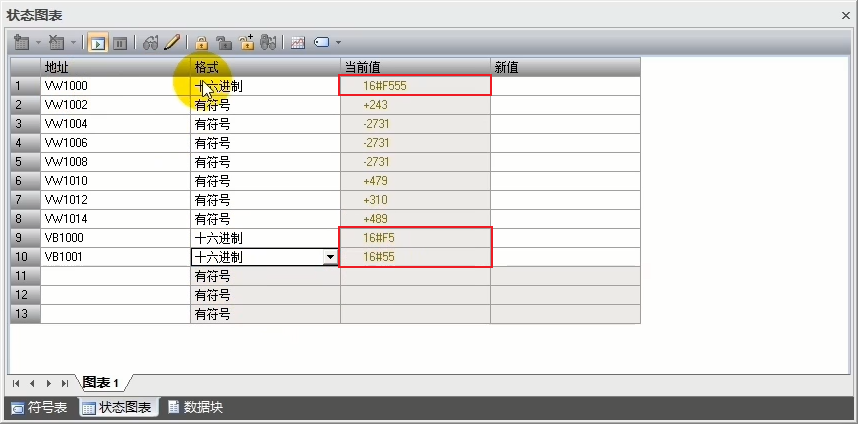

接著驗證我們剛才提到的V存儲器的數據類型，在狀態圖表中輸入VB1000，按回車鍵，就可以按順序添加地址。將它們的格式更改為十六進制，VB1000為F5，VB1001為55，而VW1000是它倆的集合F555。所以說兩個VB數據類型，構成一個VW數據類型。

更換M1001采集模塊。

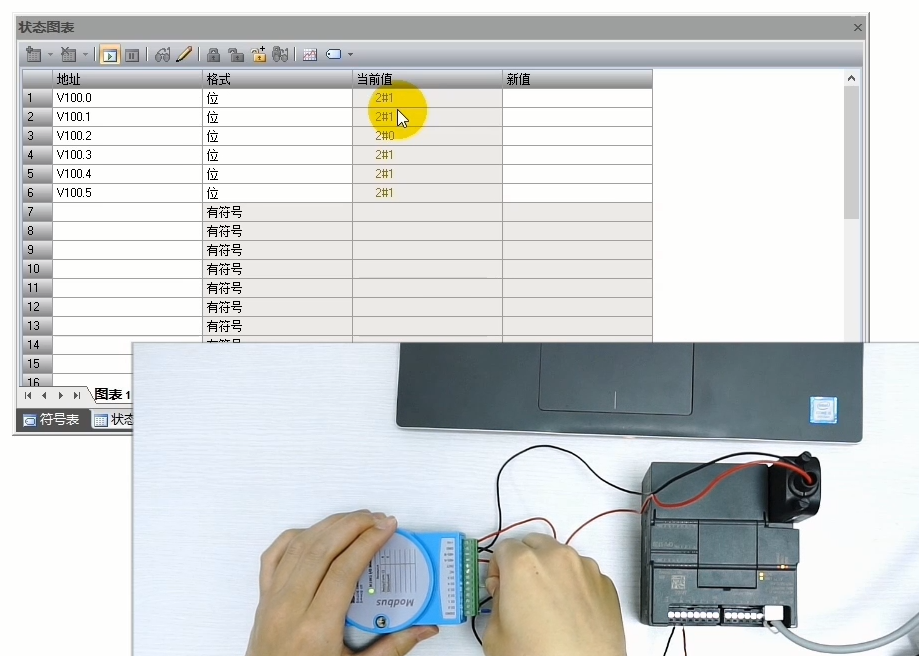

接下來我們打開范例M1001DI，它可以讀取模塊上的DI（離散量輸入）的狀態。連接設備后，打開狀態圖表的實時數值監控，當前值為1。當我們將DI 0接地，就會看到當前值變?yōu)?，其它的DI端口也是一樣。這里的地址是位格式的，因?yàn)槲覀冎恍枰晃坏臄?shù)據就可以表示端口當前所處的狀態（閉合或是斷開）。

打開范例M1001DO，此范例可以控制DO（繼電器）的狀態。建立通信后，下載程序到CPU，運行CPU，打開監控按鈕，可以看到此時的繼電器都處于關閉狀態。在新值中輸入1，點擊圖表中的寫入按鈕，就會看到當前值的改變而且M模塊的繼電器也會動作到開啟狀態。

這兩個范例程序的寄存器地址大家可以在用戶手冊M1000的M1001遠程IO模塊Modbus映射表中找到。

以上就是模塊與PLC連接的相關內容。文檔中使用的范例程序及用戶手冊均可以在官網下載。文章視頻版的內容點擊如下鏈接跳轉：M系列模塊編程操作與PLC。

如果對于文章有任何問題都可以在評論區指出，也可以通過公眾號“思邁科華Smacq”直接聯系我們。希望您可以點贊、收藏、轉發。

再見。
