175℃高溫ARM處理器芯片是高溫電子學的尖端成果，是解鎖深部、高溫油氣資源勘探開發的關鍵技術之一。

這種175℃高溫ARM處理器芯片，通過特殊的材料、工藝、加固設計和封裝技術，克服了極端高溫環境帶來的巨大挑戰（漏電流、時序偏移、材料退化、焊點失效），實現了在深井高溫環境下的可靠運行。它在石油測井系統中的核心應用是作為井下智能控制中心，承擔實時數據采集、高速處理、復雜算法執行、通信管理和系統監控等關鍵任務，極大地提升了測井?dāng)?shù)據的質量、時效性和獲取深部高溫油氣藏信息的能力。

在石油測井電路系統中的具體應用：

1.井下儀器控制核心：作為整個測井下井儀器電子艙的“大腦”，負責協調和控制所有傳感器（聲波、電阻率、放射性、核磁共振等）、執行機構（推靠臂、井下流體取樣閥等）的工作時序和數據采集。

2.實時數據處理：在井下直接對原始傳感器信號進行高速、復雜的預處理（如濾波、解調、壓縮、特征提取、初步解釋）。這大大減少需要上傳到地面的數據量，提高測井效率。

3.高速數據通信管理：管理高速遙傳系統（如電纜高速傳輸或井下光纖/無線傳輸），高效、可靠地打包、編碼、調度預處理后的數據流上傳至地面系統。

4.復雜算法執行：運行先進的實時處理算法，如聲波波形處理、核磁共振反演、地層成像預處理等，這些任務需要強大的計算能力，在井下完成可顯著提升數據質量和解釋時效性。

5.智能決策支持：在存儲式測井或智能鉆井系統中，處理器可根據預設算法或?qū)W習模型，對實時數據進行初步分析，做出簡單的自主決策（如調整測量參數、觸發特定事件記錄）。

6.系統健康監測：監控儀器內部溫度、電壓、電流等狀態參數，進行故障診斷和報告，保障井下設備安全可靠運行。

7.高溫環境適應性：其核心價值在于能在175℃甚至更高的井下高溫環境中穩定工作數小時甚至數天，這是常規商用處理器完全無法企及的，使得測井作業能在更深、更熱的油氣藏中進行。

ZT6206高溫ARM處理器

典型代表型號：

由青島智騰微電子有限公司自主研發的ZT6206 高溫 ARM 處理器是專為高溫環境工作而設計，內核為 Cortex M4，包含浮點運算單元，運行主頻高達 80MHz，內置3個12位 ADC，可過采樣至16位，通信接口豐富，工作溫度范圍可達到-40~+175℃。

ZT6206特性：

主頻 80MHz；

閃存 1MB；

128KB SRAM；

RTC；

3個I2C 接口；

3個SPI 接口；

6個USART 接口；

一個 CAN 接口；

3個12位 ADC；

2個12位 DAC；

2個運算放大器（PGA）

2個低功耗比較器；

工作電壓范圍：1.71V~3.6V；

封裝：CQFP-100

外形尺寸和引線定義

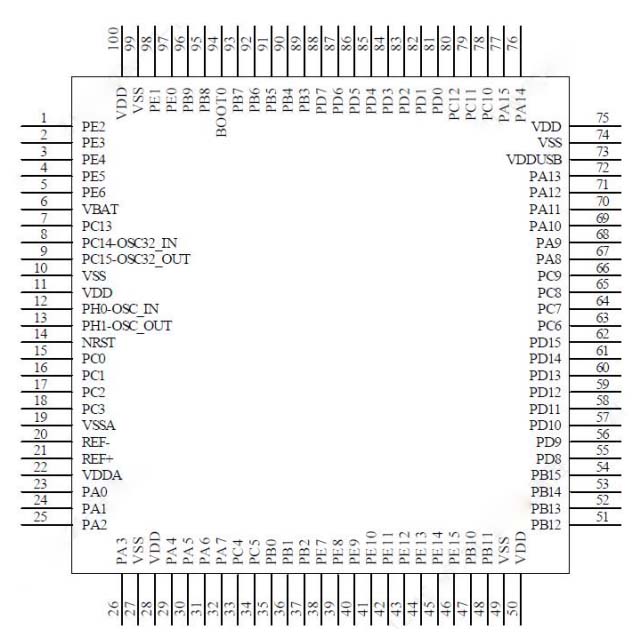

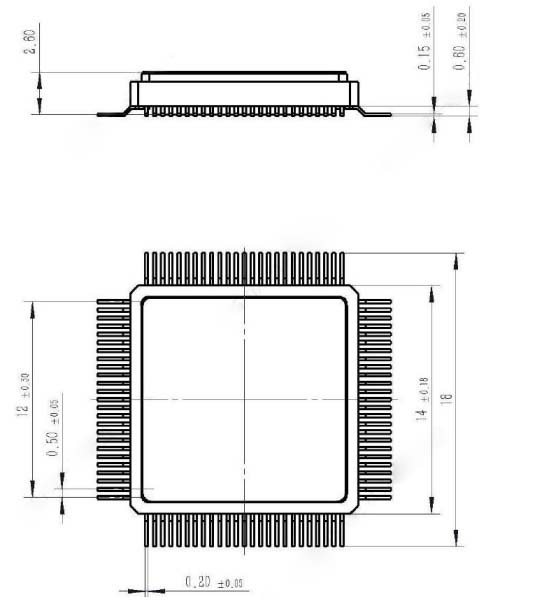

ZT6206高溫ARM處理器芯片尺寸 ZT6206高溫ARM處理器引腳定義
