LM3670 降壓型 DC-DC 轉換器經過優化，可通過單節鋰離子電池或三節 NiMH/NiCd 電池為超低壓電路供電。它在 2.5 V 至 5.5 V 的輸入電壓范圍內提供高達 350 mA 的負載電流。有幾種不同的固定電壓輸出選項以及可調節的輸出電壓版本可供選擇。
*附件：lm3670.pdf

該器件為具有復雜電源管理系統的移動電話和類似便攜式應用提供了卓越的功能和性能。脈寬調制 （PWM） 低噪聲和脈沖頻率調制 （PFM） 低電流模式之間的自動智能切換可改進系統控制。在全功率運行期間，固定頻率1 MHz（典型值）PWM模式可驅動最大約70 mA至350 mA的負載，效率高達95%。遲滯 PFM 模式通過在輕電流負載和系統待機期間將靜態電流降低至 15 μA（典型值）來延長電池壽命。內部同步整流提供高效率（在 1 mA 至 100 mA 負載下典型值為 90% 至 95%）。在關斷模式下（使能 （EN） 引腳拉低），器件關斷并將電池消耗降低至 0.1 μA（典型值）。

LM3670 采用 5 引腳 SOT-23 封裝。高開關頻率（典型值為 1 MHz）允許使用微小的表面貼裝元件。只需要三個外部表面貼裝元件，一個電感器和兩個陶瓷電容器。

特性

• 輸入電壓范圍：2.5 V 至 5.5 V
• 可調輸出電壓 （V 外 ）：0.7 V 至 2.5 V
• 固定輸出電壓：1.2 V、1.5 V、1.6 V、1.8 V、1.875 V、3.3V
• 15μA典型靜態電流
• 350mA 最大負載能力
• 1MHz PWM固定開關頻率（典型值）
• 自動 PFM 和 PWM 模式切換
• 低壓差作 – 100% 占空比模式
• 內部同步整流，實現高效率
• 內部軟啟動
• 0.1μA典型關斷電流
• 電流過載保護
• 使用單節鋰離子電池或三節鎳氫/鎳鎘電池供電
• 只需三個微型表面貼裝外部元件（一個電感器、兩個陶瓷電容器）

參數

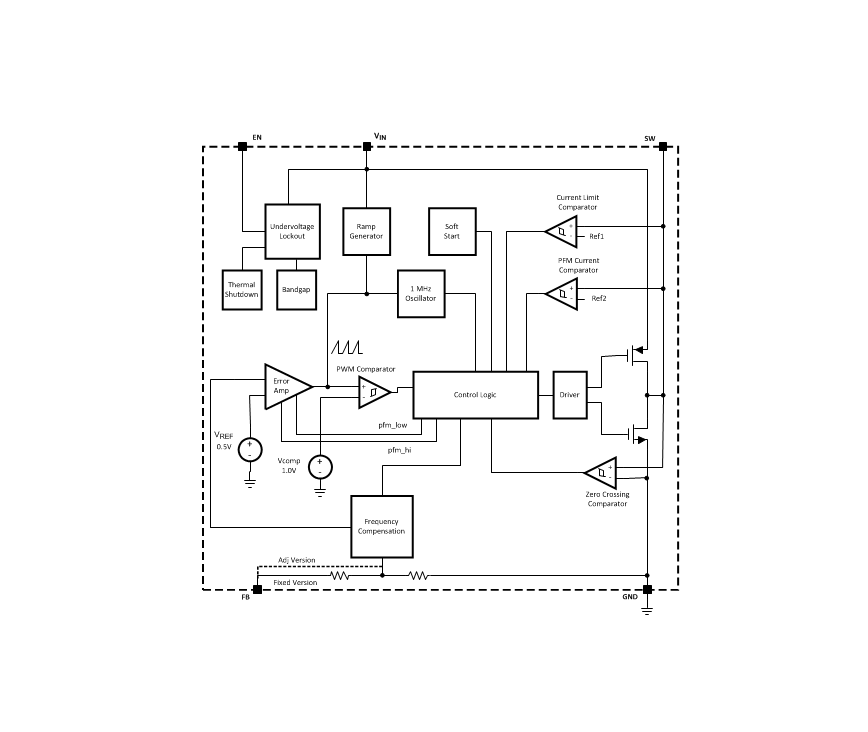

方框圖

?1. 產品概述?
LM3670是一款專為超低電壓電路設計的微型降壓DC-DC轉換器，適用于單節鋰離子電池或三節NiMH/NiCd電池供電場景。其核心特性包括：

• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出選項?：可調（0.7V至2.5V）或固定電壓（1.2V/1.5V/1.6V/1.8V/1.875V/3.3V）
• ?負載能力?：最大350mA
• ?效率?：高達95%（PWM模式）

?2. 關鍵特性?

• ?低功耗?：
  • 靜態電流典型值15μA（PFM模式）
  • 關斷電流0.1μA（典型值）
• ?工作模式?：
  • ?PWM模式?：1MHz固定開關頻率，適用于中高負載（70mA~350mA）
  • ?PFM模式?：輕載時自動切換以延長電池壽命
  • ?低壓差（LDO）模式?：支持100%占空比，實現最低輸入電壓運行
• ?保護功能?：過流保護、熱關斷、軟啟動

?3. 應用領域?

• 移動設備（手機、PDA）
• 便攜式儀器
• 電池供電設備

?4. 典型電路設計?

• ?固定輸出電路?：僅需3個外部元件（1電感+2陶瓷電容）
• ?可調輸出電路?：通過電阻分壓網絡編程輸出電壓（需滿足R2≥100kΩ）

?5. 封裝與規格?

• ?封裝?：5引腳SOT-23（尺寸2.9mm×1.6mm）
• ?工作溫度?：-40°C至85°C
• ?ESD防護?：HBM±2000V，CDM±200V

?6. 設計要點?

• ?布局建議?：
  • 縮短功率元件（電感、電容）與芯片的距離
  • 避免開關節點（SW）噪聲干擾敏感信號（如反饋路徑）
• ?元件選型?：
  • 電感：推薦10μH（飽和電流≥800mA）
  • 輸入/輸出電容：陶瓷電容（低ESR優先）
