隨著汽車座艙數字化、沉浸式體驗升級，高帶寬、低延遲且輕量布線的音頻鏈路已成為u。A2B（Automotive?Audio?Bus）信號能在一對非屏蔽雙絞線上以約?50?μs 固定延遲同步傳輸多達?32?路?24 bit/48?kHz 音頻、控制信號與供電，已被全球車廠快速采納，正重塑車機音頻架構。然而鏈路越簡潔，測試難度越高，若缺乏精準檢測，時鐘抖動、包丟失或拓?fù)溴e誤都會直擊?NVH 與音質。因此A2B信號的檢測與分析也越來越重要。

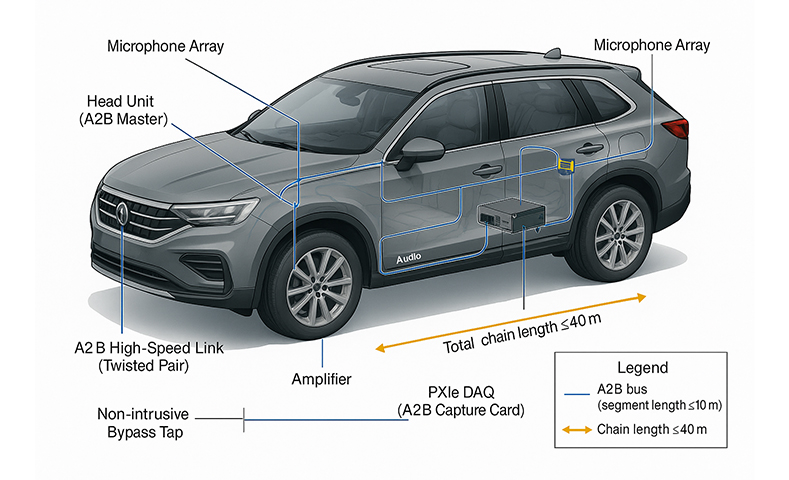

A2B（Automotive?Audio?Bus）是?Analog?Devices 推出的雙向數字音頻總線，在一對非屏蔽雙絞線上即可同時傳輸?32?路?24 bit/48?kHz 音頻、I2C/SPI 控制信號與供電，帶寬 50?Mb/s、固定延遲≈50?μs。其菊花鏈拓?fù)湓试S主節點串接最多?16?個子節點，單段距?30?m、鏈路總長可至?300?m，線束重量與成本約降?75%。在座艙應用中，A2B已成為主動降噪（ANC）、數字麥克風陣列、語音交互、分區音響、乘員對講等多通道音頻系統的骨干。確定性?

在主動降噪（ANC）、語音交互和分區音響等高階座艙功能中，A2B?網絡的時鐘一致性和幀完整性決定了空間聲場與噪聲抵消效果。隨著鏈路中子節點數量增加，抖動與失真呈累積趨勢。audioXpress 針對第?9?個子節點的實測顯示，高性能?AK4490?DAC 的?THD+N?指標從?–109?dB 降至?–96?dB，噪聲底線整體被抬高 10?dB 以上，足以削弱?ANC?的抵消深度并破壞麥克風陣列的相位一致性。同時，雖然 A2B 芯片內置線路診斷，但任何開路、短路或極性反接仍會觸發寄存器層奇偶校驗錯誤，使整條菊花鏈瞬時失效、車機“靜音黑屏”，在?NVH?與安全法規面前幾乎沒有容錯空間。

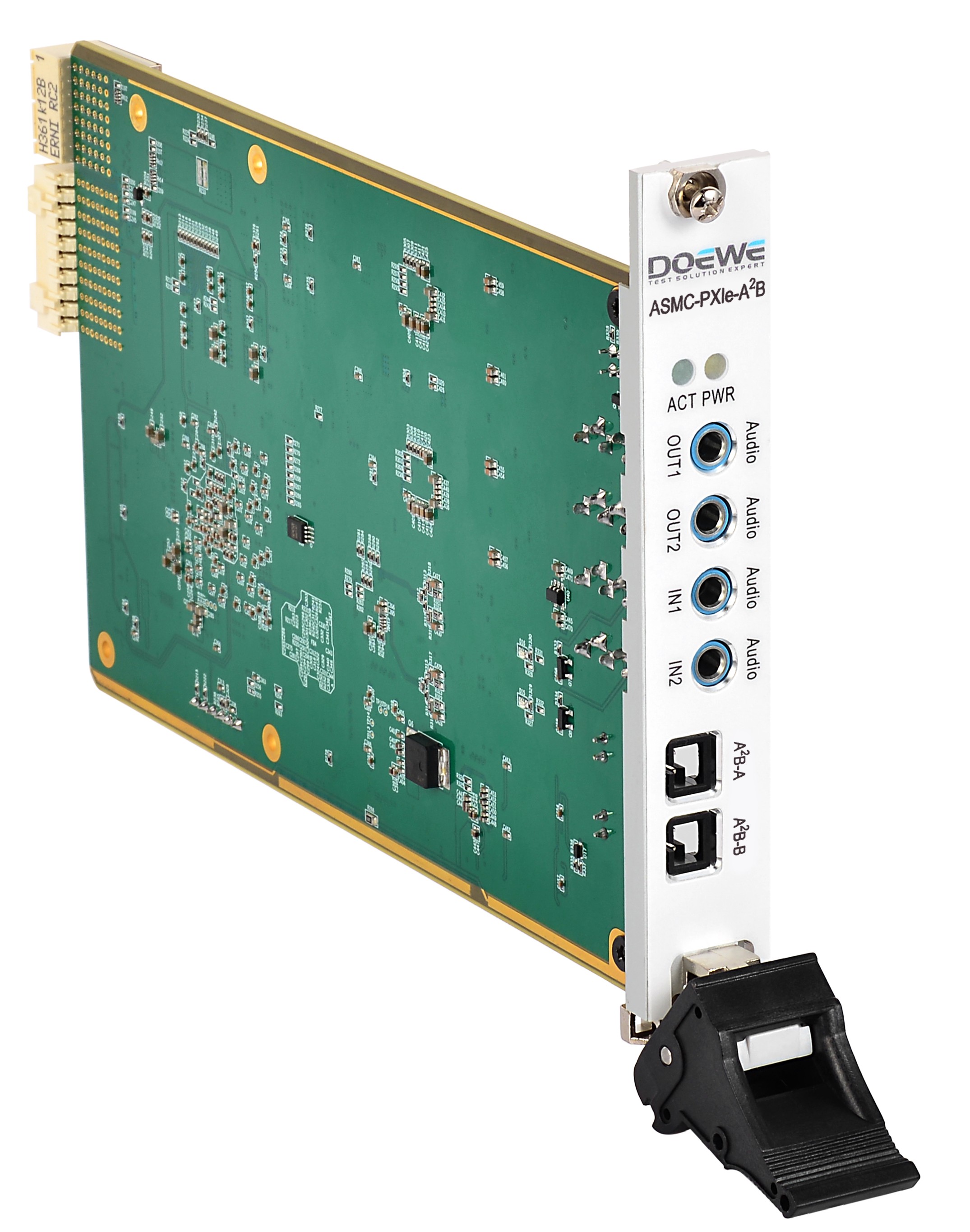

圖 1 度緯科技PXIe A2B采集卡側面圖

然而，當工程師試圖量化并定位這些隱患時，卻發現合用的檢測工具幾乎空白。Analog?Devices 的 A2B?Bus?Analyzer 與?Siemens Mentor 的 A2B?Analyzer 雖能抓取協議，但均定位于芯片開發階段，購買前需簽署?NDA，且更側重寄存器仿真和腳本調試，難以支持長時間音頻負載采集。Total?Phase 的 A2B?Bus?Monitor 必須將總線剪成 “T” 形支路接入，既破壞原布線完整性，也無法給出電氣層眼圖與噪聲裕度。實驗室級 Audio?Precision?APx + Mentor 組合雖能做閉環性能測試，卻體積龐大、價格高昂，不適合隨車路試，更無法滿足產線?100?%?質檢；于是論壇里“找不到從節點”或“無法量化?TIE?抖動”的帖子層出不窮，調試周期動輒拉長數周。

由此可見，市場亟需一款可移動、高通道、既能同步捕獲音頻有效載荷又能實時記錄總線事件的量化檢測平臺——這正是度緯科技推出 A2B 采集卡并構建完整?DAQ?生態的初衷，讓工程師無需剪線、即插即用就能獲得毫秒級時戳的多通道波形與協議日志，為車機音頻系統提供覆蓋研發、路試到產線的全場景質量閉環。

度緯科技為解決A2B 檢測設備的市場不足，將?AD2428?A2B?收發器與自研 32 bit?Δ Σ?ADC/DAC 集成于一張 3U?PXIe 模塊，推出 ASMC PXIe A2B 采集卡。該卡既可無損旁路監聽整條 A2B 總線，也能在任意節點注入或回放波形，從實驗室研發到道路路試再到產線質檢，覆蓋完整測試閉環。

圖 2 度緯科技PXIe 存儲卡側面圖

采集卡針對車載音頻的高動態需求，提供 48?kHz?–?768?kHz 可配置采樣率、>?110?dB?SNR 與

此外，板載3.5mmTRS 輸入兼容單端/差分并內置IEPE恒流源和TEDS識別，可同步接入加速度計、測試麥克風等模擬量；統一?DAQ?GUI 將波形、協議幀與頻譜可視化，LabVIEW?/?Python?/?C?API 即插即用，產線腳本 15?分鐘即可部署。憑借 “高精度 + 大節點 + 直鏈存儲 + 即插即用” 的綜合優勢，ASMC PXIe A2B 采集卡讓工程師無需剪線飛線，即可在實驗室與整車環境中同步捕獲音頻載荷與總線事件，把 A2B 信號測試從“黑盒調參”推向可量化、可追溯的新高度。

度緯科技圍繞?PXIe?平臺構建了一條**“采集?+?分析?+?存儲”的完整?DAQ?生態：除了今天主角?ASMC PXIe A2B?音頻卡，還提供電壓、電流、熱電偶/RTD?溫度、應變橋、CAN／LIN、1000BASE T1?以太網等通用與車規專用采集模塊，以及基于?P2P 直鏈技術的?ASMC PXIe 8016?高速存儲卡（16?TB，連續寫速?>?6?GB/s）。各模塊可在同一機箱內按需插拔，統一?DAQ?GUI 與 LabVIEW/Python/C?API 將模擬波形、數字總線事件和頻譜分析匯于一屏，真正實現多物理量同步采集、毫秒級時戳統一**。通過槽位識別、能量監測等自研功能，系統還能精細管理功耗與熱設計，滿足臺架、整車和產線的長時穩定運行需求。

總的來說，A2B?憑借“輕布線、低延遲、高通道”正成為座艙音頻的新基準；但要讓這一優勢落地，工程師首先需要看得見、量得準。度緯?ASMC PXIe A2B?采集卡以>?110?dB?動態、32?×?32?聲道、零丟幀直鏈存儲打破測試瓶頸，而其背后的模塊化?DAQ?生態又為后續的電源、電磁兼容、整車總線等多維度驗證提供彈性擴展。選擇度緯，即意味著從傳感器到存儲的全鏈路可量化、可追溯；讓車機音頻測試不再是“黑盒調參”，而是一條數據驅動、指標閉環的可靠生產力鏈路。歡迎與度緯科技攜手，共同定義下一代座艙音頻測試標準。

度緯科技PXIe 采集卡組合圖

度緯科技始終致力于在數據采集領域中實現創新、獨特和可靠的產品方案。我們深知，這些要素是企業在市場競爭中立足的基石。正因為如此，我們將創新的靈感來源于客戶的真實應用需求，而非僅僅為了展示華而不實的產品特性。通過不斷優化和提升數據采集方案，度緯科技助力合作伙伴邁向高效精準的未來。歡迎選擇度緯科技010-64327909，共同開啟數據采集的新篇章。
