信號調理模塊介紹

信號調理模塊是一種將傳感器或設備的非標準信號轉換為標準信號的電子元件，用于解決信號微弱、非線性及易受干擾等問題，并實現設備間的隔離傳輸。

核心功能

信號轉換：將傳感器輸出的微弱信號（如 mA、A、mV、V、Ω、℃、mV/V）轉換為模擬量采集設備可接受的電壓或電流范圍。

隔離保護：采用磁電隔離技術，阻斷不同設備間的電氣回路，消除地電位差和噪聲干擾。

信號調理模塊的分類

直流電流輸入模塊/ DC current input module

可將mA量程，調理輸出為非線性直流電壓、電流量程

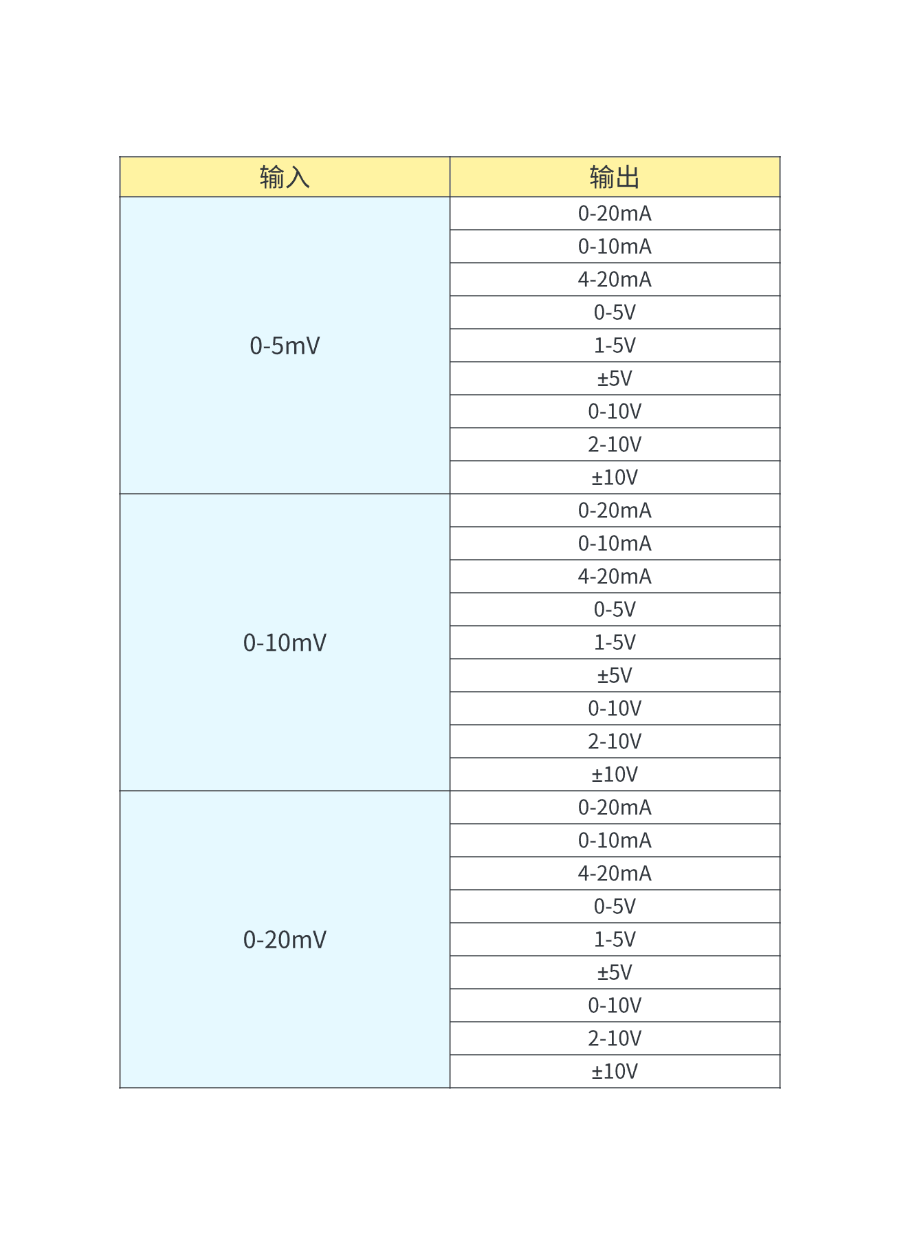

直流電壓輸入模塊/ DC voltage input module

針對直流電壓，輸入從毫伏到伏級，輸出多樣

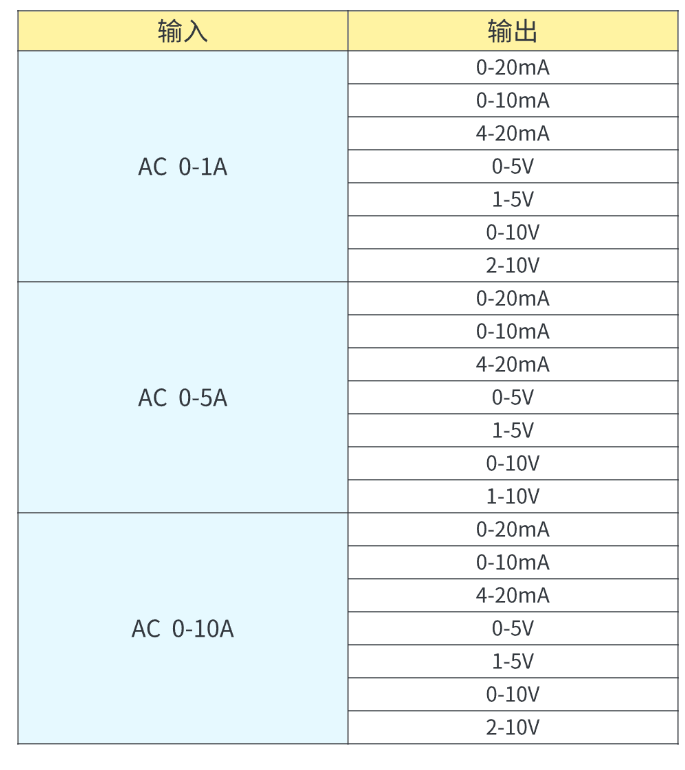

交流電流輸入模塊/ AC current input module

處理交流電流

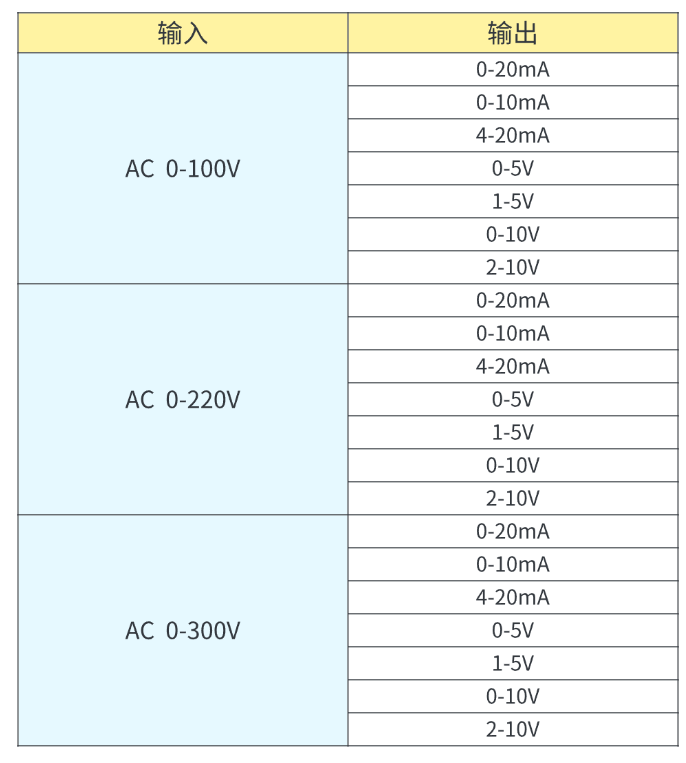

交流電壓輸入模塊/ AC voltage input module

主要用于對交流電壓信號進行處理

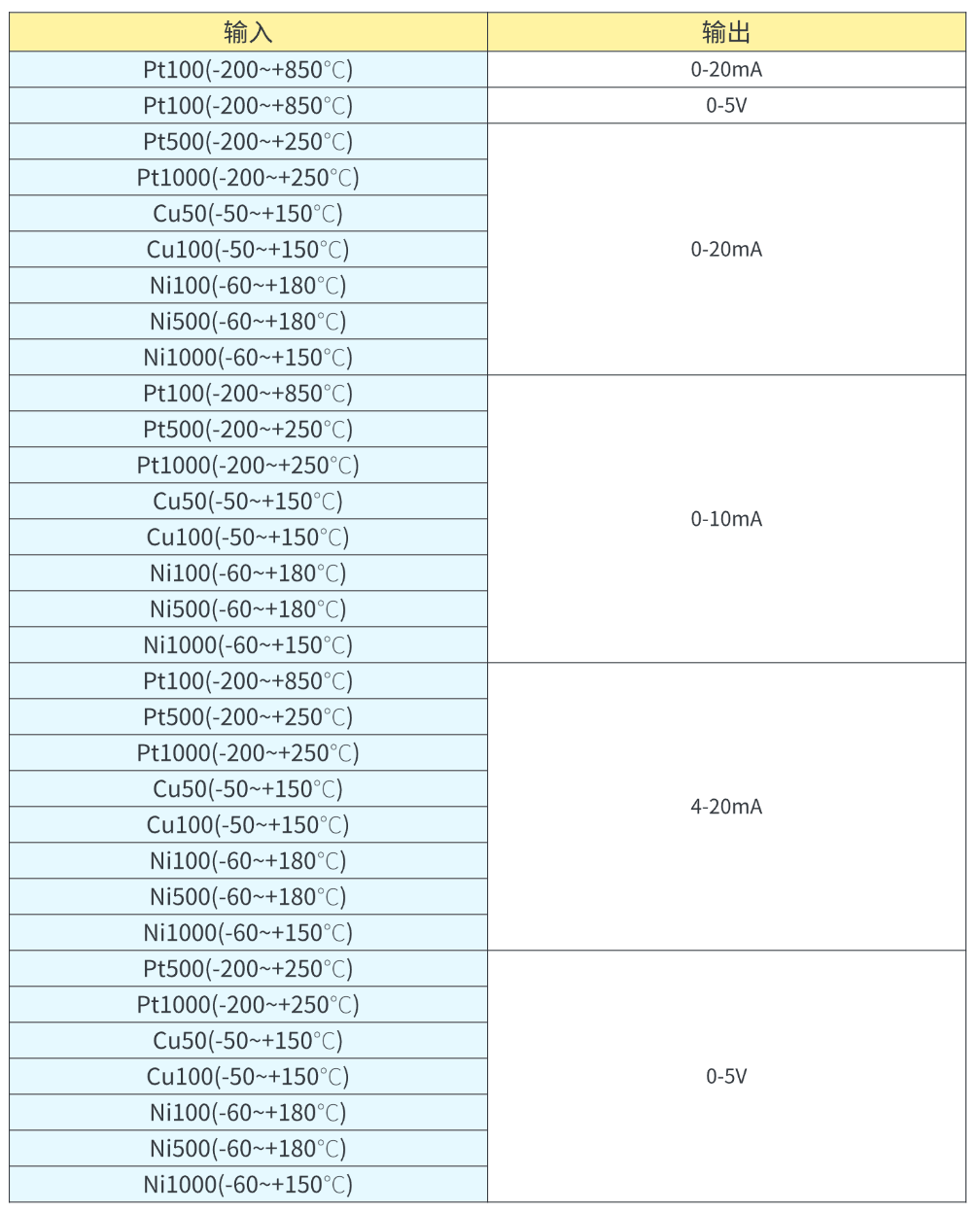

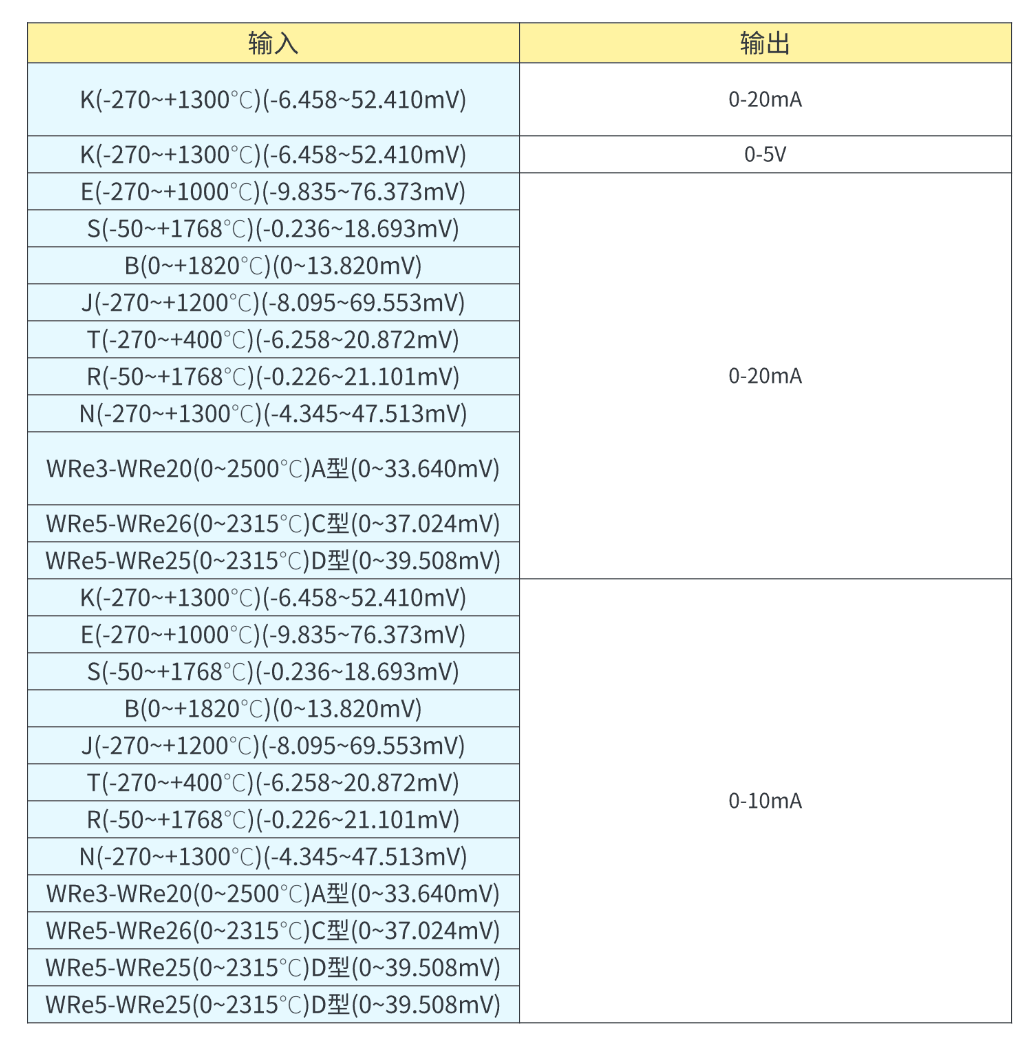

熱電偶/熱電阻輸入模塊/ Thermocouple/Thermistor

調理熱電偶信號，可能有冷端補償?shù)裙δ鼙y溫準確。熱電阻提供激勵，精準轉換電阻變化為溫度信號

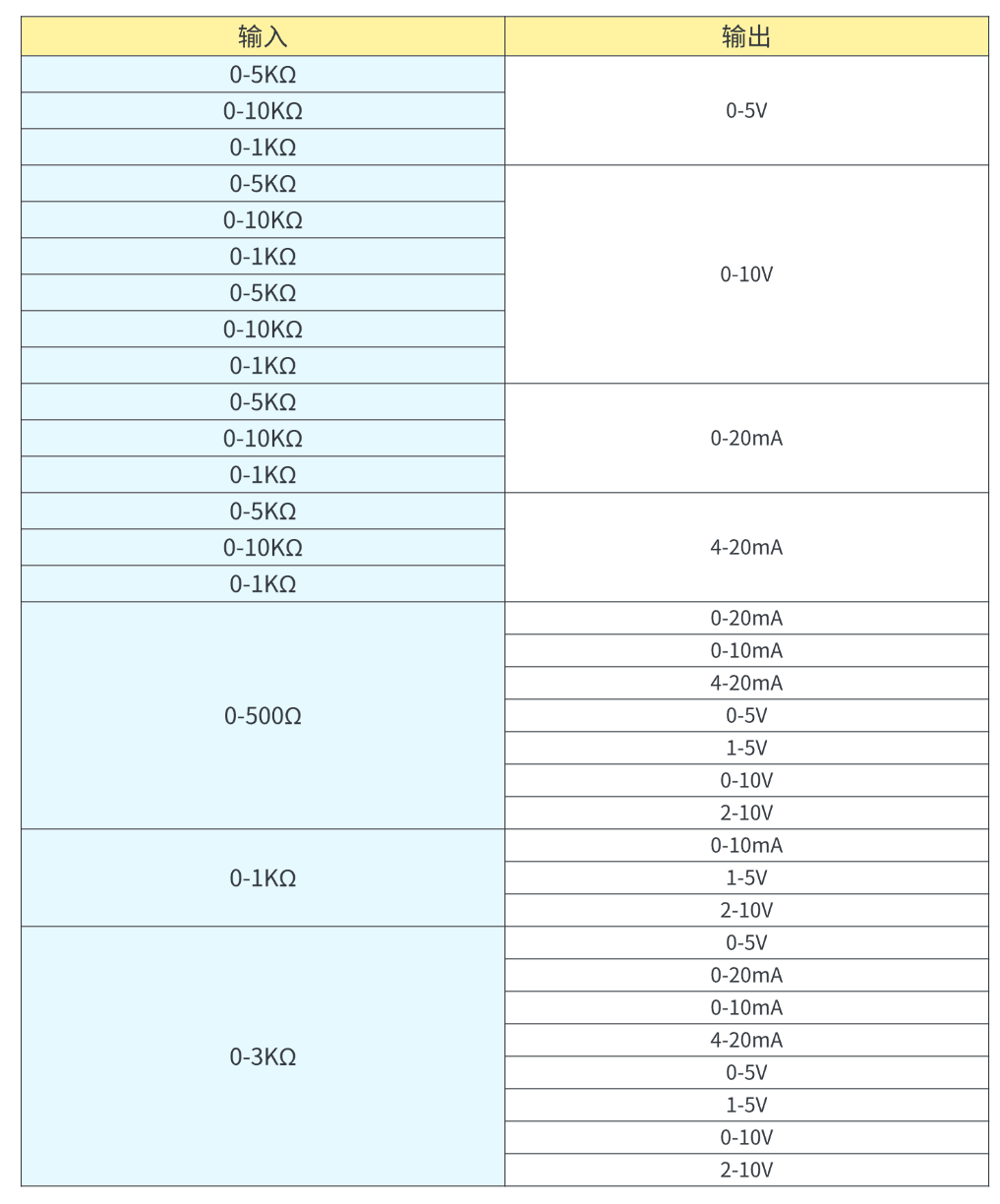

電位計輸入模塊/ Potentiometer input module

轉換電位計電阻變化為標準電信號

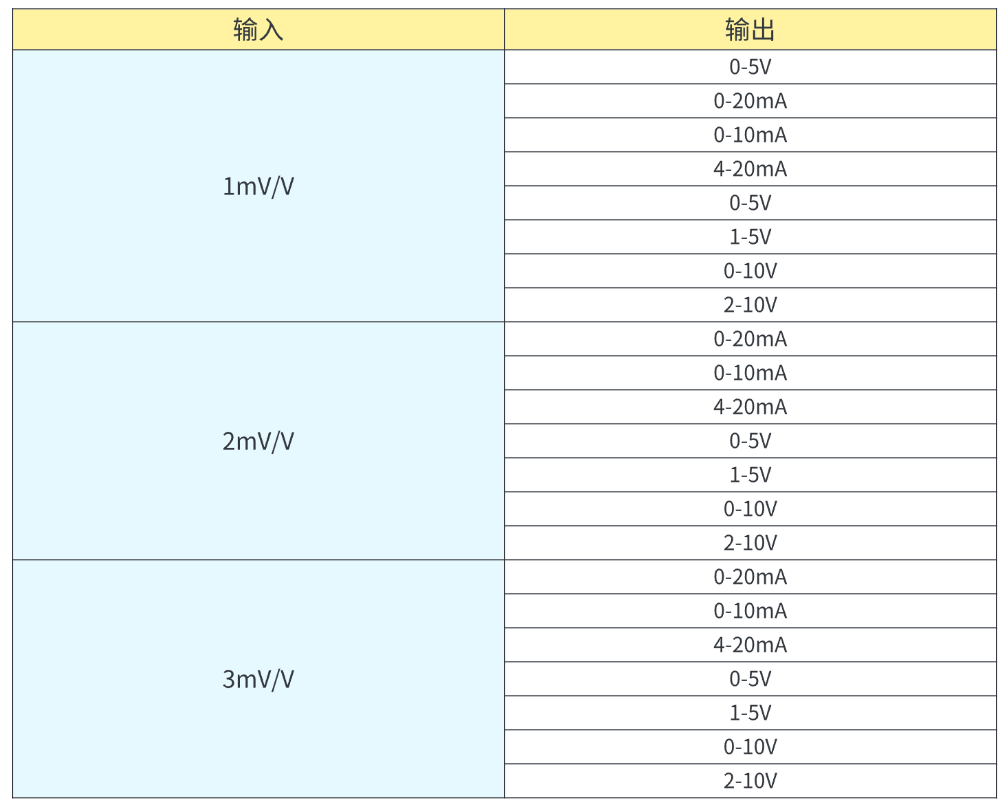

應變橋輸入模塊/ Potentiometer input module

為應變橋供激勵電壓，放大微弱信號用于力學測量
