前 言

本文主要演示基于TLT113-EVM評估板的LVGL官方案例以及應用開發案例，適用開發環境如下。

Windows開發環境：Windows 7 64bit、Windows 10 64bit

虛擬機：VMware15.5.5

Linux開發環境：Ubuntu18.04.464bit

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

本文默認基于NAND FLASH配置評估板進行測試，使用USB TO UART0作為調試串口，通過Linux系統啟動卡（Micro SD方式）啟動系統。

我司提供的文件系統默認已支持LVGL官方案例，案例源碼位于LinuxSDK開發包的"platform/thirdparty/gui/lvgl-8/"目錄下。

圖 1

LVGL簡介

概述

LVGL，全名"Littlev Graphics Library"，是一個開源的圖形庫，主要用于在嵌入式系統上創建圖形用戶界面(GUI)。它是用C語言編寫的，旨在高效和可定制，因此在各種微控制器平臺和顯示硬件上開發用戶界面時備受歡迎。

特性

輕量級：LVGL旨在輕量且高效，適用于資源受限的嵌入式系統，這些系統具有有限的內存和處理能力。

高度可定制：LVGL允許開發人員根據項目要求定制GUI元素的外觀和行為。

小部件庫：它提供了各種預設計的圖形小部件，如按鈕、標簽、滑塊、列表等，以簡化交互式用戶界面的創建。

事件驅動：LVGL是事件驅動的，這意味著它會響應用戶輸入和其他事件以觸發操作或狀態更改。

硬件支持：LVGL支持各種顯示和輸入硬件，包括不同類型的顯示器（TFT、OLED等）和輸入設備（觸摸屏、按鈕等）。

積極的社區：LVGL有一個積極而支持性的社區，為其開發提供了資源并提供開發人員幫助。

跨平臺：LVGL可以在各種微控制器平臺上使用，適用于各種嵌入式系統。

官方案例演示

本次測試使用HDMI OUT顯示，演示LVGL官方案例功能。請通過HDMI線將顯示器與評估板HDMI OUT接口連接，并將鼠標與評估板USB1 HOST接口(CON22)連接。

評估板上電啟動后，請執行如下命令進行環境配置。

Target# killall Launcher //關閉默認運行的Qt程序

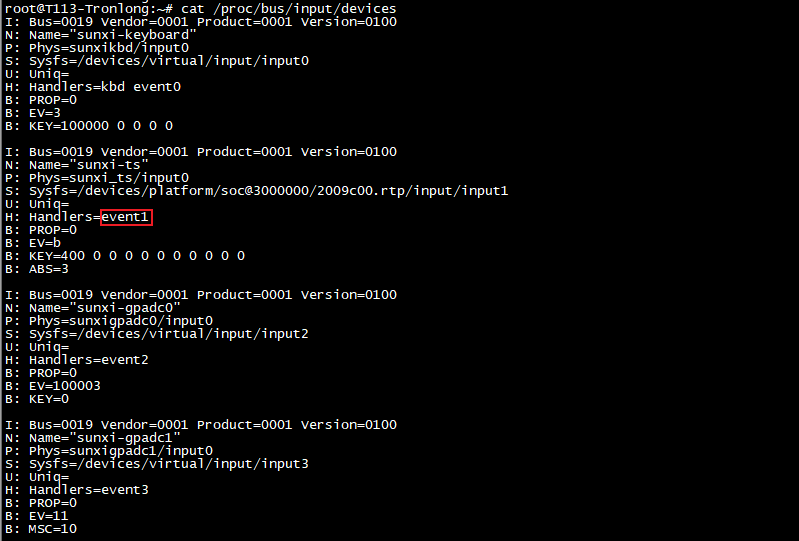

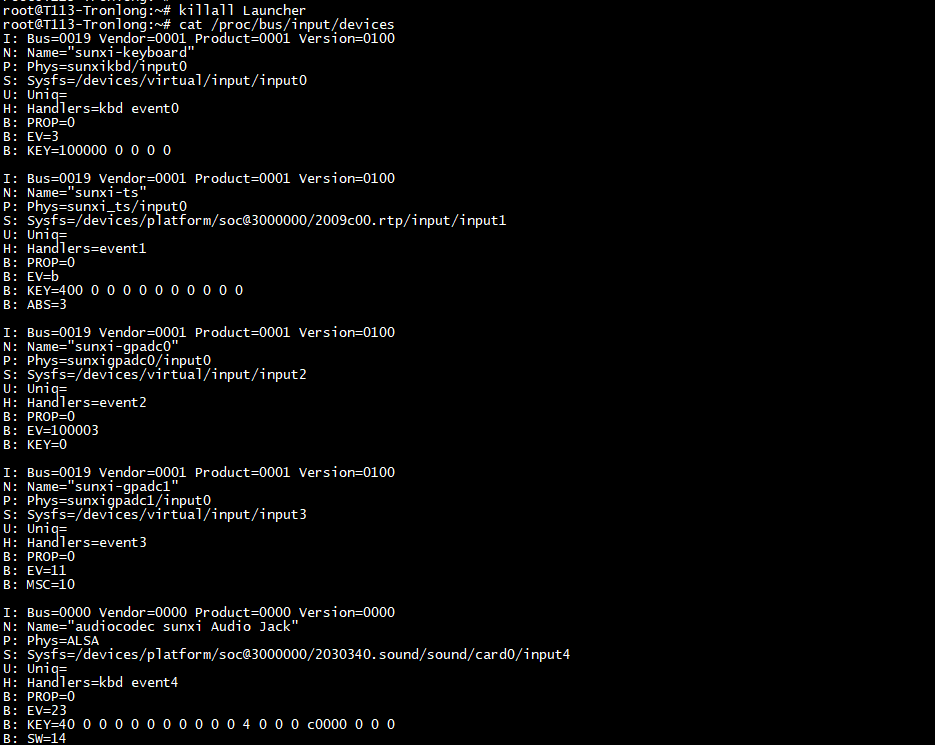

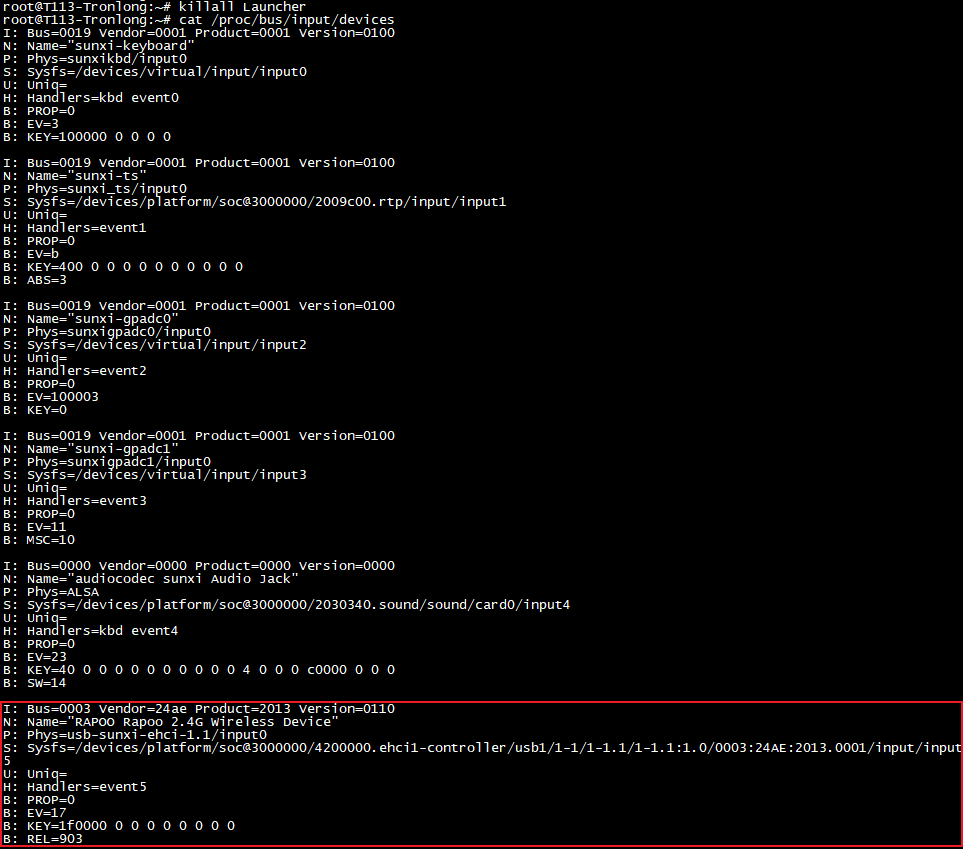

Target# cat /proc/bus/input/devices

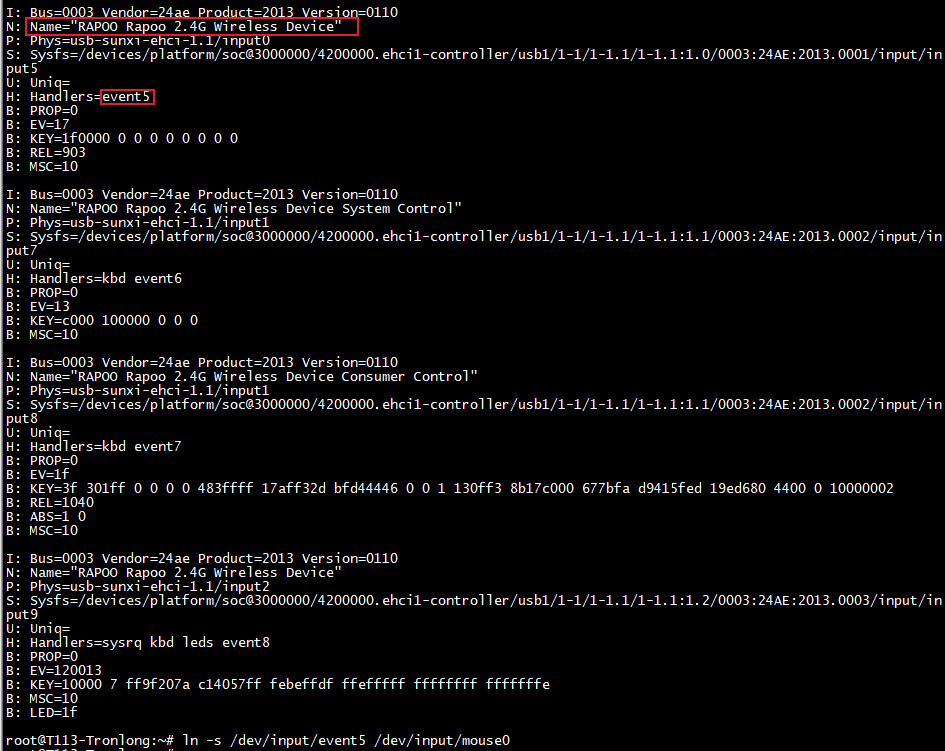

Target# ln -s /dev/input/event5/dev/input/mouse0

圖 2 圖 3

執行如下命令查看程序參數說明。

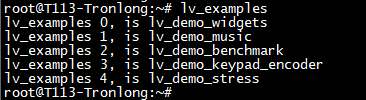

Target# lv_examples

圖 4

widgets

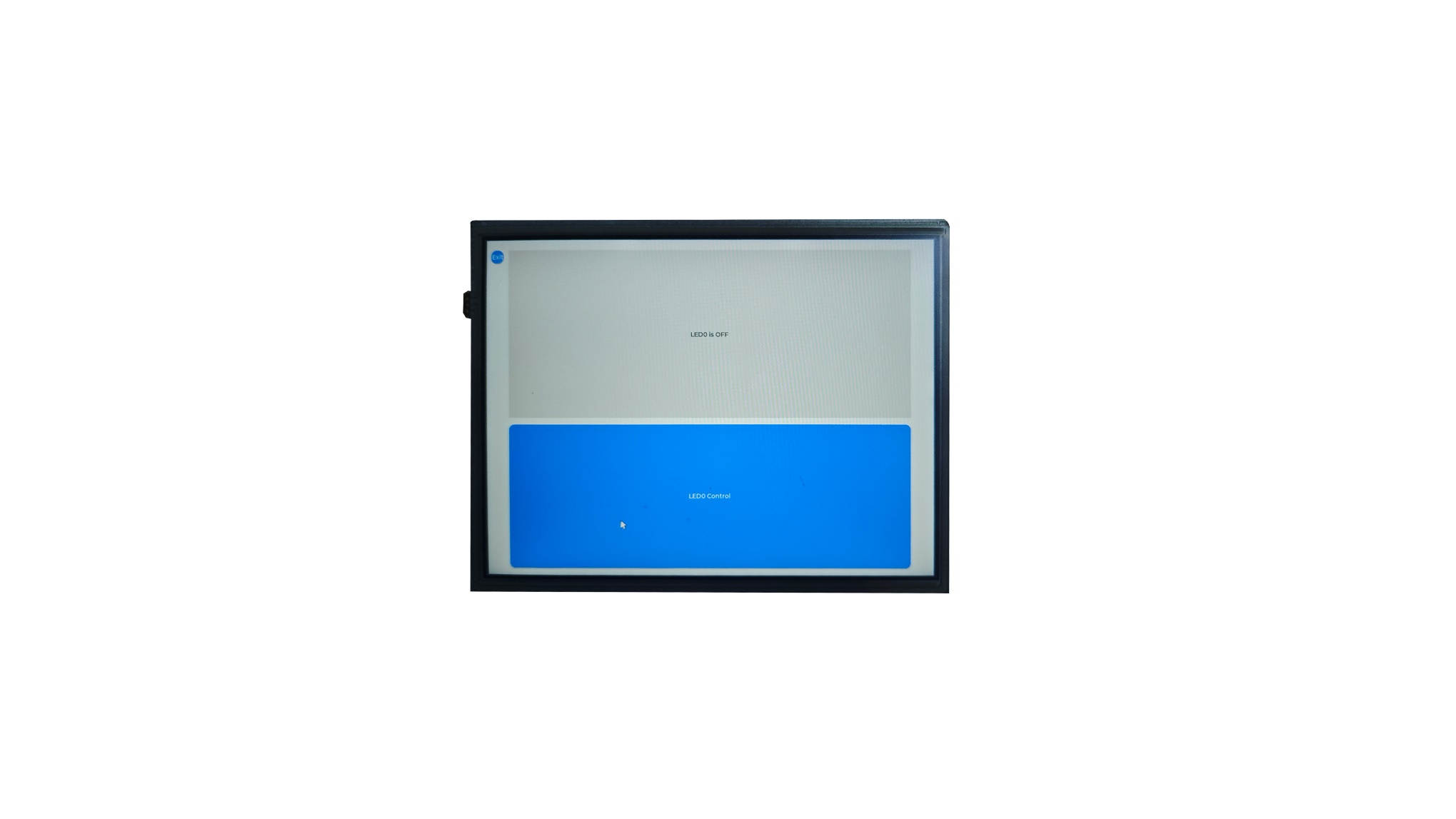

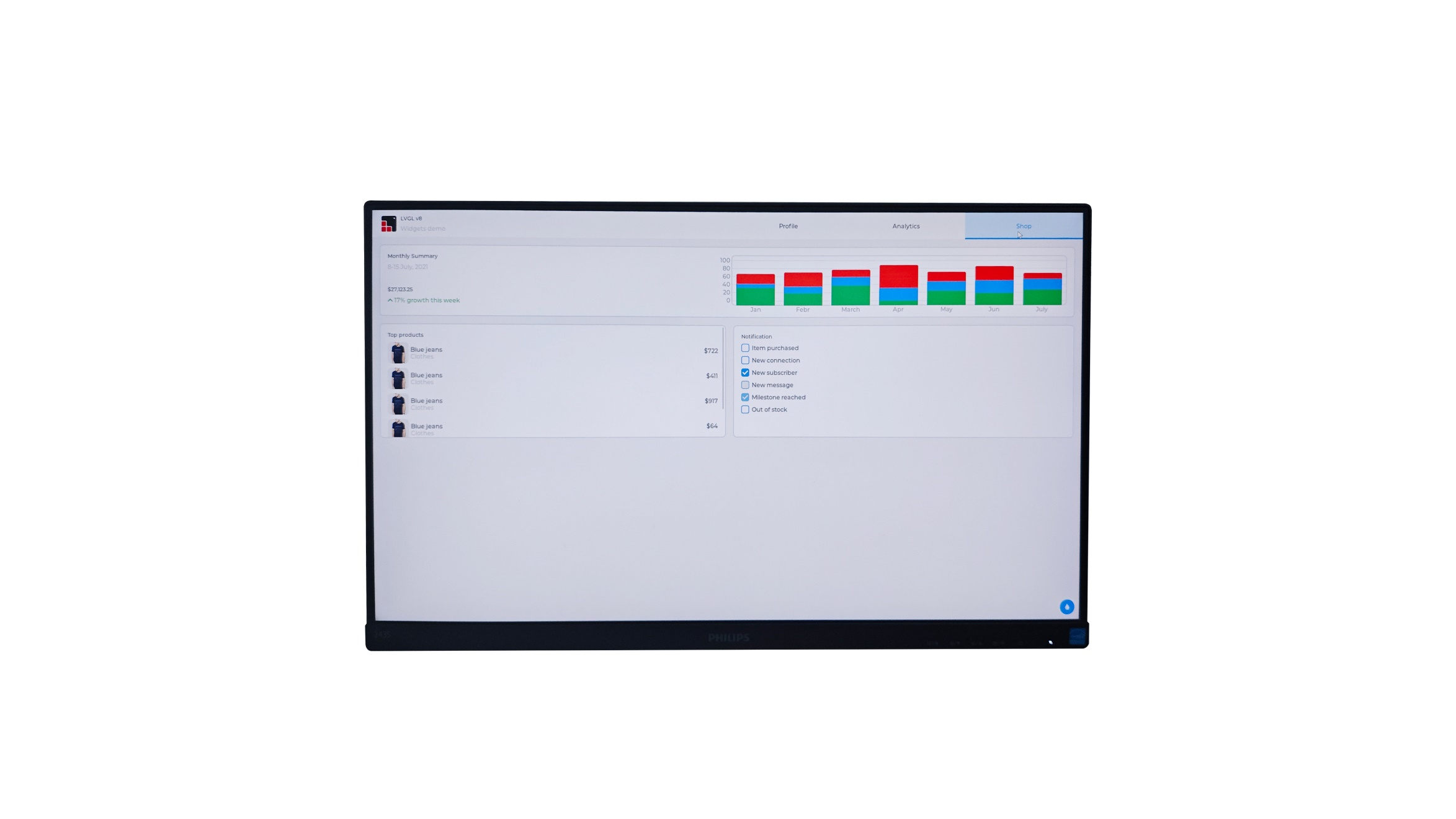

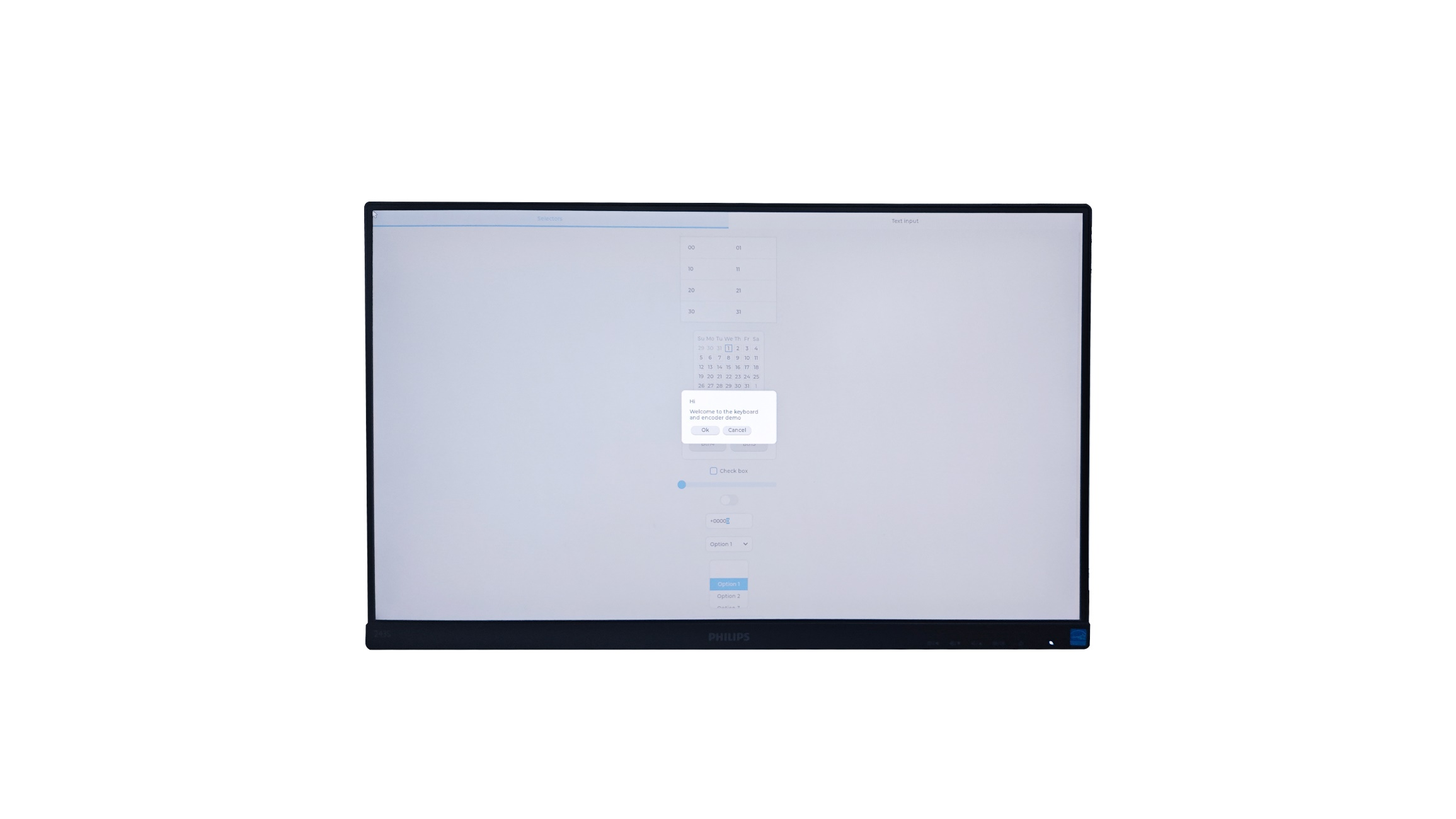

該案例主要演示如何使用內置的材料主題。執行如下命令，運行widgets案例。

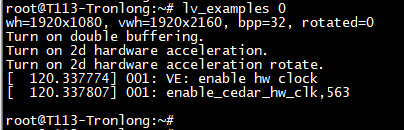

Target# lv_examples0

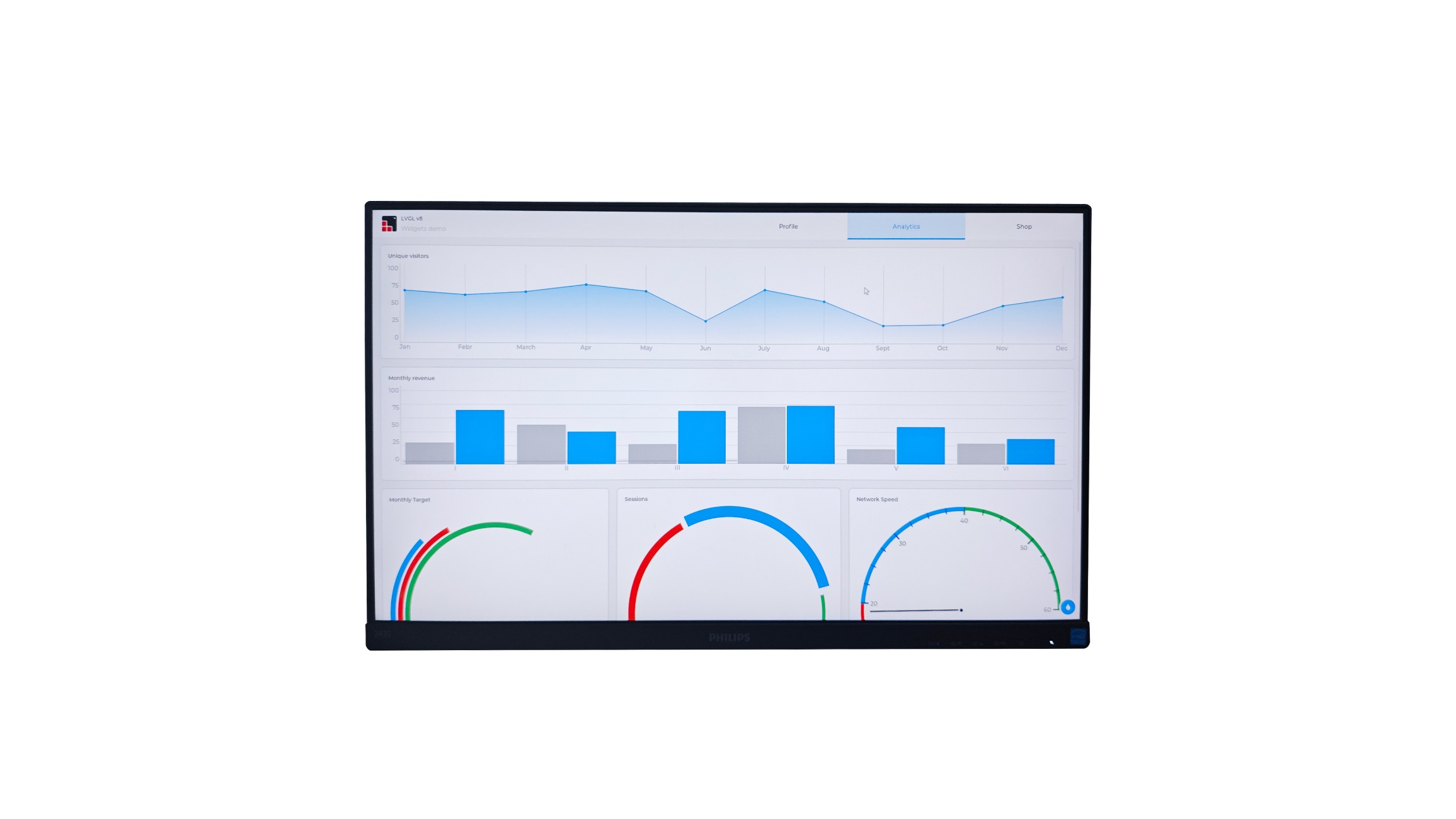

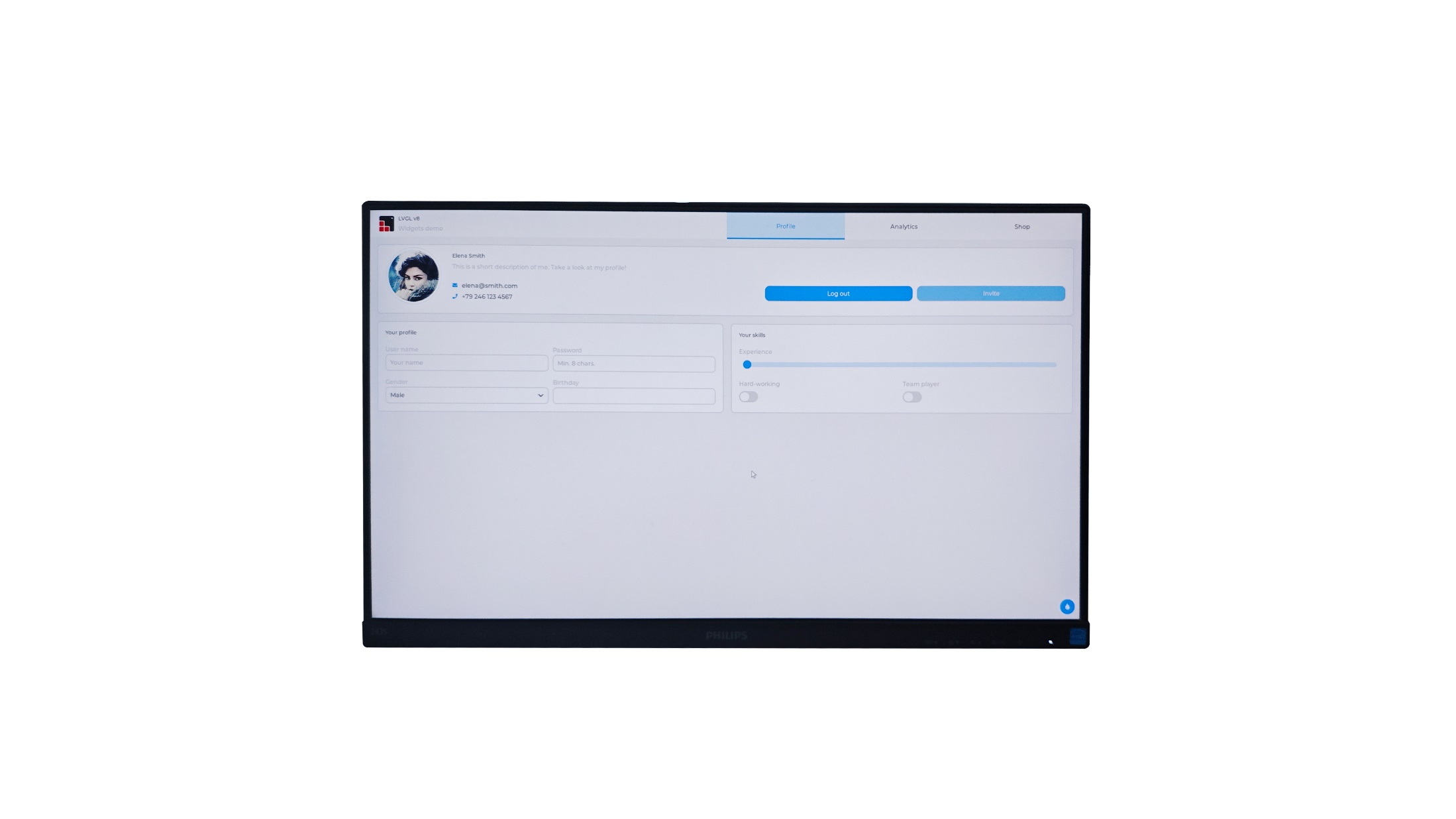

圖 5 圖 6 圖 7 圖 8

music

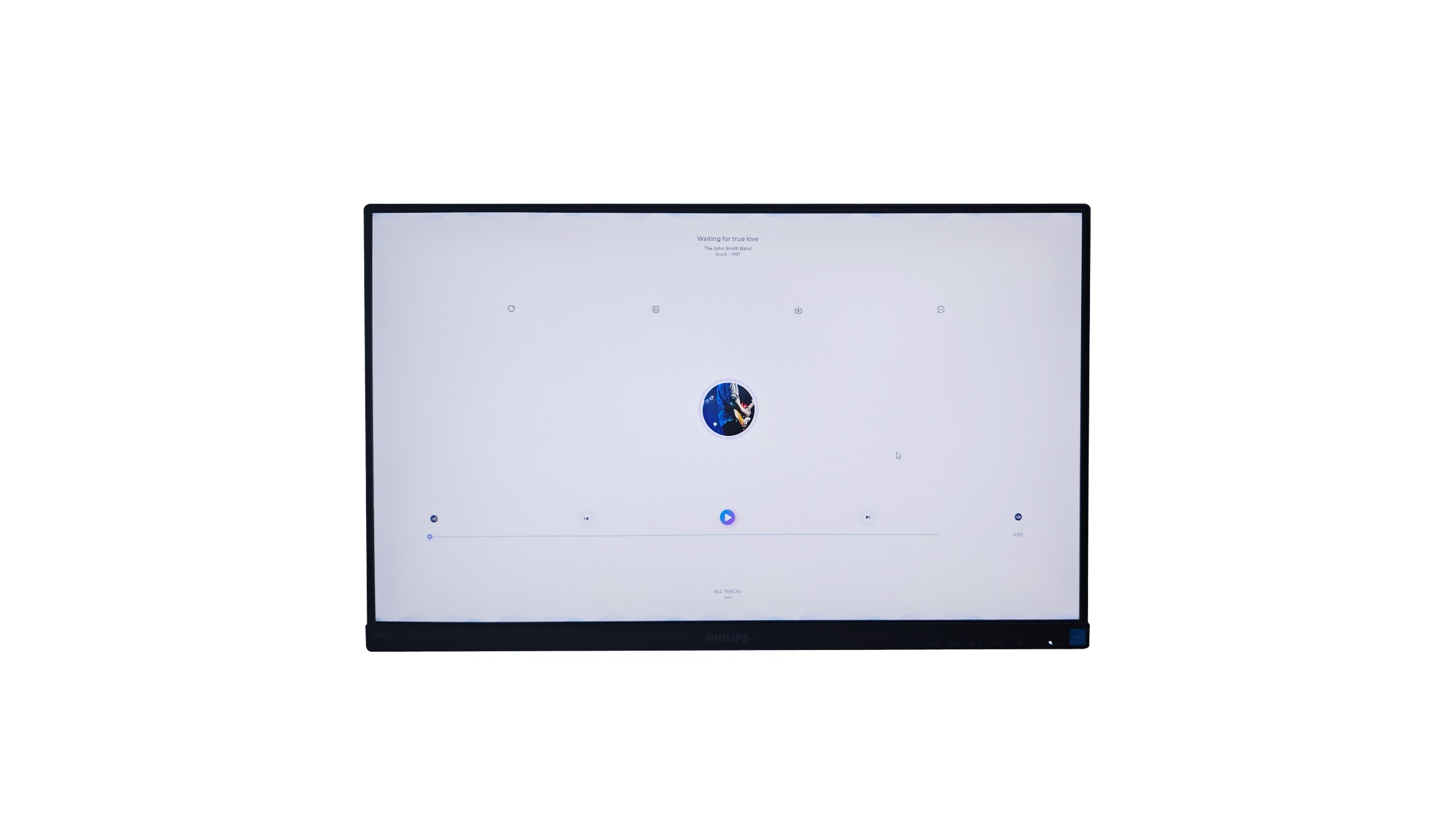

該案例為音樂播放器，音樂播放器演示在LVGL上可創建出類似智能手機般的用戶界面。執行如下命令，運行music案例。

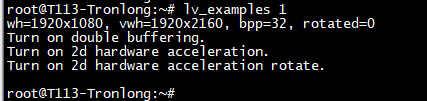

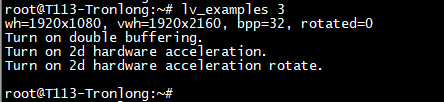

Target# lv_examples1

圖 9 圖 10

benchmark

該案例主要是用于測量LVGL性能或比較不同設置。執行如下命令，運行benchmark案例。

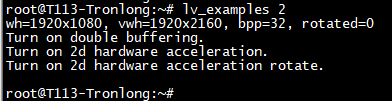

Target# lv_examples2

圖 11 圖 12

keypad encoder

該案例展示如何處理按鈕、下拉列表、滑塊、開關和文本輸入等。執行如下命令，運行keypad encoder案例。

Target# lv_examples3

圖 13 圖 14

stress

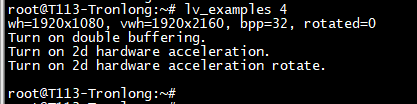

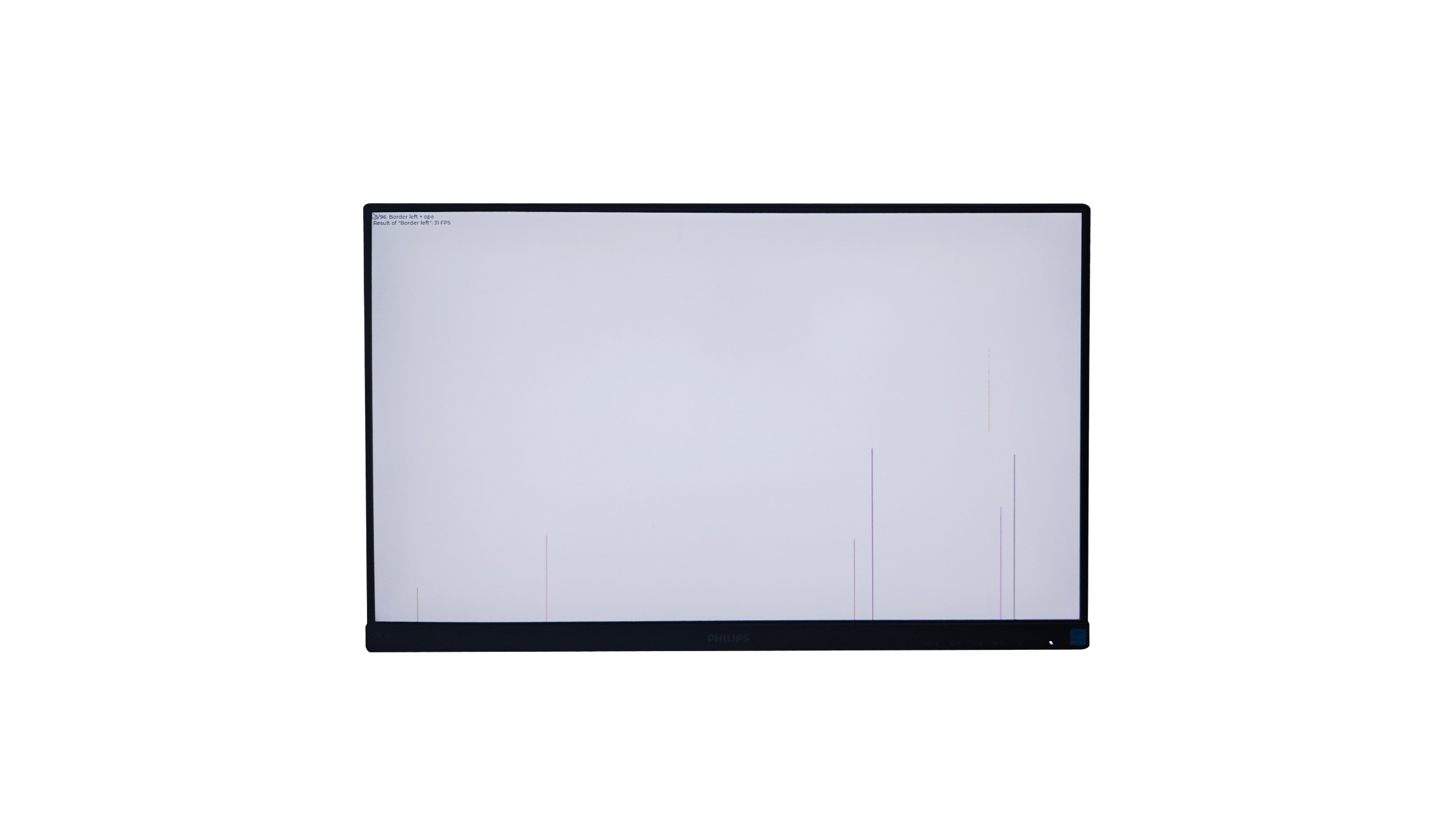

該案例主要是LVGL的壓力測試，該案例包含大量的對象創建、刪除、動畫和樣式使用等操作。執行如下命令，運行stress案例。

Target# lv_examples4

圖 15 圖 16

lvgl_led_control案例

案例說明

案例功能：程序基于LVGL實現通過顯示界面控制LED亮滅的功能。點擊按鈕可控制LED的亮滅，且界面Label顯示LED的亮滅狀態。

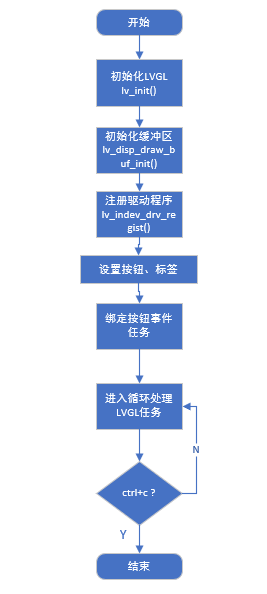

程序流程如下圖所示。

圖?17

案例相關資料位于產品資料“4-軟件資料Demoplatform-demoslvgl-demos”目錄下，具體說明如下：

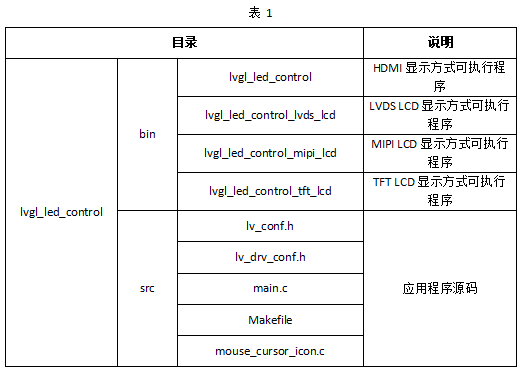

表 1

案例測試

鼠標功能控制

評估板默認支持HDMI顯示，本次測試以HDMI顯示方式為例進行演示，如需替換為L(zhǎng)VDS LCD、MIPI LCD、TFT LCD顯示，請?zhí)鎿Q為對應的可執行程序。請通過HDMI線將顯示屏與評估板HDMI OUT接口連接，并將鼠標與評估板USB1 HOST接口(CON22)連接。

將LVGL可執行程序拷貝至評估板文件系統任意目錄下，在LVGL可執行程序所在路徑下，執行如下命令關閉默認運行的Qt程序并鏈接鼠標事件。

備注：案例支持鼠標功能（不支持鼠標熱拔插）。

Target# killall Launcher

Target# cat /proc/bus/input/devices

Target# ln -s /dev/input/event5/dev/input/mouse0

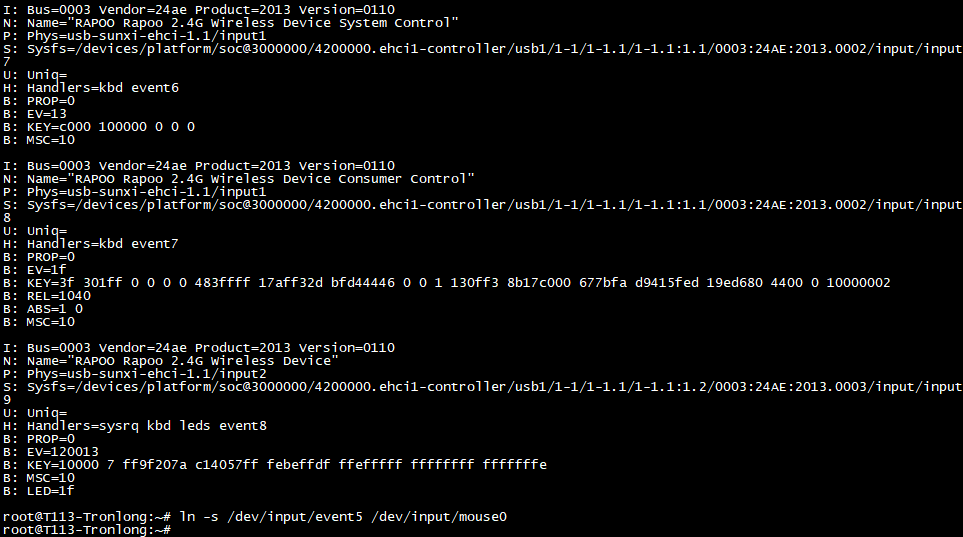

圖 18 圖 19

備注：由于LVGL程序代碼中設置的事件節點為"/dev/input/mouse0"，而鼠標和觸摸事件節點不能共同使用，因此使用鼠標和觸摸功能需要分別將對應的節點鏈接至"/dev/input/mouse0"。

圖 20

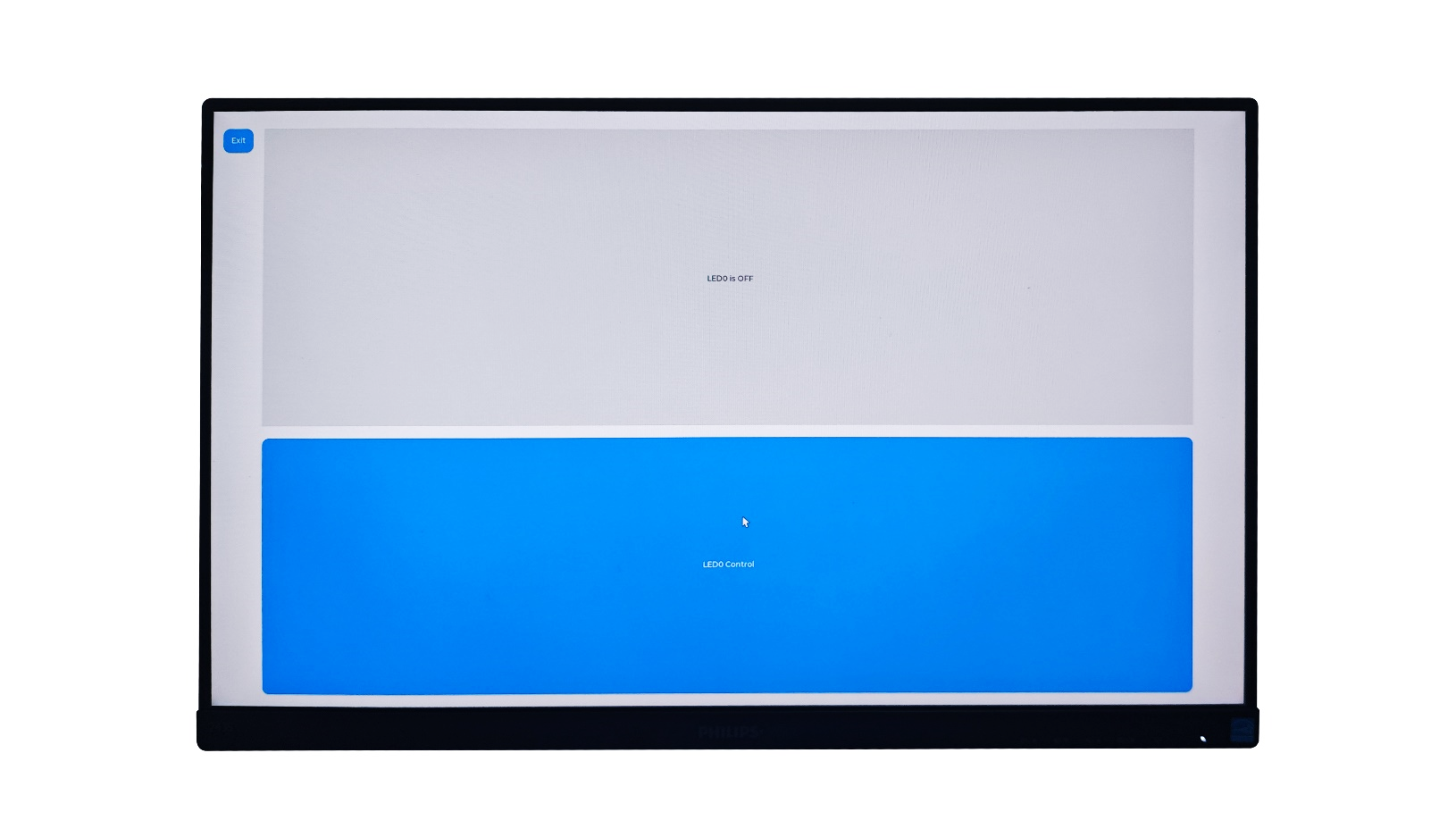

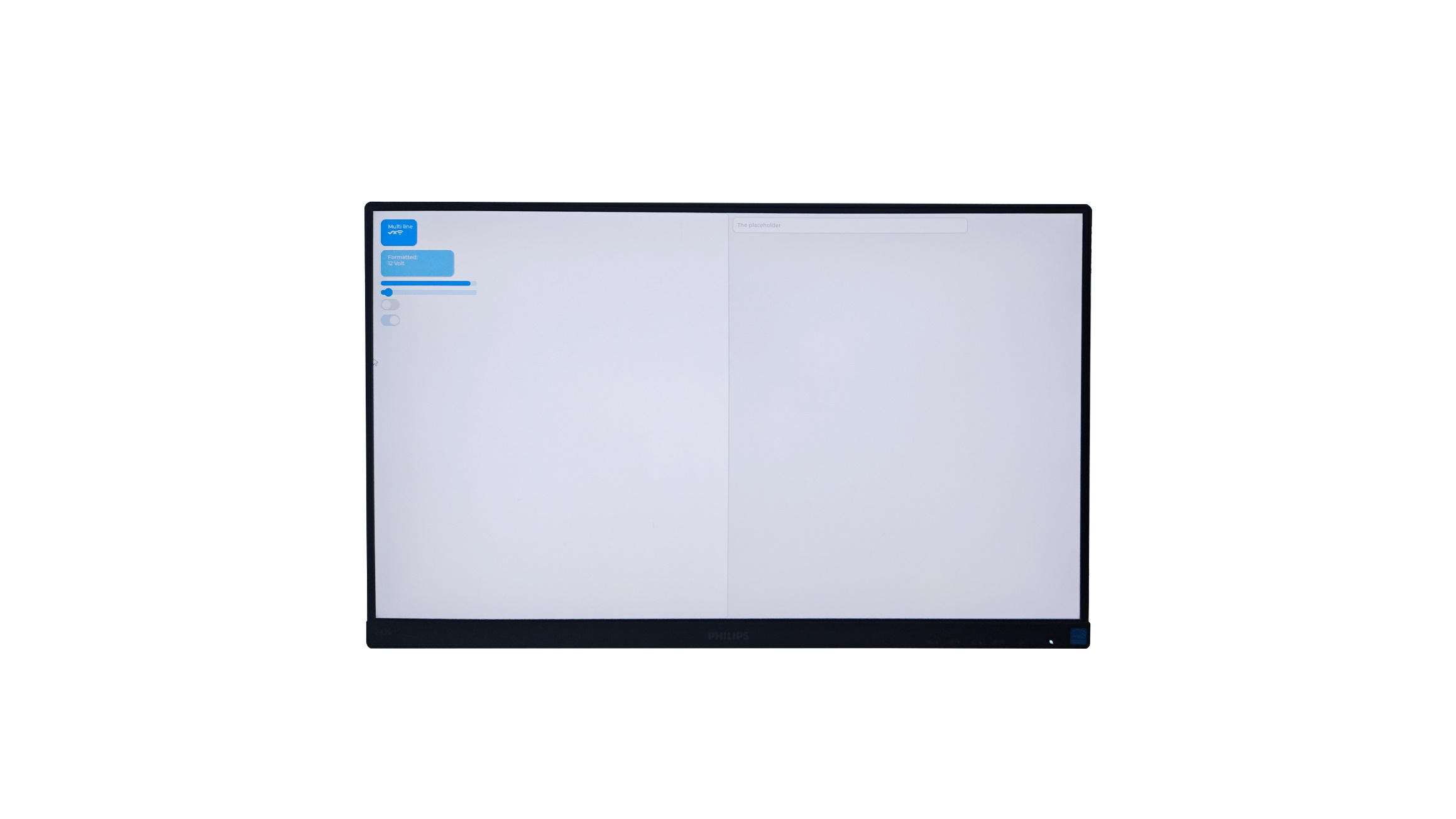

執行如下命令，可觀察到HDMI顯示屏顯示LED控制界面，可通過鼠標點擊界面控制LED亮滅。

Target# ./lvgl_led_control

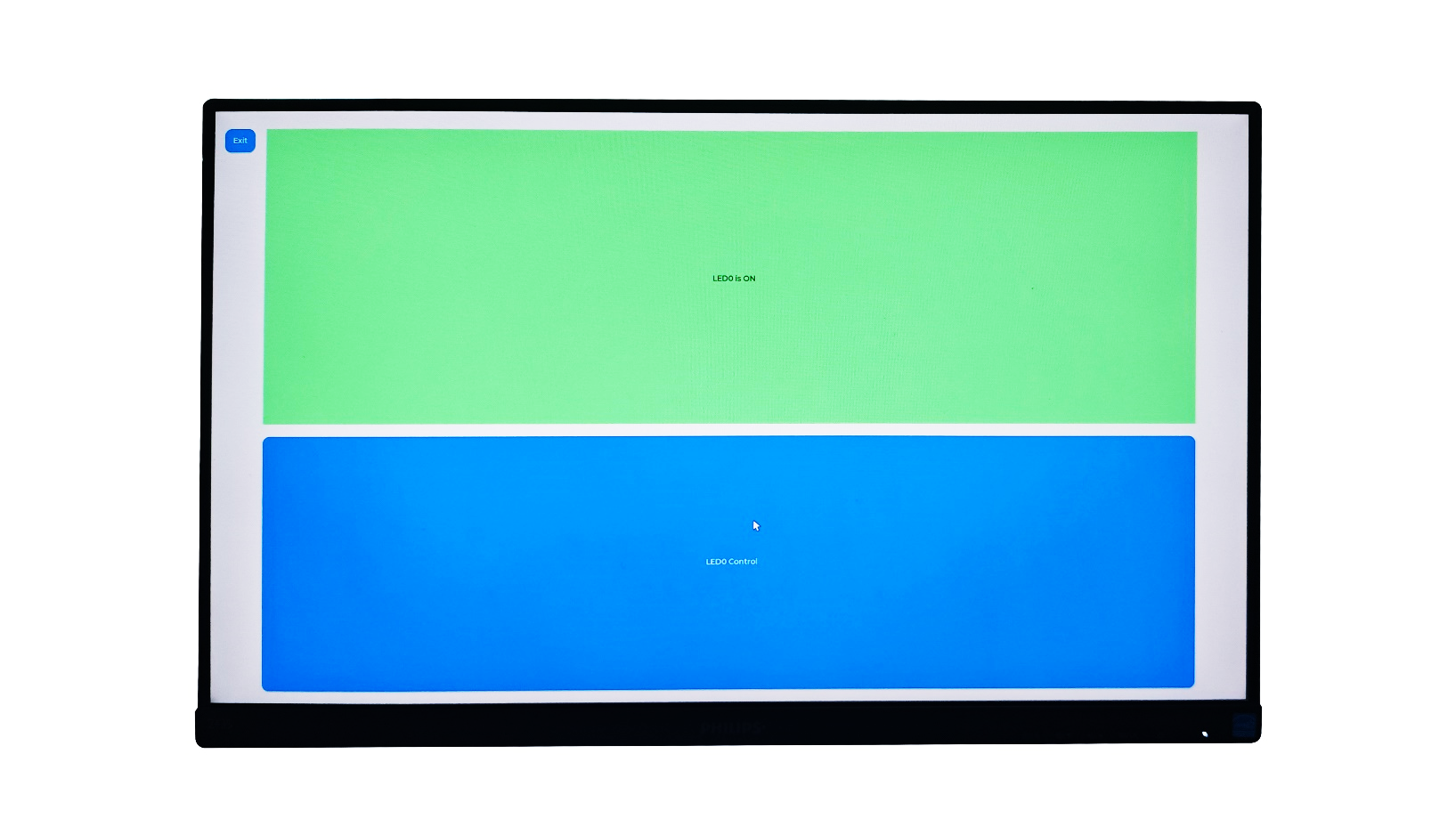

圖 21 圖 22 圖 23

觸摸功能控制

評估板默認支持HDMI顯示。如需切換為TFT LCD、LVDS LCD、MIPI LCD等支持觸摸功能的顯示方式，需替換支持對應顯示方式的.fex文件。本次測試使用10.4英寸LVDS顯示屏（群創G104XCE-L01）為例。

請將10.4英寸LVDS顯示屏（群創G104XCE-L01）與評估板LVDS LCD（顯示）、RES TS（觸摸）、BACK LIGHT（背光）接口正確連接。

注意：請務必使用我司配套的10.4英寸LVDS顯示屏，并按照如下方法進行硬件連接。若采用第三方配件，需仔細核對評估板接口、LVDS顯示屏兩者線序，否則可能燒毀LVDS顯示屏。

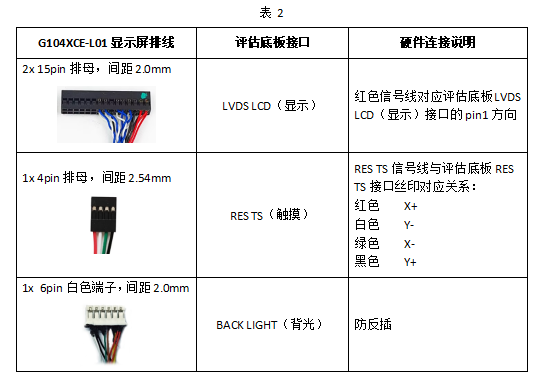

表 2

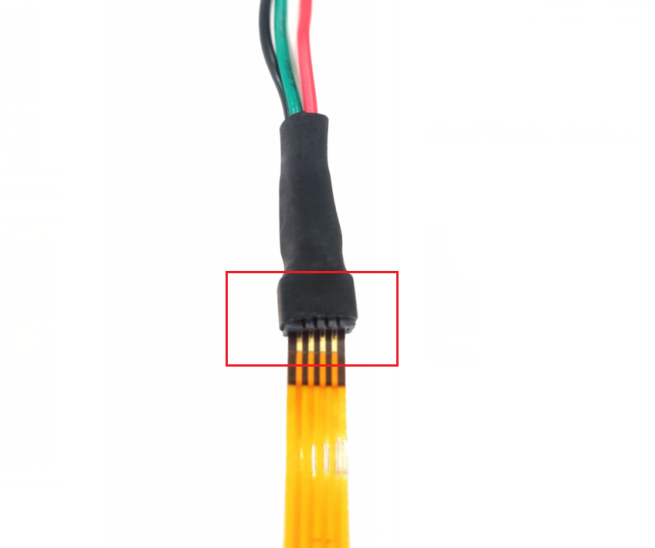

注意：LVDS顯示屏RES TS信號排線的金屬觸點需朝向觸摸轉接線的4個凹槽方向，請勿插反。

圖 24

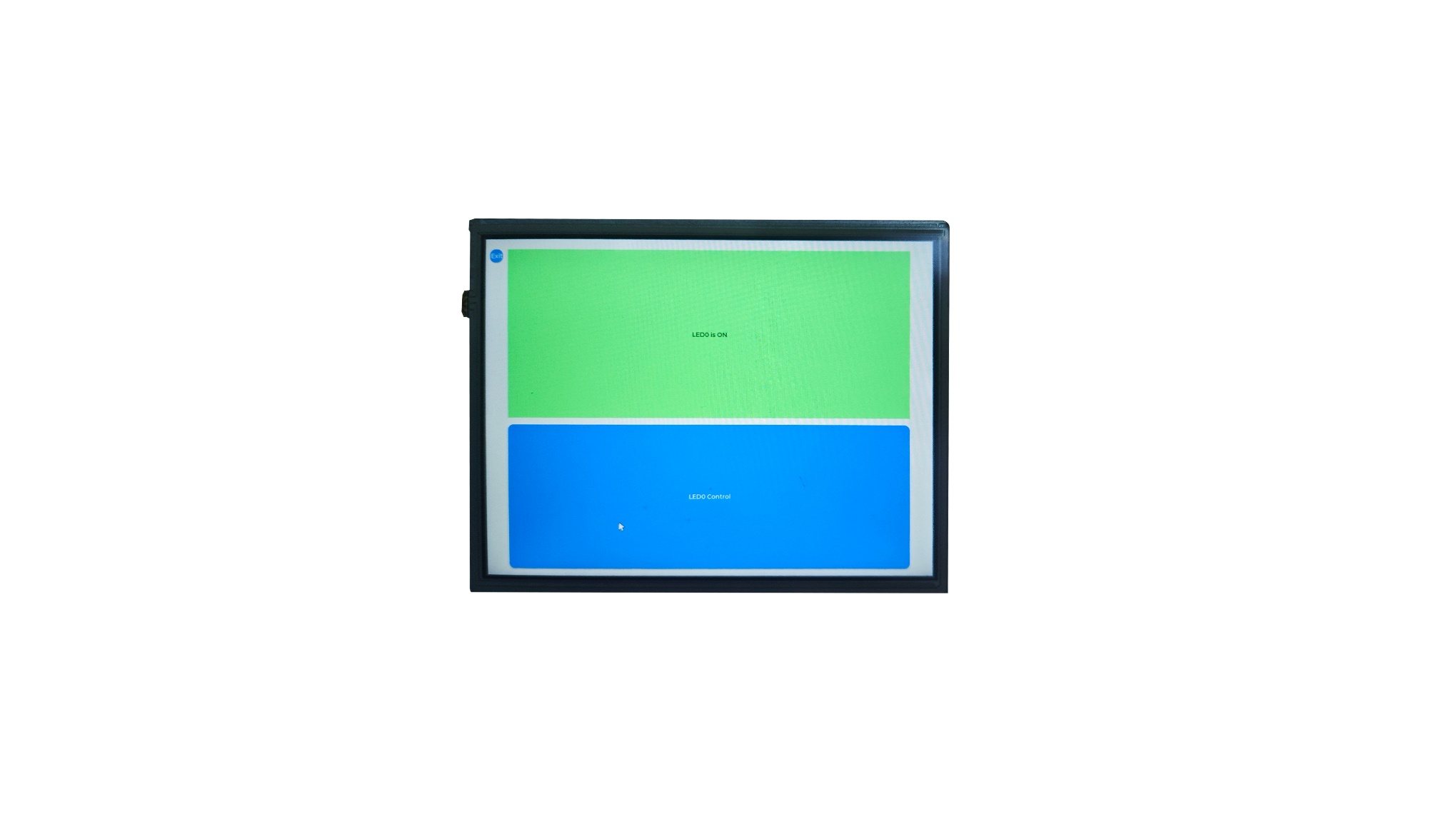

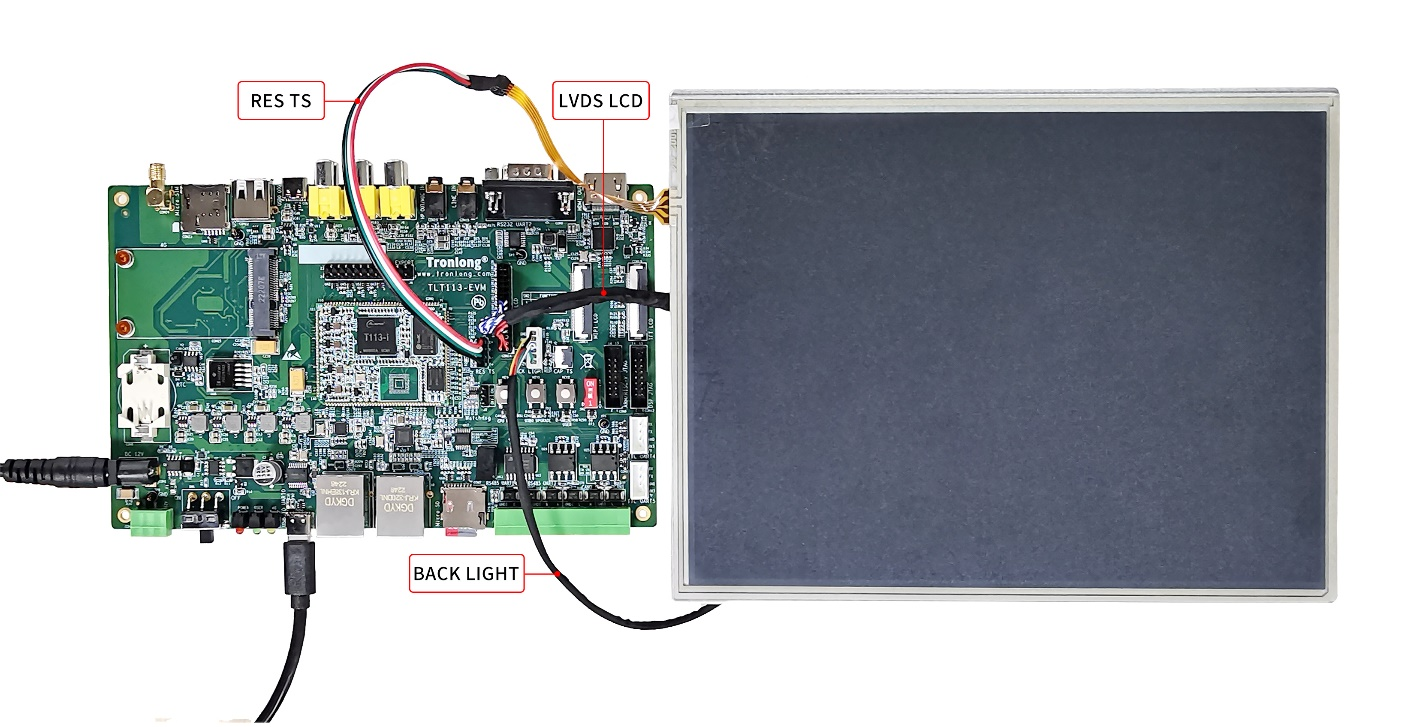

安裝完成后，LVDS顯示屏與評估板硬件連接如下圖所示。

圖 25

請將產品資料“4-軟件資料Linux”目錄下的“Boot_packageboot_package-AA_BBnandboot_package_lvds_lcd.fex”文件（支持LVDS顯示）和“Kernelimagelinux-5.4-[版本號]-[Git系列號]nandboot_lvds_lcd.fex”文件拷貝至評估板文件系統"/root/"目錄下，執行如下命令將其固化至Linux系統啟動卡。

備注：若為eMMC配置評估板，請使用emmc目錄下的boot_package_lvds_lcd.fex文件，且Linux系統啟動卡對應設備節點為"/dev/mmcblk1"，請注意區分。

Target# dd if=boot_package_lvds_lcd.fex of=/dev/mmcblk0 seek=32800

Target# dd if=boot_package_lvds_lcd.fex of=/dev/mmcblk0 seek=24576

Target# dd if=boot_lvds_lcd.fex of=/dev/mmcblk0p4

Target# sync

Target# reboot

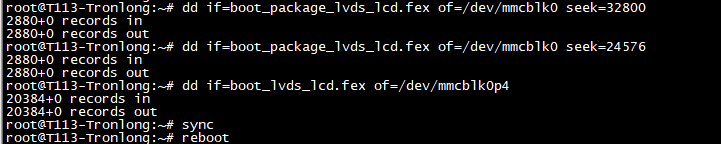

圖 26

請將LVGL程序拷貝至評估板文件系統任意目錄下。在LVGL程序所在路徑下，執行如下命令，可觀察到LVDS顯示屏顯示LED控制界面，可通過觸摸界面控制LED亮滅。

備注：本次測試以LVDS LCD顯示方式為例進行演示，如需替換為MIPI LCD、TFT LCD顯示，請?zhí)鎿Q為對應的可執行程序。

Target# cat /proc/bus/input/devices

Target# ln -s /dev/input/event1/dev/input/mouse0

Target# ./lvgl_led_control_lvds_lcd

圖 27 圖 28 圖 29 圖 30

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
