Texas Instruments TMAG5213霍爾效應鎖存器是斬波穩定霍爾效應傳感器，在整個溫度范圍內具有出色的靈敏度穩定性。這些鎖存器具有30kHz磁采樣頻率、35μs上電時間以及多種靈敏度選項。TMAG5213鎖存器的工作電壓范圍為2.5V至28V，工作溫度范圍為-40°C至125°C。 這些鎖存器包括一個開漏輸出級，具有30mA灌電流能力。TMAG5213鎖存器可用于電動工具、真空機器人、伺服電機、交流裝置、接近開關和無刷直流電機。

數據手冊：*附件：Texas Instruments TMAG5213霍爾效應鎖存器數據手冊.pdf

特性

• Z軸霍爾效應雙極鎖存器
• 30kHz磁采樣頻率
• 多種敏感度選項（BOP/Brp）：
  • ±2.7mT（TMAG5213AD）
  • ±6mT（TMAG5213Ag）
• 工作電壓范圍：2.5 V至28 V
• 無需外部穩壓器
• 工作溫度范圍：-40°C至125 °C
• 開漏輸出（30mA灌電流）
• 35μs開機時間
• 符合行業標準的封裝和占位面積：
  • 表面貼裝3引腳SOT-23（DBZ）
  • 2.92 mm × 2.37 mm
  • 通孔3針TO-92（LPG）：
  • 4 mm × 1.52 mm
• 保護功能：
  • 輸出短路保護
  • 輸出電流限制

應用

• 電動工具
• 真空機器人
• 閥門和執行器控制
• 伺服電機
• 接近開關
• 空調機
• BLDC電機

框圖

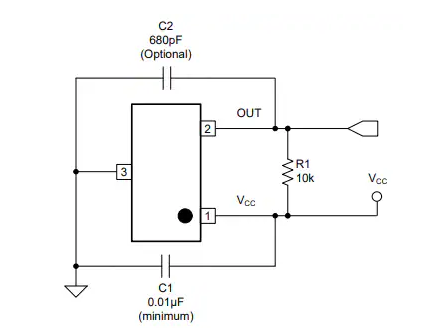

應用電路圖
