在工業自動化控制系統中，不同通信協議設備間的互聯互通極為關鍵。三菱PLC廣泛應用于各類自動化場景，其CC-Link網絡具備高速、穩定等優勢；而ModbusRTU協議在眾多傳統設備中也頗為常見。本文將詳細介紹如何使用GXWork2軟件，實現三菱PLC與CCLink轉ModbusRTU網關的組態配置，以解決不同協議設備的通信難題。

創建新工程

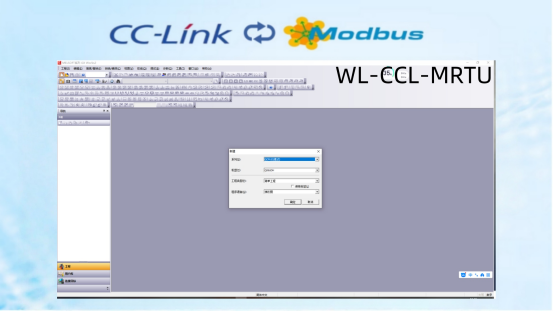

打開GXWork2軟件，在菜單欄中選擇“工程”→“創建新工程”。

在彈出的“創建新工程”對話框中，選擇使用的PLC系列（如Q系列）和具體機型（如Q06UDH）。

設置工程名稱和保存路徑，點擊“確定”按鈕，完成新工程的創建。

CC-Link網絡參數設置

在工程導航欄中，展開“參數”→“網絡參數”，雙擊“CC-Link”進入網絡參數設置界面。

在網絡參數設置界面中，進行以下設置：通信速度：根據實際需求選擇合適的通信速度，如10Mbps（若距離較遠，可選擇較低的通信速度以保證通信穩定性）。ModbusRTU轉CCLink

重試次數：設置通信重試的次數，以應對可能出現的通信錯誤。一般可設置為3次。

鏈接掃描時間調整：根據系統中從站設備的數量和數據交換量，適當調整鏈接掃描時間。若從站設備較多或數據交換頻繁，可適當增大該時間，以確保數據能夠及時傳輸。

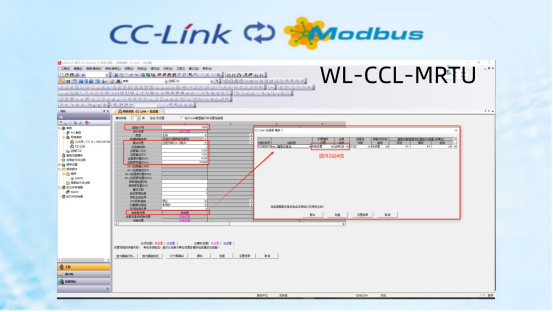

刷新設置：起始I/O號為0，類型選擇主站，模式設置為Ver.2遠程設備站，總連接臺數設置為你所連接到CC-Link從站個數，設置遠程輸入和遠程輸出的位地址，（即第一個CC-Link從站的輸入輸出起始地址）例如，將遠程輸入（RX）刷新軟元件設置為X100，遠程輸出（RY）刷新軟元件設置為Y100，遠程寫寄存器（RWw）刷新軟元件設置為D1000，遠程讀寄存器（RWr）刷新軟元件設置為m1008等。這些軟元件將用于與CCLink轉ModbusRTU網關進行數據交互。選擇Ver.2遠程設備站擴展周期選擇8倍，占用站數選擇1倍，（占用站數選擇幾站代表該模塊占用幾個站地址。）然后點擊設置結束，返回到上一層界面點擊設置結束。

基站參數配置完成后，點擊“PLC寫入”選項，以實現向可編程邏輯控制器（PLC）下載工程的操作。

ModbusRTU轉CCLink下載配置之前要選擇連接目標，本文中選擇的是USB連接PLC進行下載。

下載配置到設備

在GXWork2軟件中，完成所有參數設置后，點擊菜單欄中的“在線”→“寫入到PLC”。

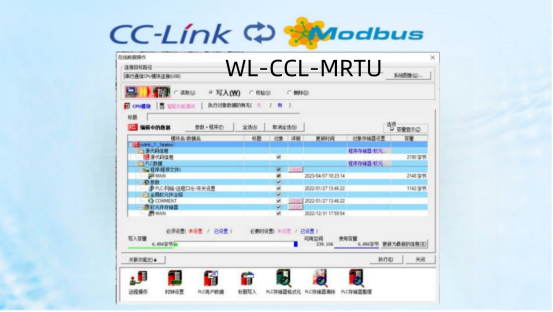

在彈出的“在線數據操作”對話框中，選擇“全選”，然后點擊“執行”按鈕。軟件將提示確認是否覆蓋PLC中的現有參數，點擊“是”按鈕，開始將配置參數下載到PLC中。

下載完成后，對PLC進行復位操作，使新的配置生效。可在GXWork2軟件中，通過“在線”→“PLC診斷”功能，查看PLC的運行狀態，確保PLC已成功加載新的配置參數且無錯誤信息。

通過以上詳細的組態配置和全面的測試驗證，能夠?qū)崿F(xiàn)三菱PLC與ModbusRTU轉CCLink網關以及ModbusRTU從站設備之間的穩定、可靠通信，為工業自動化系統的高效運行提供有力保障。在實際應用中，可根據具體的工業場景需求，對系統進行進一步的優化和擴展。
