一、應用場景

云計算、工業控制、NAS、平板電腦、個人單板計算機、HMI、AIoT、Linux 桌面計算機、Linux 網絡服務器

二、功能概述

2.1 CPU

采用賽昉科技昉?驚鴻 7110 處理器，四核 64 位 RISC-V U74 架構，主頻最高達 1.5GHz，具備低功耗、高并發計算能力。

2.2 GPU

集成 IMG BXE-4-32 圖形處理器，支持：

· 圖形 API：OpenGL ES 3.2、OpenCL 3.0、Vulkan 1.2

· 滿足輕量圖形渲染、計算加速需求（如 UI 界面、簡單圖像處理）。

2.3 內存與存儲

· 內存：2GB/4GB/8GB LPDDR4（與 GPU 共享帶寬，提升數據交互效率）。

· 板載存儲：

o 16MB SPI Flash（用于引導程序存儲）；

o TF 卡插槽（外接 MicroSD 卡擴展）；

o M.2 接口：M.2 2280 插槽（PCIe 2.0 x1 通道），支持 NVMe SSD 高速存儲。

2.4 網絡與連接

· 以太網：千兆網口（10/100/1000Mbps），穩定支持有線網絡傳輸。

· 無線模塊：AP6256 芯片，集成 WiFi 5（802.11ac，2.4G/5G 雙頻）和 藍牙 5.0（BLE，低功耗無線連接）。

2.5 音視頻輸出

· 視頻：

o HDMI 2.0 接口：最高輸出 4K@30fps 視頻，兼容顯示器 / 電視；

o MIPI DSI 2 Lane 接口：支持 1080p@60fps 屏顯（適配工業屏、平板屏）。

· 音頻：

o 3.5mm 模擬音頻接口（輸出，接耳機 / 音箱）；

o HDMI 接口集成數字音頻輸出。

2.6 核心擴展能力

· PCIe：M.2 M-KEY 插槽（PCIe 2.0 x1），擴展 NVMe SSD 實現高速存儲。

· USB 3.0：4 個 USB 3.0 HOST 接口（通過 PCIe 轉換，支持 U 盤、外設等高速連接）。

· 40pin 排針：集成 UART、I2C、SPI、3 路 PWM、多路 GPIO，滿足硬件擴展（如傳感器、舵機、自定義電路）。

2.7 調試與控制

· 按鍵：BOOT 鍵（刷機模式）、開關機鍵（系統啟停）。

· LED 燈：電源指示燈（通電狀態）、狀態指示燈（系統運行狀態）。

· 調試串口：UART-TX/RX/GND，用于硬件調試、程序燒錄。

2.8 供電

采用 Type-C 接口 供電，輸入規格 5V@4A，兼容主流快充線，供電穩定。

三、擴展接口

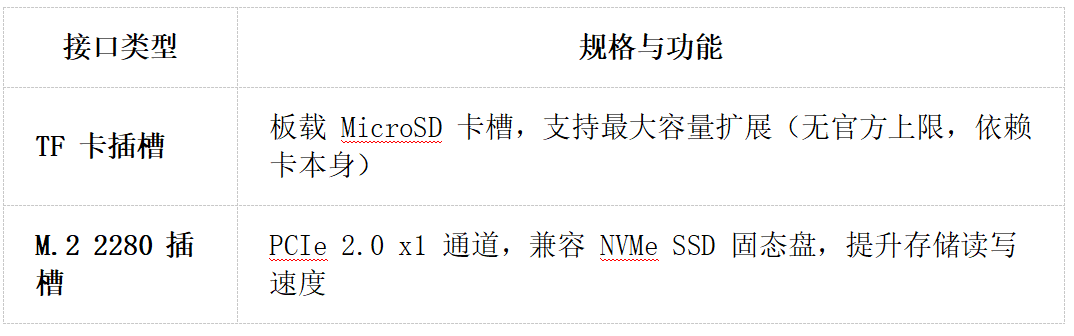

3.1 存儲擴展

3.2 網絡接口

· 千兆以太網：RJ45 接口，10/100/1000Mbps 自適應，適合高帶寬場景（如 NAS、服務器）。

· WiFi + 藍牙：AP6256 模塊，同時支持：

o WiFi 5（2.4G/5G 雙頻，高速無線聯網）；

o 藍牙 5.0 BLE（低功耗連接，如鼠標、鍵盤、藍牙傳感器）。

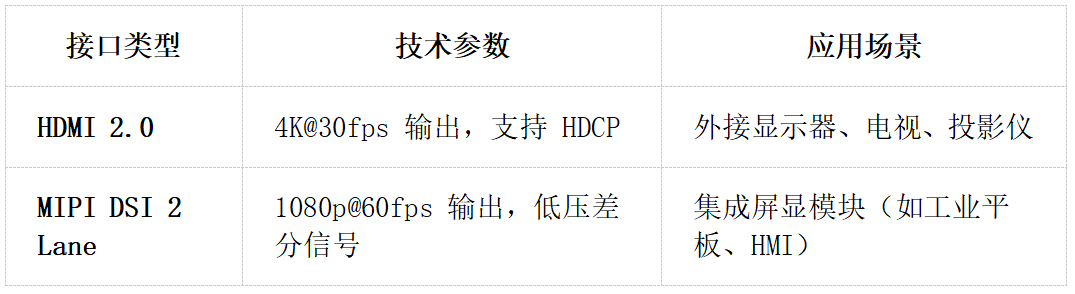

3.3 視頻接口

3.4 音頻接口

· 3.5mm 耳機孔：模擬音頻輸出，直接連接耳機、音箱，滿足基礎音頻需求。

· HDMI 音頻：通過 HDMI 線向顯示設備傳輸數字音頻，實現 “音視頻一線通”。

3.5 USB 接口

· 4 個 USB 3.0 HOST：借助 PCIe 總線擴展，提供 5Gbps 理論傳輸速率，支持：

o 外接 U 盤、移動硬盤（高速讀寫）；

o 鍵盤、鼠標、攝像頭等外設（即插即用）。

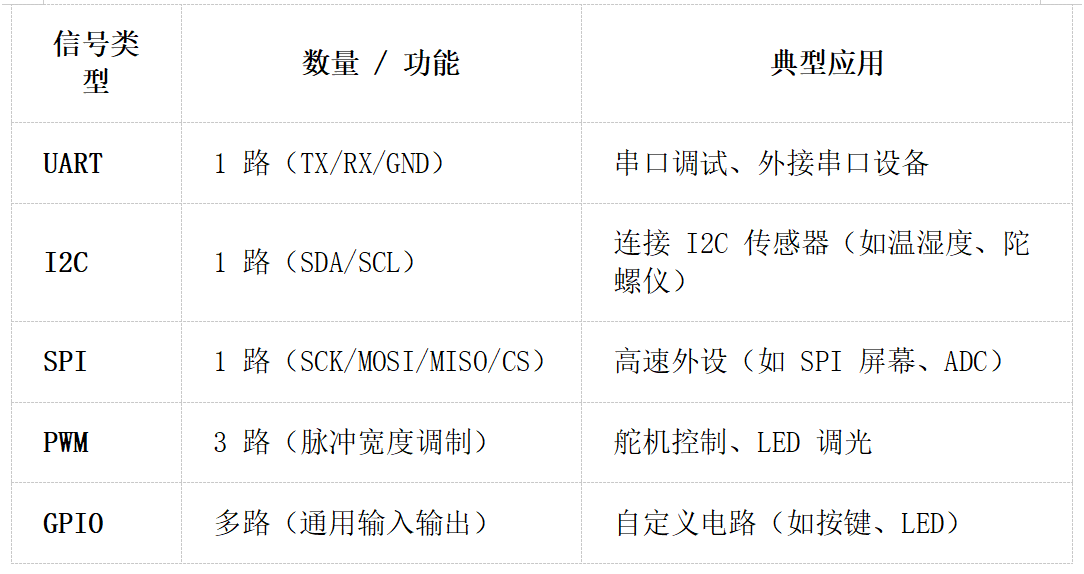

3.6 40pin 擴展排針

3.7 攝像頭接口

· MIPI CSI 4 Lane：支持高分辨率攝像頭模塊（需匹配 4 Lane 接口），滿足圖像采集、計算機視覺應用（如 AIoT 場景的視頻監控）。

3.8 調試與控制接口

· UART 調試串口：通過 TX（發送）、RX（接收）、GND（接地），配合串口工具實現：

o 系統日志輸出；

o 程序燒錄（如無 HDMI 顯示器時的調試）。

· 按鍵：

o BOOT 鍵：長按進入刷機模式（燒寫系統鏡像）；

o 開關機鍵：一鍵啟動 / 關閉系統。

· LED 燈：

o 電源燈：通電常亮；

o 狀態燈：系統運行時閃爍（或自定義狀態）。

3.9 供電接口

· Type-C 接口：支持 5V@4A 輸入，具備以下優勢：

o 兼容手機、平板的 Type-C 線，通用性強；

o 大電流供電，保障高負載時的穩定性（如外接硬盤、多外設）。
