TPS23730 器件結合了以太網供電 （PoE） 受電設備 （PD） 接口和針對反激式和有源鉗位正向 （ACF） 開關穩壓器設計進行了優化的電流模式 DC-DC 控制器。在反激式配置的情況下，支持使用初級側調節 （PSR）。PoE 接口支持 IEEE 802.3bt 標準，適用于 PD 輸入時需要高達 51 W 或更低功率的應用。

提供可編程擴頻頻率抖動 （SSFD），以最大限度地減少 EMI 濾波器的尺寸和成本。具有可調節軟啟動功能的高級啟動有助于使用最小的偏置電容器，同時簡化轉換器啟動和打嗝設計，同時確保滿足IEEE 802.3bt啟動要求。
*附件：tps23730.pdf

軟停止功能可最大限度地減少開關功率 FET 的壓力，從而降低 FET BOM 成本。

DC-DC 控制器的 PSR 功能使用來自輔助繞組的反饋來控制輸出電壓，無需外部并聯穩壓器和光耦合器。它針對連續導通模式 （CCM） 進行了優化，可與次級側同步整流配合使用，從而在多個輸出上實現最佳效率、調節精度和階躍負載響應。

DC-DC 控制器具有斜率補償和消隱功能。典型開關頻率為 250 kHz。

自動 MPS 支持具有低功耗模式或多個電源饋電的應用。它根據 PSE 類型和系統條件自動調整其脈沖電流幅度和持續時間，以保持功率，同時最大限度地減少消耗。

特性

• 完整的 IEEE 802.3bt Type 3（1-6 類）PoE PD 解決方案
  • EA Gen 2 徽標就緒（PoE 2 PD 控制器）
  • 堅固耐用的 100V、0.3 Ω（典型值）熱插拔 MOSFET
  • 支持高達 60W 工作電壓的功率水平
  • 分配的電源指示器輸出 - 可選擇并行或串行編碼
• 集成PWM控制器，用于反激式或有源鉗位正向配置
  • 帶初級側調節的反激式控制
    • 支持 CCM作
    • ±1.5%（典型值，5V 輸出）負載調節（0-100% 負載范圍）— 帶同步 FET
  • 還支持二次側調節
  • 具有高級啟動和打嗝模式過載保護的軟啟動控制
  • 軟停止關機
  • 可調頻率，同步
  • 用于 EMI 的可編程頻率抖動
• 自動保持電源簽名 （MPS）
  • 自動調整為 PSE 類型和負載電流，具有自動拉伸功能
• 主適配器優先級輸入
• –40°C 至 125°C 結溫范圍

參數

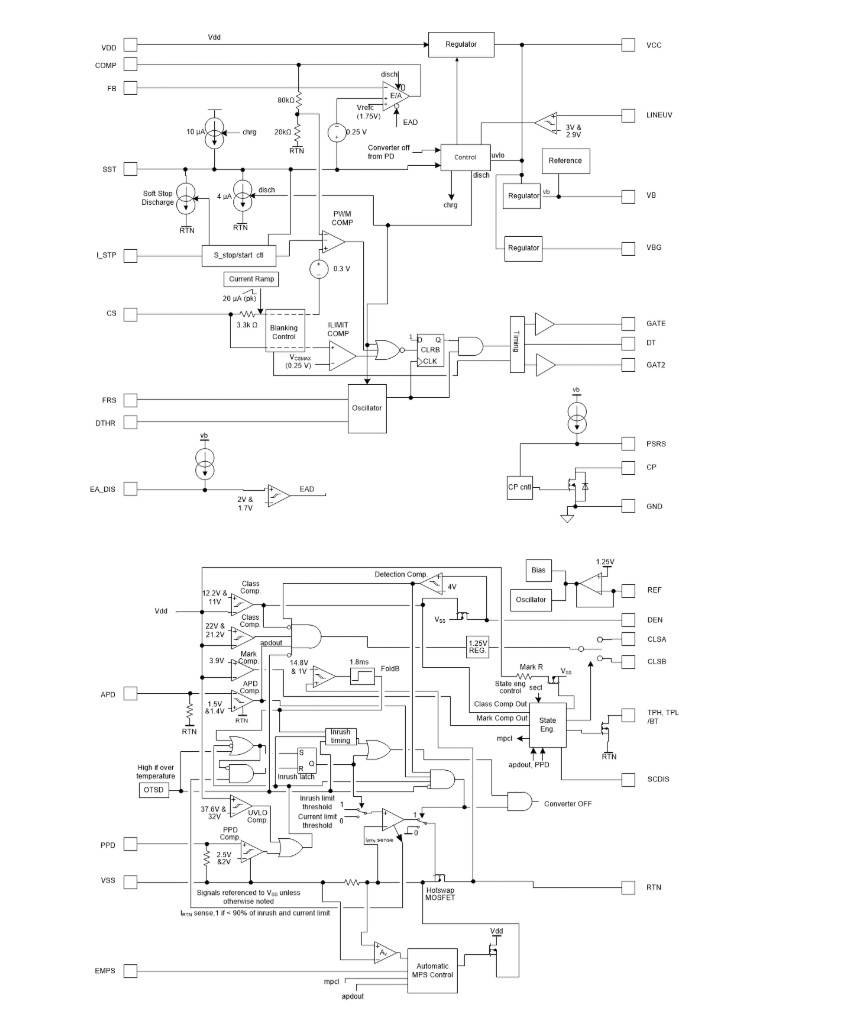

方框圖

?1. 產品概述?
TPS23730是一款集成PoE供電設備（PD）接口和高效率DC-DC控制器的芯片，支持IEEE 802.3bt Type 3標準（Class 1-6），適用于最高60W的應用場景。其主要特點包括：

• ?PoE功能?：完整支持802.3bt Type 3協議，內置100V/0.3Ω熱插拔MOSFET，支持并行/串行編碼的功率分配指示輸出（TPH/TPL/BT）。
• ?DC-DC控制器?：集成PWM控制器，支持反激（Flyback）或主動鉗位正激（ACF）拓?fù)?，具備初級?cè)調節（PSR）功能，無需光耦反饋。
• ?關鍵特性?：自動維持功率簽名（MPS）、適配器優先級輸入（APD/PPD）、可編程頻率抖動（EMI優化）、軟啟動/軟停止保護等。

?2. 應用領域?

• 視頻電話、VoIP設備
• 無線接入點（AP）、安防攝像頭
• 冗余電源或功率共享系統

?3. 核心功能模塊?

• ?PoE接口?
  • ?檢測與分類?：通過DEN引腳（25.5kΩ電阻）實現PD檢測，CLSA/CLSB引腳配置分類電流（支持Class 1-6）。
  • ?電源管理?：支持輸入電壓監測（LINEUV）、適配器優先級（APD/PPD），內置熱插拔MOSFET和過流保護。
  • ?MPS機制?：自動調整脈沖電流幅度和持續時間以維持PSE供電。
• ?DC-DC控制器?
  • ?控制模式?：電流模式控制，支持同步整流和CCM/DCM工作模式。
  • ?頻率設置?：通過FRS引腳電阻調節開關頻率（典型250kHz），支持外部同步。
  • ?保護功能?：過溫關斷、輸入欠壓鎖定（UVLO）、斜率補償?shù)取?/li>

?4. 電氣特性?

• ?輸入電壓范圍?：36V至57V（PoE），支持輔助電源輸入（如24V適配器）。
• ?效率優化?：通過軟停止減少開關應力，頻率抖動降低EMI。
• ?熱性能?：結溫范圍-40°C至125°C，熱阻θJA為38.5°C/W（VQFN封裝）。

?5. 設計支持?

• ?布局建議?：優先考慮電源路徑最短化，分離PoE（VSS）與DC-DC（RTN）地平面，加強散熱設計（如PAD_G/PAD_S焊盤連接大面積銅箔）。
• ?典型應用電路?：包含輸入TVS保護、分類電阻配置、頻率設置網絡及同步整流驅動。

?6. 文檔與資源?

• 提供完整引腳功能表、時序圖及典型特性曲線（如開關頻率vs溫度）。
• 參考設計文檔（如SLUA469）和評估模塊（TPS23730EVM-093）輔助開發。

?總結?
TPS23730是一款高集成度的PoE PD解決方案，適用于中高功率設備，兼具高效DC-DC轉換與完善的保護功能，適合對電源管理和熱設計有嚴格要求的應用場景。
