在信息技術深度演進的新時代背景下，工業自動化設備、智能汽車及消費電子產品正加速向智能化、互聯化方向轉型。這一變革浪潮對核心半導體器件提出了多維升級需求，特別是在信號處理效率、系統兼容性、運行穩定性及安全防護等方面形成了更高技術標準。

艾為匠心打造的邏輯系列芯片，憑借低功耗、低傳輸延時、高驅動能力以及可靠性高等顯著優勢，成為眾多應用場景的理想之選。

產品矩陣與應用場景
該系列芯片廣泛適配于工業設備，AV 接收器、通信設備、筆記本電腦、無線設備、便攜式媒體播放器等物聯網（IOT）及消費電子領域。該系列涵蓋四大基礎邏輯門電路解決方案，多款產品各具特色。

• AWS74LVC1G14 是單路施密特輸入反相器
• AWS74LVC1G17 為單路施密特輸入緩沖器
• AWS74LVC1G32 是單路雙輸入或門
• AWS74LVC1G125 屬于三態輸出緩沖器


這些芯片均具備寬工作電壓范圍，可在 1.65V 至 5.5V 的電壓區間穩定運行，同時兼?zhèn)涞凸?、高驅動能力（?4mA@VCC=3V）、低傳輸延時等優異性能。
AWS74LVC1G14/17/32/125功能框圖

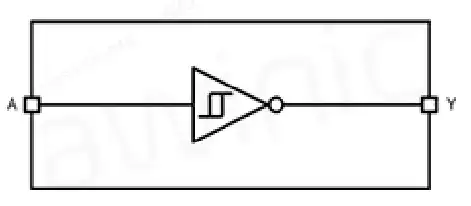

圖1 AWS74LVC1G14功能框圖

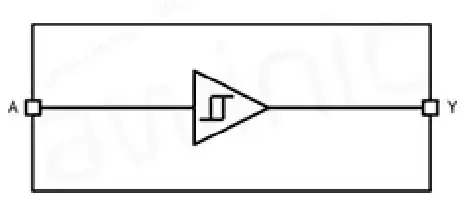

圖2 AWS74LVC1G17功能框圖

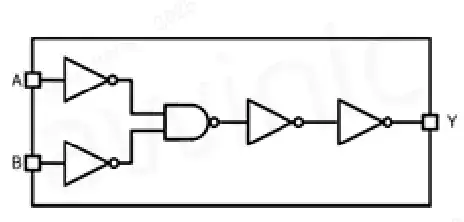

圖3 AWS74LVC1G32功能框圖

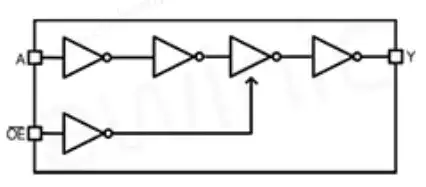

圖4 AWS74LVC1G125功能框圖

AWS74LVC1G14/17/32/125主要參數

• 寬工作電壓范圍：1.65V~5.5V
• 低功耗
• 輸入電壓高達 5.5V
• IOFF 支持電源掉電模式
• 低傳輸延時：

AWS74LVC1G14：3.3ns @ VCC=3.3V
AWS74LVC1G17：3.7ns @ VCC=3.3V
AWS74LVC1G32：3.5ns @ VCC=3.3V
AWS74LVC1G125：2.1ns @ VCC=3.3V

• 高輸出驅動：±24mA @ VCC=3V
• 工業級工作溫度范圍：-40℃~125℃

AWS74LVC1G14/17/32/125封裝

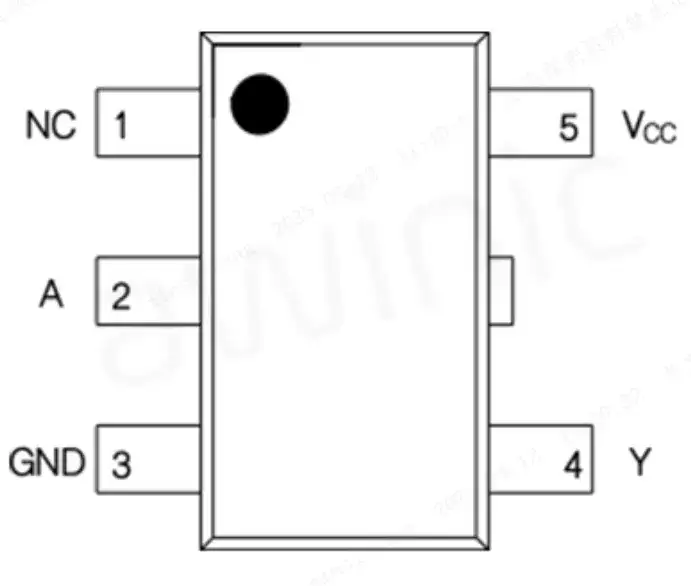

圖5 AWS74LVC1G14/17封裝圖

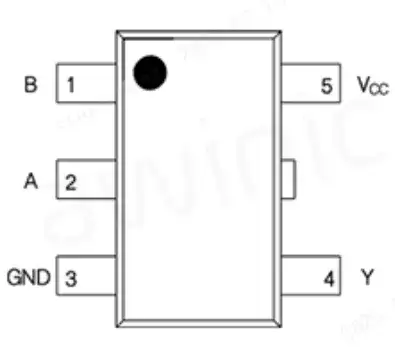

圖6 AWS74LVC1G32封裝圖

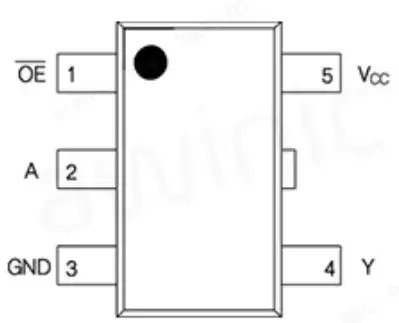

圖7 AWS74LVC1G125封裝圖

產品選型表

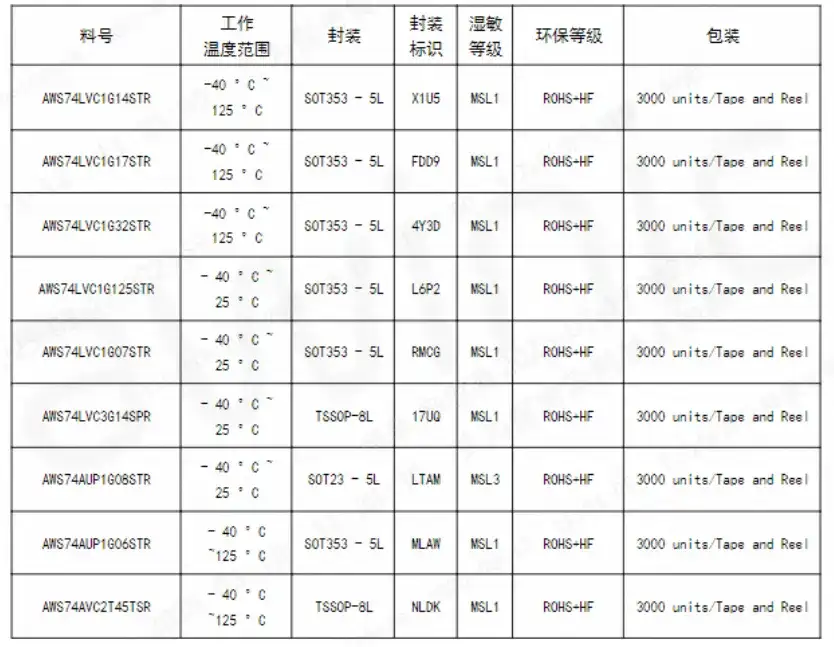

表1 產品選型表

結 語
艾為電子專注于高性能數?；旌闲盘枴?a target="_blank">電源管理、信號鏈等 IC 設計，掌握了核心的芯片設計技術。艾為運算放大器產品族會陸續推出多款擁有高壓、高精度、零漂移等性能的優質產品，致力于為客戶提供全面的產品及解決方案，持續為行業發展注入強勁動力。
