不間斷電源（UPS）是一種備用電源系統，在主電源故障時為設備供電。它通常包含一個可充電電池和電路，確保從主電源到備用電源的平穩過渡，避免中斷。

樹莓派設備在執行關鍵或連續任務（如作為服務器、傳感器或自動化中心）時，缺乏內置的斷電保護功能。

為何要為樹莓派使用UPS？

防止數據損壞：

突然斷電可能會中斷文件系統操作，導致SD卡損壞，進而引發系統不穩定或啟動失敗。

確保安全關機：

UPS允許樹莓派在電池電量低時安全關機或觸發恢復操作，保護硬件和軟件。

確保遠程或關鍵部署中的持續運行：

如果樹莓派是遠程傳感器設置、網絡附加存儲（NAS）、氣象站或智能家居系統的一部分，UPS可確保在斷電時繼續運行，維持數據記錄、網絡訪問或自動化功能。

支持系統監控與恢復：

先進的UPS系統允許您監控電池狀態，并自動化執行記錄事件、發送警報或恢復供電后重啟等操作。

適用于無頭或便攜式項目：

對于沒有顯示器或鍵盤的樹莓派設置（無頭模式），UPS可確保在移動或離網環境中的系統完整性，讓您高枕無憂。

樹莓派UPS的類型

樹莓派有多種UPS選項，每種都有其優勢，具體取決于您的使用場景、預算和技術水平。

HAT（硬件附加頂層板）

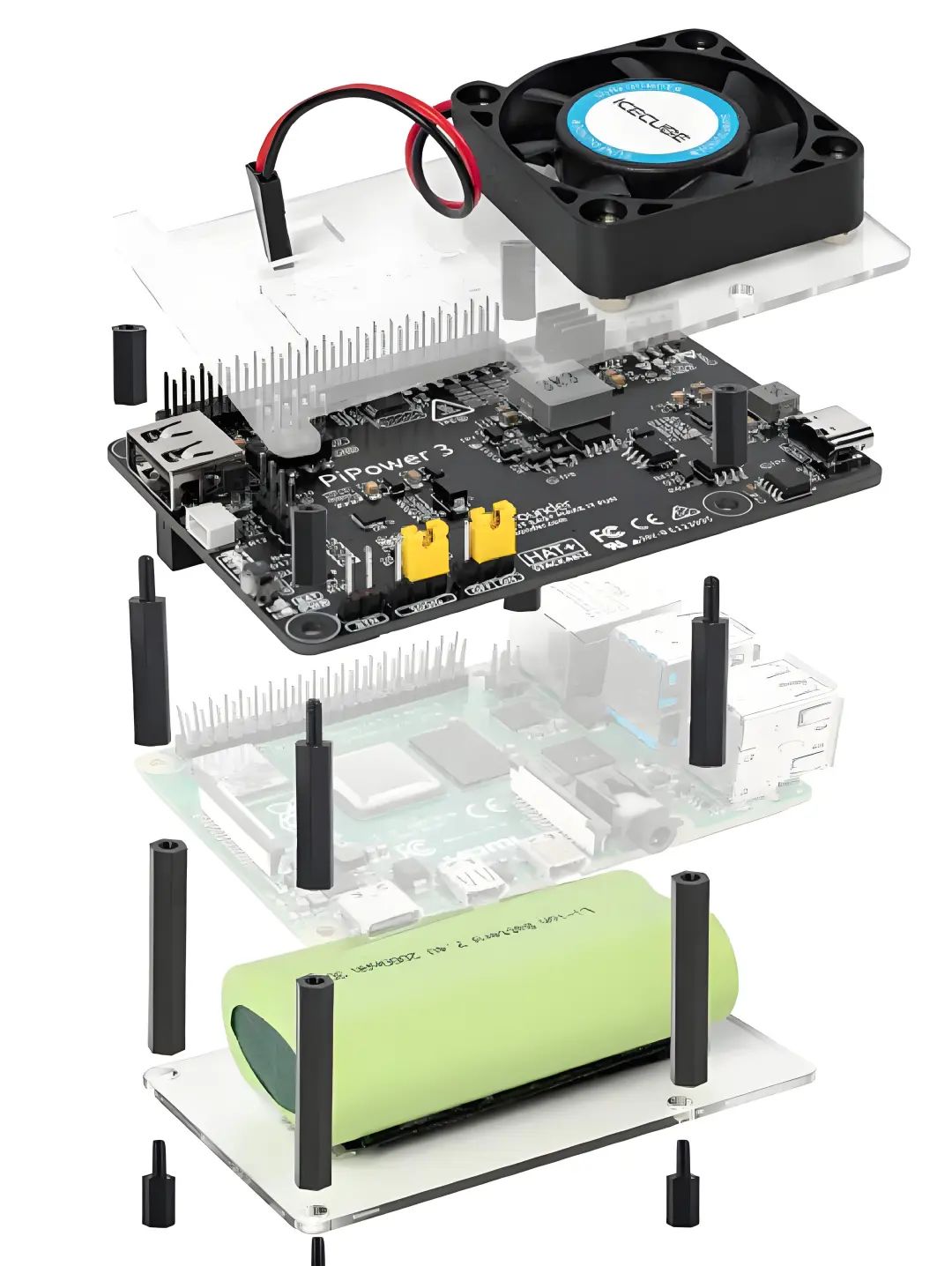

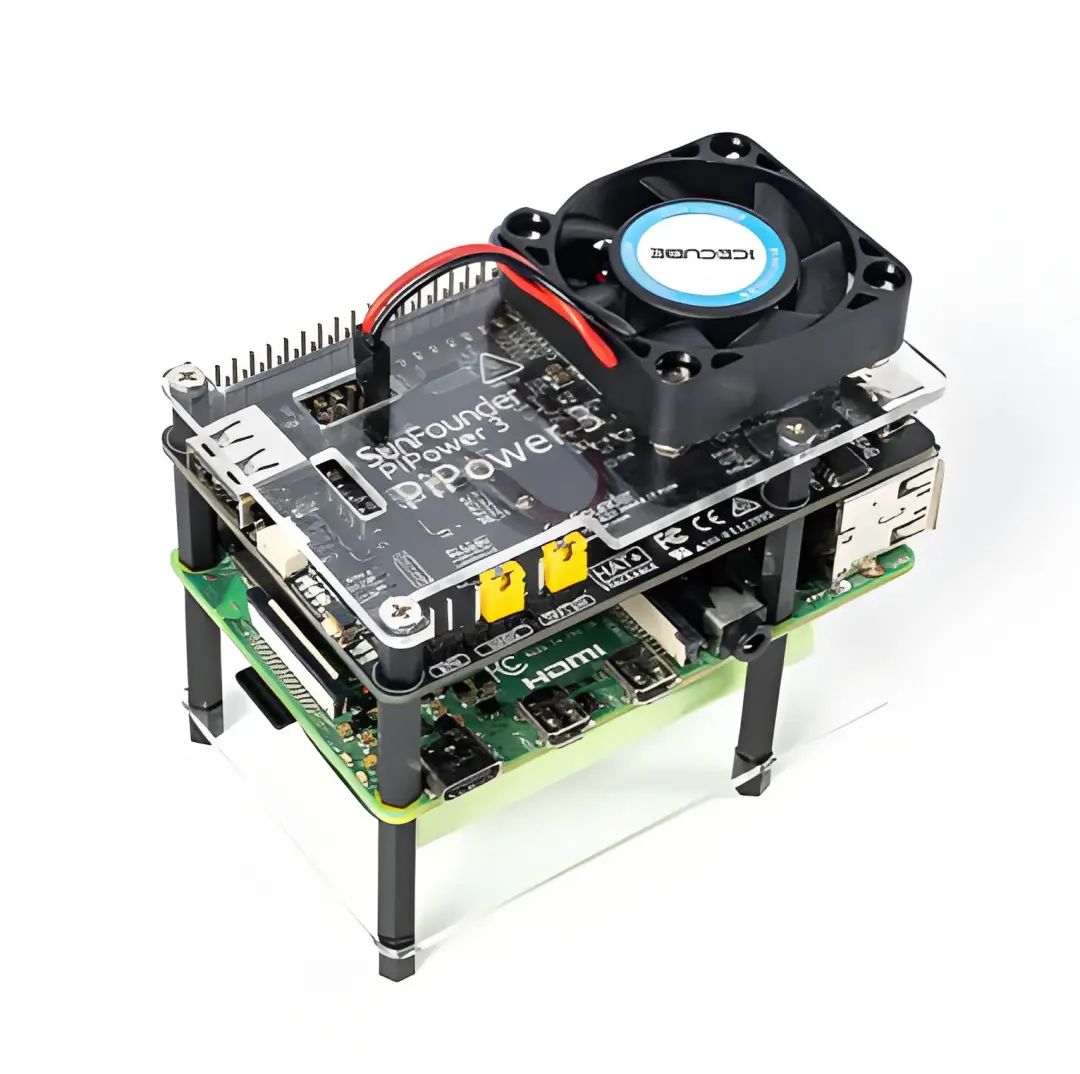

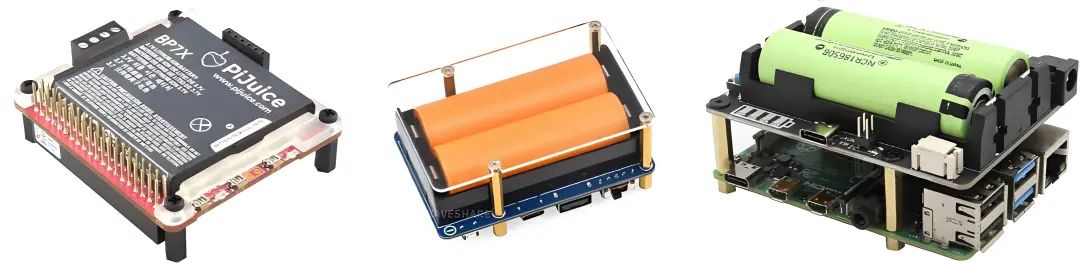

HAT式UPS板專為樹莓派設計，可直接安裝在樹莓派頂部，連接到GPIO接口。這些板卡緊湊高效，與樹莓派外殼和堆疊式設置集成良好。流行的型號如PiPower 3、PiJuice HAT、和Geekworm X728/X750提供電池電量監控、通過I2C或GPIO安全關機以及實時時鐘（RTC）模塊等功能。它們非常適合嵌入式系統、無頭服務器或需要緊密集成和節省空間設計的物聯網設備。

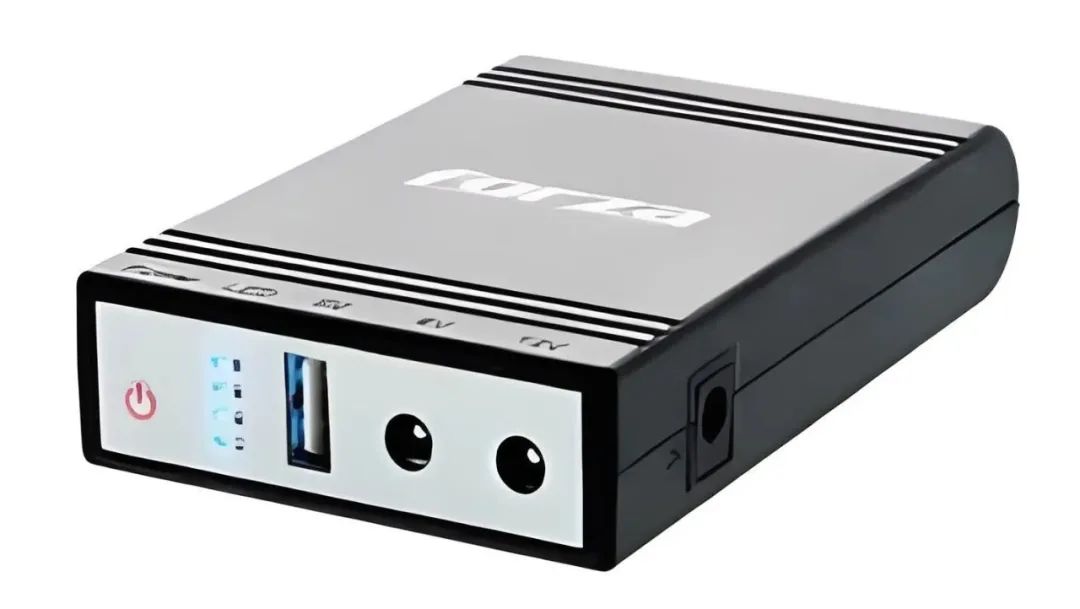

外部USB UPS移動電源

這些是最簡單的使用方式，無需GPIO或軟件配置。您只需將一個具有直通充電功能（也稱為“UPS模式”）的USB移動電源插入樹莓派，即可在斷電時為樹莓派供電，并在有電時充電。雖然功能不如HAT豐富，但非常適合便攜式設置、快速原型制作或不需要關機自動化的情況。請確保選擇切換時間快且輸出充足（大多數樹莓派型號至少需要5V 2.5A）的移動電源。

自定義DIY解決方案

對于高級用戶，構建自定義UPS提供了最大的靈活性。這可能涉及將鋰電池組與電池管理系統（BMS）、升壓/降壓轉換器以及可能的微控制器（如Arduino或ESP32）結合，以監控電壓并觸發基于GPIO的關機。這種設置允許創意設計、更大的電池容量，甚至太陽能供電的樹莓派系統。雖然功能強大，但DIY UPS系統需要對電子和電力安全有深入的了解。

選擇樹莓派UPS時應關注的關鍵功能

為樹莓派選擇UPS時，重要的是要尋找能夠確?？煽總溆秒娫春拖到y(tǒng)安全的功能。優質的UPS應在斷電時提供無縫電池備份，支持安全關機功能，允許樹莓派在電池電量達到臨界水平時優雅關機。監控功能也至關重要；好的UPS應通過GPIO、I2C或USB提供電池狀態、電壓和電量水平的實時數據。集成可充電電池（如鋰離子或磷酸鐵鋰電池）提供緊湊高效的電源，內置保護電路防止過充或過放。一些型號還包括OLED顯示屏、RTC（實時時鐘）或可編程電源計劃。與樹莓派外殼兼容并能與其他HAT堆疊，對于更復雜的設置也大有裨益。最后，尋找軟件支持，無論是通過供應商提供的工具還是社區維護的腳本，以確保您能有效配置和管理UPS。

樹莓派UPS HAT的安裝與設置

硬件安裝

啟用I2C/GPIO通信

首先關閉樹莓派電源并斷開所有電源。如果您使用的是UPS HAT（如PiJuice），請小心將其與GPIO接口對齊，并輕輕但牢固地按下。確保引腳正確連接，以避免電氣故障。

如果您的UPS使用外部連接（通過USB或?qū)Ｓ秒娫淳€），請將電源輸入連接到UPS板，并將UPS輸出連接到樹莓派的電源接口（通常是USB-C或微型USB，取決于您的型號）。

接下來，按照制造商的說明將電池（鋰離子或磷酸鐵鋰電池）連接到UPS模塊。一些HAT板配有預焊接的電池連接器或JST接口，便于設置。請確保僅使用支持的電池，以避免過壓或熱風險。

許多UPS模塊通過I2C或GPIO引腳與樹莓派通信。這一步對于監控電池狀態和觸發安全關機至關重要。

1.啟動樹莓派并打開終端。

2.啟動樹莓派配置工具：

sudoraspi-config

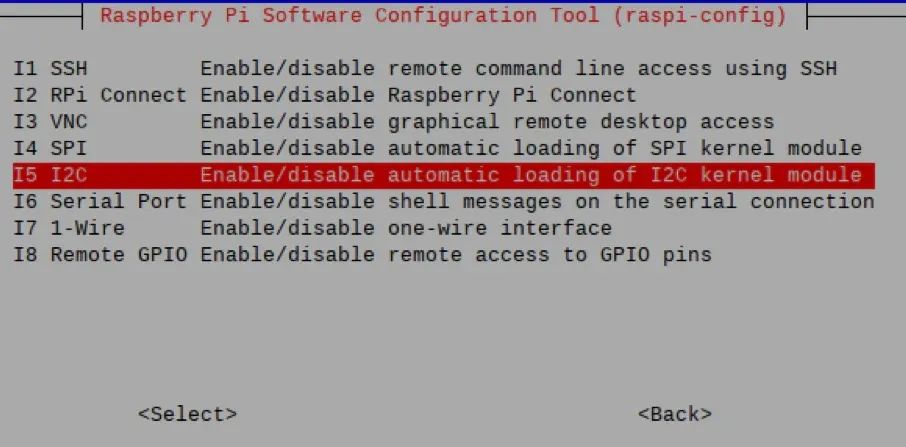

3.導航至：接口選項 → I2C → 啟用。如果您的UPS使用SPI或串行接口，也請同樣啟用。

4.安裝Ollama后，下載兼容的DeepSeek模型：

ollamapull deepseek-r1:1.5b

此命令獲取15億參數的DeepSeek-R1版本，大約需要1.8GB存儲空間。

5.退出并重啟系統以應用更改。要驗證I2C是否已啟用且UPS被檢測到，請運行：

sudoapt install -y i2c-toolsi2cdetect-y1

您應看到一個對應于UPS的地址（如0x14或0x36）。如果沒有地址出現，請重新檢查連接和電源狀態。

對于基于GPIO的關機信號，請確保使用Python、Bash或systemd服務設置關機腳本以監控正確的引腳。一些HAT板為此目的提供了預配置腳本。

電池監控與管理

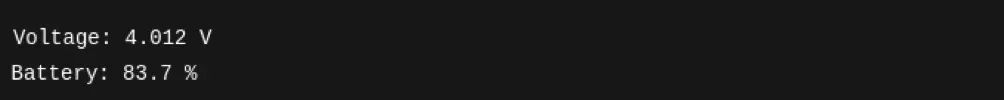

CLI工具：許多UPS模塊通過I2C暴露其數據，您可以使用i2c-tools、upower或自定義Python腳本進行查詢。例如：

i2cget-y10x360x02

此命令（使用適當?shù)腎2C地址）可根據UPS返回電壓或電量狀態。

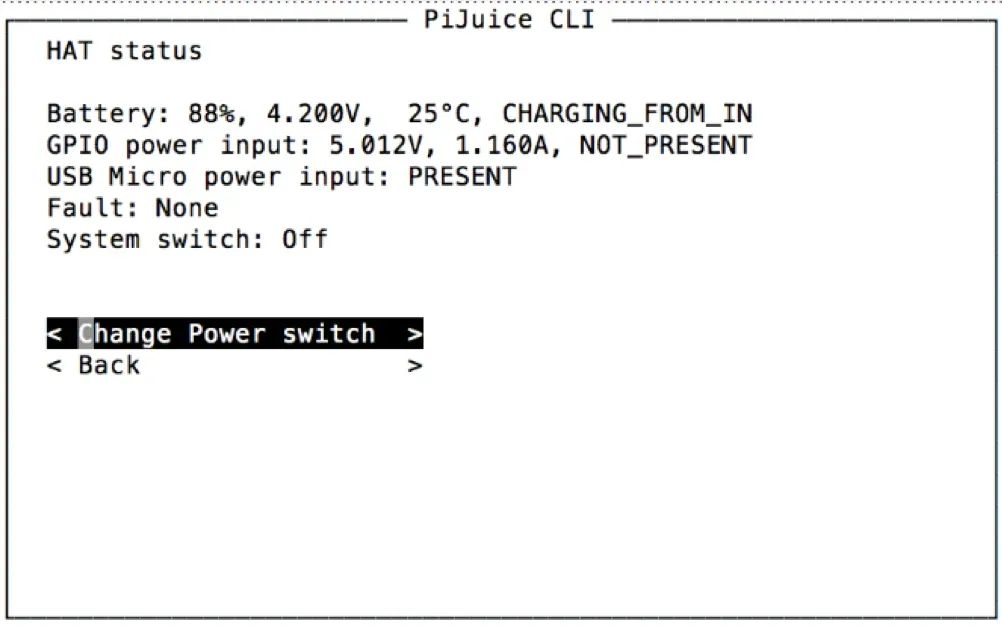

GUI工具：對于像PiJuice這樣的型號，提供了圖形界面來監控電池狀態、配置關機閾值和查看日志。這對于在樹莓派上運行桌面環境的用戶非常有用。

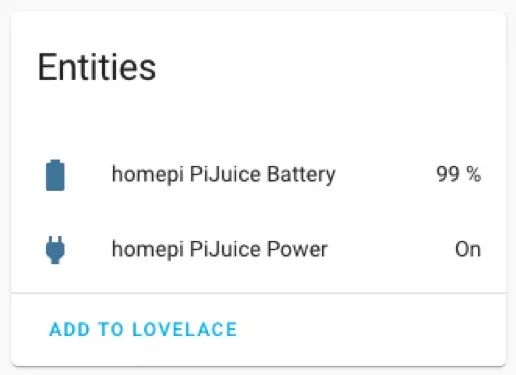

使用Node-RED + MQTT + HomeAssistant的Web儀表板（可視化選項）

步驟1：使用Node-RED從I2C或GPIO收集UPS數據。

步驟2：將此數據發送到MQTT代理（本地或云如HiveMQ、Mosquitto）。

步驟3：使用HomeAssistant（在另一臺服務器或同一臺樹莓派上）可視化電池電壓、電量百分比和電源事件。

示例：https://github.com/dalehumby/PiJuice-MQTT

樹莓派UPS的定期測試

定期測試您的UPS設置可確保在實際斷電時按預期運行。定期測試有助于您提前發現問題，如電池故障、連接松動或關機腳本配置錯誤，避免它們成為關鍵問題。

什么是定期測試？

這是一種計劃內的、自動化的（或手動的）過程，用于模擬斷電或評估電池行為。這包括：

? 測試樹莓派切換到電池電源的能力

? 驗證安全關機腳本是否正確觸發

? 測量電池放電和充電時間

? 記錄切換過程中的系統行為

安排測試的最佳實踐

1.頻率：每月測試一次或在UPS設置進行重大更新后測試。

2.手動測試：拔掉電源適配器，觀察電池續航時間。觀察系統是否優雅關機，并在恢復供電后重新啟動。

3.自動化日志記錄：cron作業系統應每隔X分鐘運行一次日志記錄過程，以檢索電壓和當前電量信息。

監測電池性能惡化需要比較多個時間間隔內積累的測試結果。

示例：簡單的測試日志記錄器（基于cron）

創建腳本battery_test.sh：

#!/bin/bashtimestamp=$(date'+%Y-%m-%d %H:%M:%S') voltage=$(i2cget -y 1 0x36 0x02 w)voltage_swapped=$(( (voltage &0xFF) <>8) ))voltage_v=$(echo"scale=3;$voltage_swapped* 78.125 / 1000000"| bc)echo"$timestamp,$voltage_vV">> /home/pi/battery_log.csv

使其可執行：

chmod+x battery_test.sh

使用cron安排：

crontab-e

添加此行以每10分鐘記錄一次：

*/10 * * * /home/pi/battery_test.sh

使用場景和應用示例

UPS維護的最佳實踐

定期更新UPS固件和相關軟件或腳本

制造商經常發布更新，以改進電池管理、修復錯誤或添加功能。定期更新可確保兼容性和穩定性。

通過模擬斷電定期測試UPS

斷開主電源，驗證樹莓派是否切換到電池供電并能安全關機。這有助于您確認UPS按預期運行。

使用可用工具或腳本定期監控電池健康狀況

關注電量水平、電壓和溫度。隨著時間的推移，可充電電池會退化，因此當容量顯著下降時，請更換電池。

避免將UPS和電池暴露在高溫下。

將樹莓派放置在通風良好的區域，特別是如果它與其他HAT板或電子設備一起封裝在外殼中。

如果UPS包含此功能，請調整電池電量傳感器校準。

這確保讀數準確，并有助于在正確的時間觸發安全關機。

使用高質量電池和兼容電源適配器。

廉價或不匹配的組件可能導致運行不穩定或安全風險。

安排定期維護檢查。

包括對連接器的物理檢查、必要時清潔觸點，并確保系統仍符合您的電源備份需求。

常見問題排查

樹莓派意外關機

這通常表明電池電量耗盡、未充電或樹莓派耗電超過UPS供電能力。檢查電源適配器額定值——確保樹莓派4/5至少為5V 3A。同時驗證電池是否連接、充電且未損壞或老化無法充電。

UPS未切換到電池供電

如果拔掉主電源后樹莓派立即關機，UPS可能未正確切換。檢查電池連接，并嘗試直接從電池為UPS供電以驗證功能。一些較便宜的板卡缺乏快速切換能力，可能會短暫斷電。

電池未充電

如果電池即使插著電源也保持低電量，請檢查板載充電電路。確保連接器或充電組件沒有物理損壞。嘗試使用不同的USB-C/微型USB線，并確認電池在其預期電壓范圍內（鋰離子電池通常為3.7–4.2V）。

電池耗電過快

這可能是由于外設（外部驅動器、顯示器等）耗電過多。嘗試移除配件并再次測量電池續航時間。同時考慮電池容量是否足夠滿足您的設置——較小的電池組在高負載下續航時間不會很長。

無電池監控數據

如果i2cdetect未顯示地址或工具返回錯誤，請檢查：

? I2C是否已啟用（sudo raspi-config）

? UPS是否正確安裝在GPIO接口上

? 是否有其他I2C設備沖突

對于基于GPIO的狀態LED或關機觸發器，請確保您正在監控正確的引腳，并且腳本已激活且可執行。

UPS或電池過熱

如果UPS摸起來很熱或電池膨脹，請立即斷開連接。這可能表明過充、散熱不良或短路。請始終使用UPS制造商推薦的電池和電源。

安全關機未觸發

如果您的樹莓派一直運行到完全斷電，請驗證：

? 關機腳本是否在啟動時運行（systemd、rc.local或cron @reboot作業）

? 是否正在監控正確的I2C值或GPIO引腳

? 關機閾值電壓是否配置正確

您可以通過模擬臨界條件來手動測試關機邏輯。

結論

無論您是在構建家庭自動化中心、部署遠程傳感器還是運行無頭樹莓派服務器，添加可靠的UPS解決方案對于長期穩定性和數據保護都至關重要。從基于HAT的模塊到簡單的USB移動電源和DIY配置，都有適合每個項目和技術水平的UPS選項。通過正確安裝、安全關機腳本和定期電池監控，您的樹莓派即使在意外斷電時也能保持韌性。投資UPS不僅關乎正常運行時間，還關乎保護樹莓派所驅動的一切的完整性。
