一.行業痛點：傳統PLC網口缺失制約數控系統智能化升級

在高端裝備制造領域，西門子840DSL數控系統憑借其高精度、高可靠性和強大的加工能力，廣泛應用于航空零部件、精密模具等高端制造場景。然而，某航空零部件制造企業的實際生產中，其配套的西門子S7-300PLC（型號CPU315-2DP）因缺乏原生以太網接口，導致與上位機監控系統、觸摸屏等設備的通信嚴重受阻。具體表現為：

1.數據孤島現象突出：S7-300PLC僅配備MPI/DP接口，無法直接接入車間級工業以太網，導致加工參數、設備狀態等關鍵數據無法實時上傳至MES系統，生產決策依賴人工巡檢，效率低下。

2.多設備協同困難：操作人員需通過觸摸屏（型號KTP1200）查看設備運行狀態，但傳統MPI通信速率僅187.5Kbps，數據刷新延遲達2秒以上，無法滿足高速加工（如鈦合金葉片銑削）的實時監控需求。

3.系統擴展成本高昂：若采用西門子原裝CP343-1以太網模塊，單臺成本超5000元，且需重新配置PLC硬件組態，改造周期長達2周，嚴重影響生產進度。

二.解決方案：捷米特ETH-S7300-JM01模塊實現"即插即用"通信升級

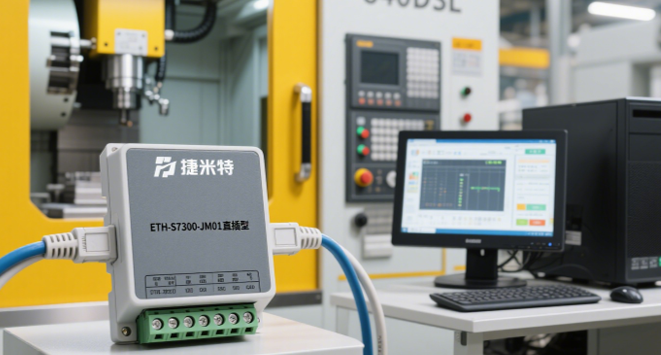

針對上述痛點，企業引入捷米特ETH-S7300-JM01直通型以太網模塊，構建"PLC-以太網模塊-工業交換機-多終端"的通信架構，具體實施步驟如下：

1.硬件部署：模塊化設計簡化安裝流程

l PLC端連接：將ETH-S7300-JM01模塊直接插入S7-300PLC的MPI/DP端口，模塊尺寸僅120mm×80mm×30mm，適配標準導軌安裝，無需額外機柜空間。

l 網絡拓?fù)錁?gòu)建：通過超五類網線將模塊接入車間級工業交換機（型號西門子SCALANCEX208），與840DSL數控系統（型號SINUMERIK840DSL）、KTP1200觸摸屏、上位機（配置研華IPC-610L工控機）組成100Mbps局域網，子網掩碼設置為255.255.255.0。

l IP地址分配：為ETH-S7300-JM01模塊分配固定IP地址192.168.1.100，與840DSL數控系統（192.168.1.10）、觸摸屏（192.168.1.20）、上位機（192.168.1.30）處于同一網段，確保通信可達性。

2.通信協議配置：透明橋接實現協議無縫轉換

l MPI到以太網轉換：JM-ETH-S7300-JM01網關模塊內置協議轉換引擎，將S7-300PLC的MPI物理層信號透明轉換為標準TCP/IP以太網幀，支持S7Communication協議，可直接與西門子S7系列設備通信。

l 多協議兼容性：模塊同時支持ModbusTCP協議，通過擴展RS485接口可連接第三方傳感器（如基恩士IL-1000激光位移傳感器），實現加工尺寸的實時采集。

l 參數透明繼承：模塊以橋接模式工作，原有MPI通信參數（地址2、波特率187.5Kbps）保持不變，無需修改S7-300PLC的硬件組態或用戶程序，改造過程零停機。

3.上位機與觸摸屏集成：雙終端實時監控架構

l 上位機監控系統：在上位機安裝WinCCV7.5組態軟件，通過"S7Communication"協議建立與ETH-S7300-JM01模塊的連接，直接綁定S7-300PLC的DB1.DBW0（主軸轉速）、DB2.DBD4（進給速度）等地址，實現加工參數的實時曲線顯示與歷史數據存儲。

l 觸摸屏本地監控：在KTP1200觸摸屏中配置"ModbusTCP"驅動，指定模塊IP地址192.168.1.100與端口號502，讀取S7-300PLC的Q0.0（設備運行狀態）、I0.5（急停信號）等位地址，構建本地化操作界面，支持一鍵啟停與故障復位功能。

l 數據同步機制：通過交換機啟用IGMPSnooping組播優化，確保上位機與觸摸屏的數據刷新周期均控制在200ms以內，滿足高速加工場景的實時性要求。

三.應用成效：通信效率與系統可靠性雙提升

改造后，該企業實現以下顯著效益：

1. 通信速率飛躍：MPI（187.5Kbps）升級至百兆以太網，關鍵數據傳輸延遲從2秒降至0.2秒，主軸轉速監控響應時間縮短90%，有效避免因通信滯后導致的加工超差。

2. 系統集成成本降低：采用ETH-S7300-JM01模塊（單價1800元）替代CP343-1模塊，單臺設備節省硬件成本64%，改造周期從2周縮短至2天，綜合投資回報期僅3個月。

3. 生產透明化：上位機實時采集840DSL數控系統的加工數據，結合MES系統生成OEE（設備綜合效率）報表，設備利用率從78%提升至92%，年產能增加1200萬元。

4. 擴展性增強：以太網架構支持未來AGV調度系統、視覺檢測設備等智能單元的快速接入，為數字化車間建設奠定基礎。

四.技術啟示：模塊化通信方案引領工業網絡升級

本案例證明，捷米特ETH-S7300-JM01以太網模塊憑借其"即插即用"特性、多協議兼容性與高性價比，成為破解傳統PLC通信瓶頸的理想選擇。在工業4.0與"雙碳"目標驅動下，此類模塊化通信方案將加速老舊設備智能化改造進程，為高端裝備制造、新能源、半導體等行業的數字化轉型提供關鍵技術支撐。

更多詳細內容或具體配置過程可咨詢羽工。
