如果你做過PCB設計，你一定遇到過這些場景——
BGA走線順暢，卻在測試中高速鏈路丟包；多層板做出來卻翹曲變形；焊接時良率一落千丈……
這些問題，很多時候不是芯片問題，也不是板廠工藝問題，而是扇孔沒設計好。

今天，我們用19條實戰經驗，帶你徹底搞懂PCB扇孔設計，讓你的板子一次投產就過關！

1. 過孔的作用與基本原則

過孔是信號換層的橋梁。

必須跨層連接，不能只連一層形成STUB（散熱孔除外）。

優先選大孔徑，提高生產合格率、降低成本。

如圖1-1所示：正確的過孔選擇能有效減少不良率。

2. 過孔類型與數量控制

同一設計中不宜超過3種類型。

常用：8/16、10/22、12/24

HDI：4/10、4/8激光孔

板厚越大孔越大；2層板推薦12/24。

經驗提醒：類型太多會增加加工難度與成本。

3. 考慮載流能力，過孔數量留余量

過孔不僅傳輸信號，還承擔載流。
設計中通常按計算值的2倍布置過孔，給電氣性能留安全余量。

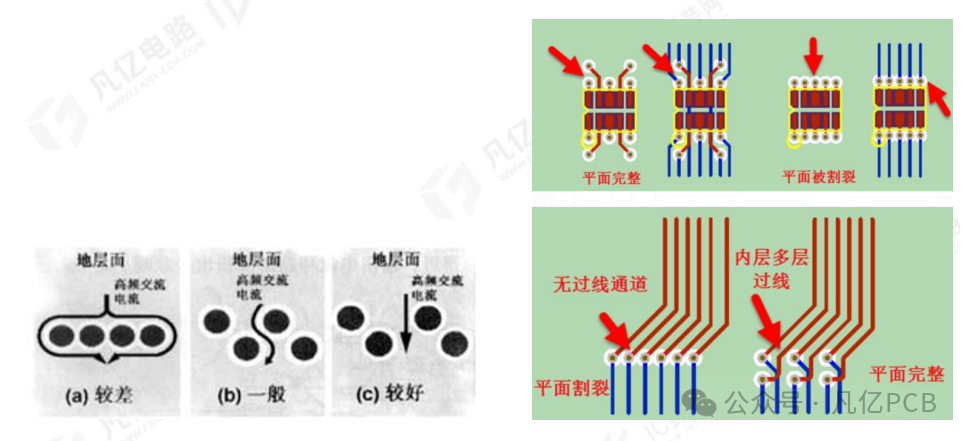

4. 過孔間距影響電源完整性

如果間距太小，可能切斷地層或電源層，造成EMI飆升。
建議中心間距 ≥ 1mm（39.37mil），這樣既能走線又能保層完整性。

如圖1-2所示：合理間距讓布線更順暢。

5. IC與電容的扇出技巧

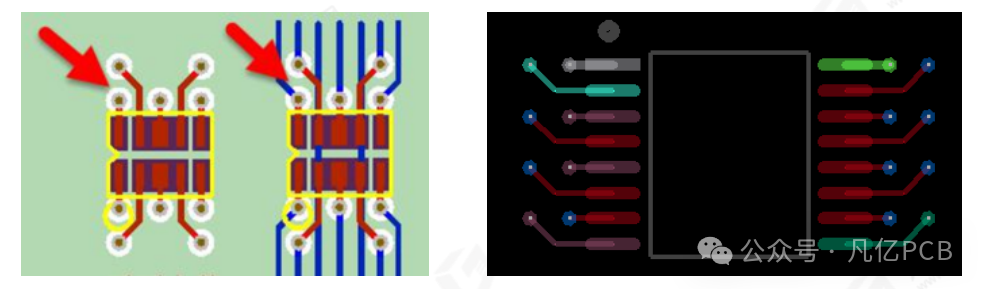

IC扇出：優先外側引出，保持左右同水平線，方便內層布線（圖1-3）。

圖1-3過孔的扇出要求

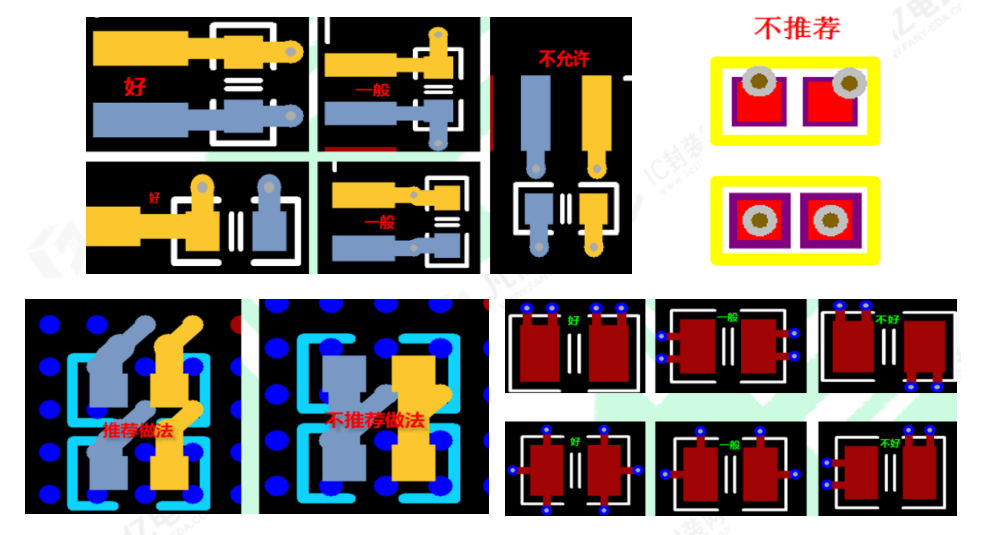

電容扇出：縮短回路，避免打在焊盤中心，防焊接不良（圖1-4）。

圖1-4 電阻容的過孔扇出原則

6. 板邊屏蔽GND過孔

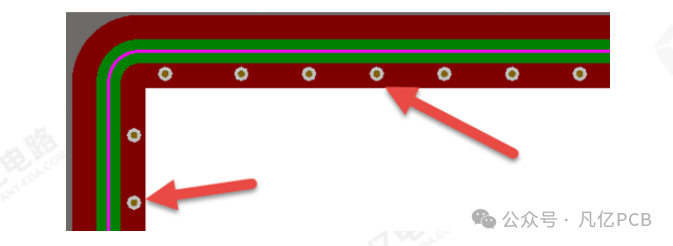

沿板框打一圈GND過孔（50~200mil間距），形成屏蔽效果。

圖1-5 屏蔽GND孔

7. BGA器件扇出策略

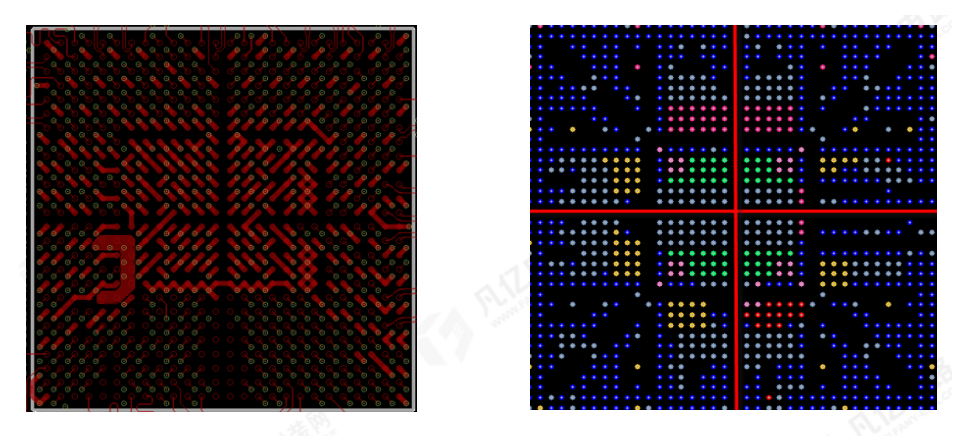

過孔打在焊盤對角線中心，中間十字通道禁止過孔（圖1-6）。

圖1-6 BGA的扇出十字通道

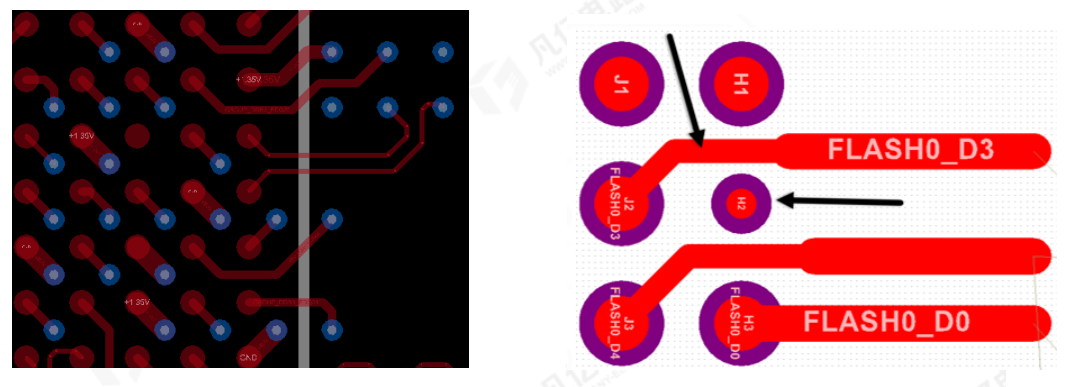

前兩排過孔可外移，與中間對齊，方便內層出線（圖1-7）。

圖1-7 BGA走線技巧

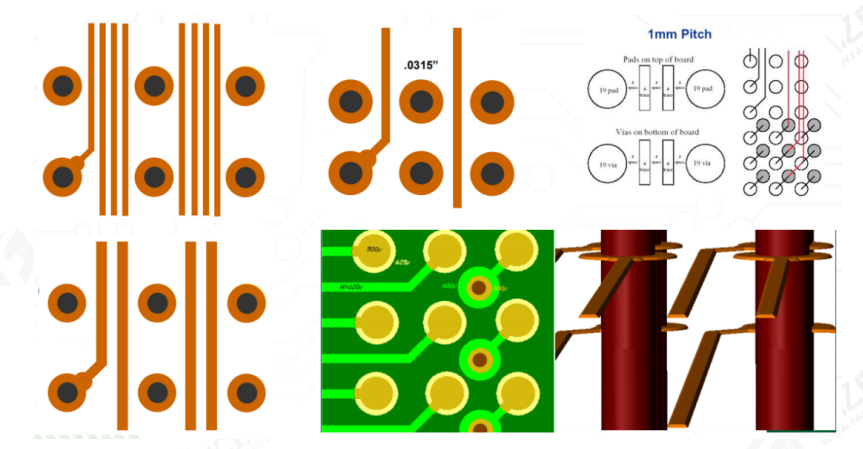

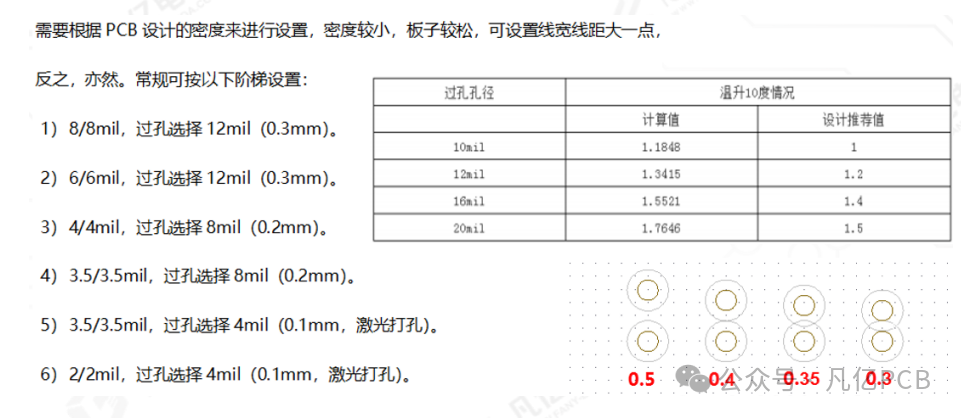

BGA間距≥1mm可走2線，<1mm只能走1線，0.4mm需HDI（圖1-8）

圖1-8 不同BGA過孔之間出線數量

8. 鋪銅與孤銅處理

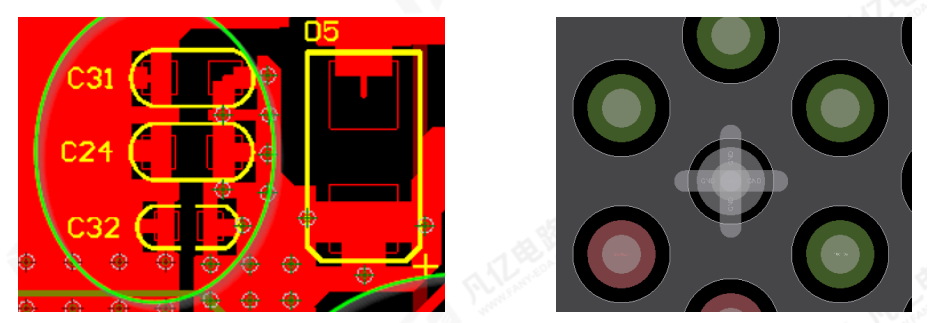

大于0805器件建議十字連接，避免焊接不良（圖1-9）。

圖1-9 焊盤的鋪銅鏈接方式

避免大面積無銅，防板材變形。

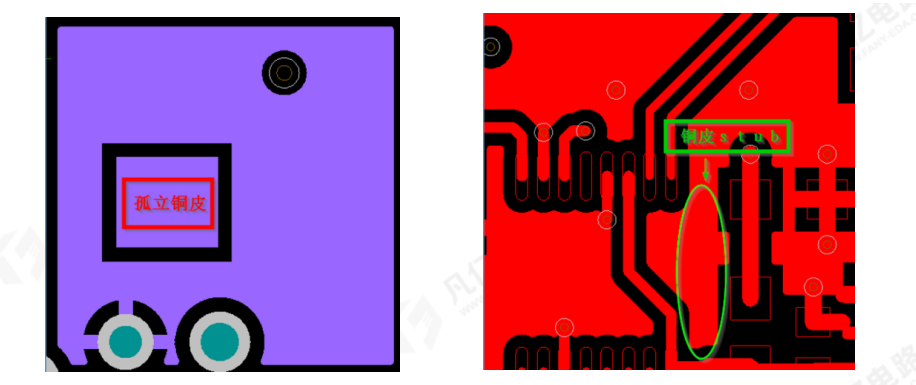

設計完成后修銅，去尖角，移除孤銅（圖1-10）。

圖1-10 孤銅的移除

9. 差分信號的過孔要求

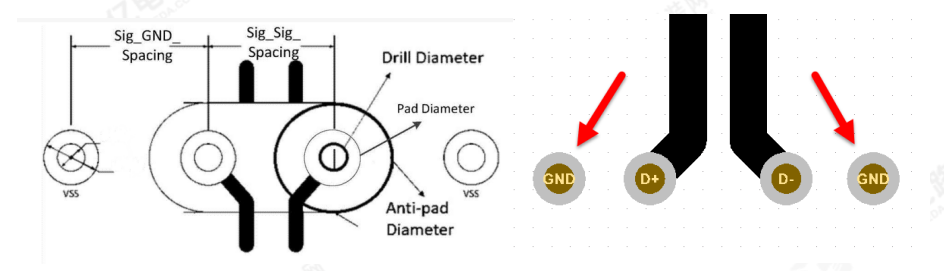

換層時在附近加GND過孔，縮短回流路徑（圖1-11）。

圖1-11 打孔換層時添加GND孔

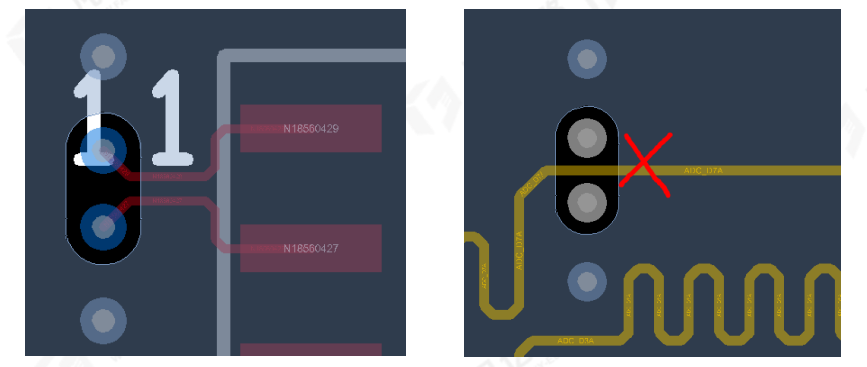

差分過孔之間保持凈空，禁止其他信號通過（圖1-12）。

圖1-12 差分過孔中間禁止布線

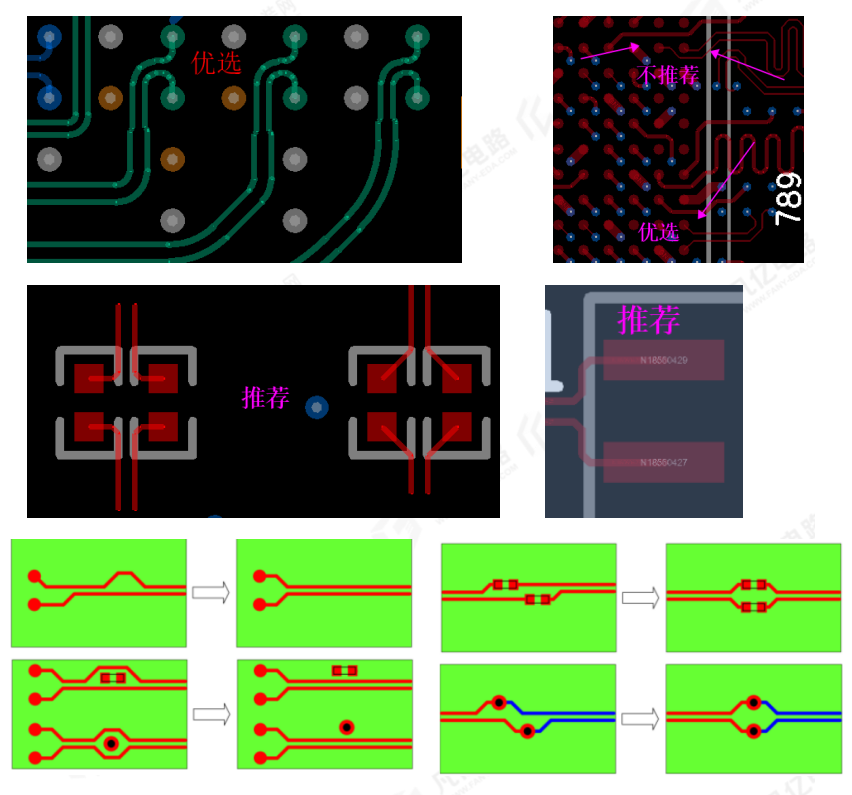

走線保持對稱與耦合，減少不耦合長度（圖1-13）。

圖1-13 差分線的對于與耦合

• 10. 合孔與高速連接器設計

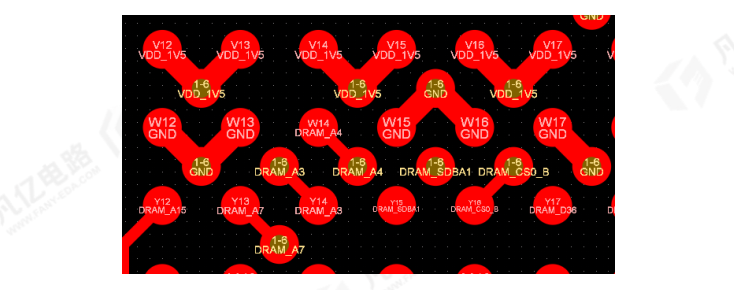

BGA電源/地可合用過孔（僅限2個引腳），避免多個共用（圖1-14）。

圖1-14 BGA 焊盤的合孔處理

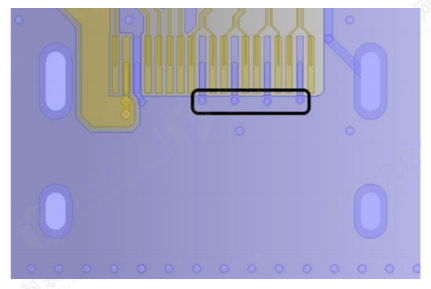

高速連接器的每個地焊盤至少打一顆GND過孔，盡量靠近焊盤（圖1-15）。

圖1-15 連接器的GND焊盤

總結

扇孔設計，看似只是“打個孔”，但它關乎信號完整性、電氣性能、制造良率和成本。
掌握這些規則，你的PCB設計將更穩定、更高效，一次投產就能通過測試。
