一、應用背景

某大型機械制造企業在其自動化生產線上，大量使用了三菱PLC進行設備控制與管理。隨著生產工藝的不斷升級和對設備精度要求的日益提高，企業引入了海德漢編碼器，用于更精確地測量和反饋設備的位置與運動狀態。然而，三菱PLC的CC-LINKIEFB協議與海德漢編碼器的ProfiNet協議無法直接兼容，這給新設備的集成帶來了難題。為了解決這一問題，企業決定采用CC-LINK IEFB轉ProfiNet協議轉換網關，實現兩種協議設備之間的通信與數據交互。

二、設備介紹

1.三菱PLC：作為主站設備，型號為Q系列。Q系列PLC以其強大的處理能力、豐富的I/O接口和出色的網絡通信功能在工業自動化領域廣泛應用。它支持CC-LINKIEFB協議，該協議具有高速、高可靠性的數據傳輸特性，能夠滿足復雜工業控制系統對實時性的要求。

2.海德漢編碼器：作為從站設備，采用了海德漢公司的高精度編碼器產品。海德漢編碼器以其卓越的測量精度和穩定性著稱，在工業自動化中常用于精密機床、機器人等對位置精度要求極高的設備。其使用的ProfiNet協議是一種開放、實時的工業以太網標準，為編碼器與其他設備的高效通信提供了保障。

3.捷米特JM-PNM-CCLKIE協議轉換網關：這是一款專門用于實現CC-LINKIEFB總線與ProfiNet網絡數據互通的設備。它在CC-LINKIEFB網絡中作為從站，在ProfiNet網絡中作為主站。該網關支持標準的ProfiNetIO協議，ProfiNet側最大的輸入字節為1440字節，最大的輸出字節數為1440字節，輸入輸出字節的長度可由TIAPortal設定，支持最多16個槽位；在CC-LINKIEFB側，輸入輸出字節數最大為128word。網關具備兩個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自檢測，集成以太網交換機，可組成鏈?zhǔn)骄W(wǎng)絡，支持環網冗余。

三、實施過程

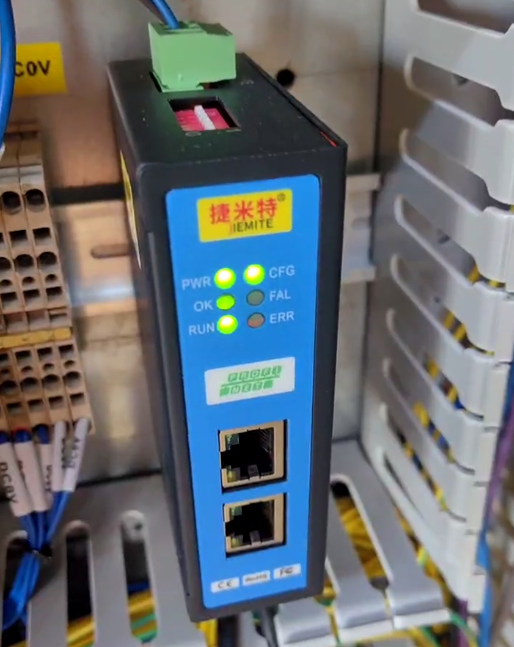

1.硬件連接：首先，確保JM-PNM-CCLKIE網關正確連接到24VDC（±5％）電源，將其CC-LINKIEFB接口通過標準網線與三菱PLC的CC-LINKIEFB網絡端口相連，遵循CC-LINKIEFIELDBASIC標準的T568B接法，僅連接以太網的1、2、3、6這四根信號線即可實現通訊。同時，將網關的ProfiNet接口使用標準4芯屏蔽電纜連接到海德漢編碼器所在的ProfiNet網絡中。

2.網關參數設置：使用專門的配置軟件對CC-LINK IEFB轉ProfiNet協議轉換網關進行參數設置。在配置軟件中，設置網關的IP地址、子網掩碼等網絡參數，使其與三菱PLC和海德漢編碼器所在網絡相匹配。同時，設置CC-LINKIE從站的相關參數，包括網關占用的站數等（可通過網關的撥碼設置為1個站～4個站）。

3.三菱PLC側配置：在三菱PLC的編程軟件中，對CC-LINKIEFB網絡進行組態配置。添加網關設備，并設置其IP地址以及與網關進行通訊的字節長度等參數。將配置好的工程下載到三菱PLC中，確保PLC能夠識別并與網關建立通信連接。

4.海德漢編碼器側配置：在ProfiNet網絡主站控制器（如TIAPortal）中，進行相應的組態設置。導入網關的GSD文件，添加網關從站設備，并設置其設備名稱和IP地址等信息。確保編碼器與網關在ProfiNet網絡中的通信參數一致，實現編碼器與網關的穩定連接。

5.CC-LINKIEFB轉ProfiNet協議轉換測試：完成上述配置后，進行系統的整體測試。通過三菱PLC向海德漢編碼器發送控制指令，觀察編碼器是否能夠準確響應并反饋位置數據。經過多次測試，驗證CC-LINKIEFB轉ProfiNet協議轉換的準確性和穩定性，確保數據能夠在兩種不同協議的設備之間可靠傳輸。

四、應用效果

通過使用捷米特JM-PNM-CCLKIE協議轉換網關，成功實現了三菱PLC與海德漢編碼器之間的通信與協同工作。在生產過程中，三菱PLC能夠?qū)崟r獲取海德漢編碼器反饋的高精度位置數據，根據這些數據精確控制設備的運動，大大提高了生產設備的定位精度和運行穩定性。同時，由于實現了CC-LINKIEFB轉ProfiNet協議轉換，整個自動化生產線的設備集成度得到提升，不同品牌和協議的設備能夠無縫協作，提高了生產效率，減少了設備調試和維護的工作量。

五、總結

在工業自動化不斷發展的今天，不同協議設備之間的互聯互通至關重要。捷米特JM-PNM-CCLKIE協議轉換網關在本次應用案例中發揮了關鍵作用，成功解決了三菱PLC的CC-LINKIEFB協議與海德漢編碼器的ProfiNet協議不兼容的問題。通過詳細的硬件連接和參數配置過程，實現了穩定可靠的CC-LINKIEFB轉ProfiNet協議轉換，為企業的生產升級和設備集成提供了有效的解決方案。該案例也為其他面臨類似設備通信難題的企業提供了寶貴的參考經驗，展示了協議轉換網關在推動工業自動化進程中的重要價值。
