淺談Hi8000-用作升降壓的實際應用電路

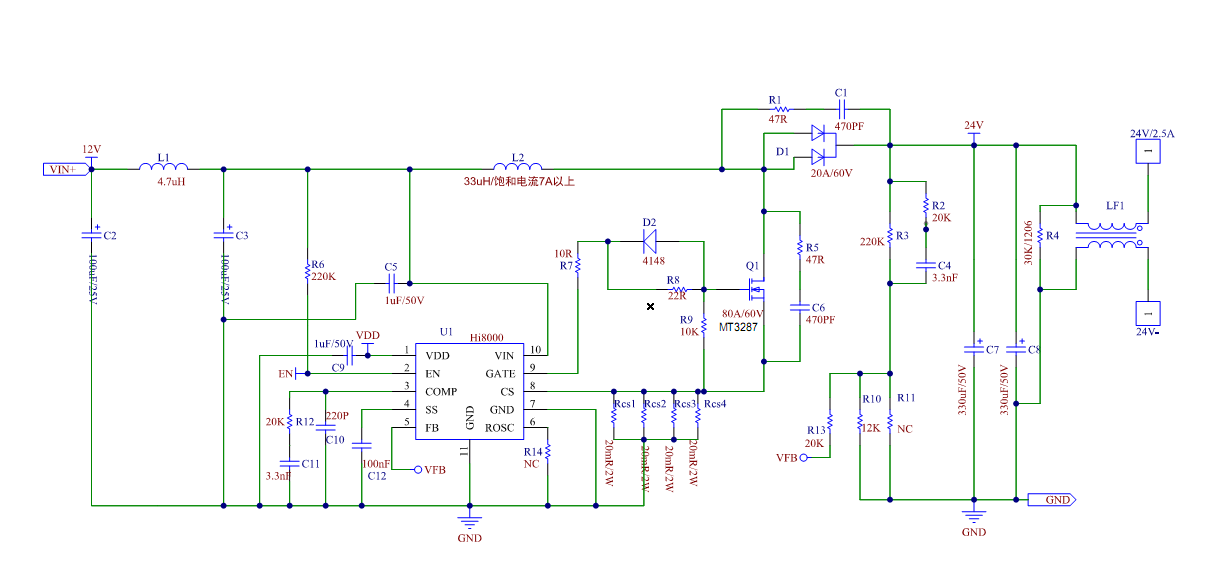

當你需要降壓時，如上圖所示接法即可。
當你需要升壓時，Hi8000輸入電壓是從2.5V啟動，寬輸入電壓從2.7-40V。功率大小都可以任意搭配?？梢酝ㄟ^PIN10的Vin來改變輸入的接法。當你需要單節鋰電池3.3V升壓時，可將PIN10接入二極管整流后，當你需要11V以上輸入時，可將PIN10接入如上圖接法。功率大小可更換驅動MOS，如上圖使用MT3287的MOS.可以配合TPA3116,APA150,HT338,HT3382,ACM8625,AC8629等功放IC，都可以做到50W*2以上。如需要配合TPA3221,TPA3251,TPA3255,APA320,ACM8852,ACM8815,ACM8816等大功率功放IC，則更換驅動MOS-MT3205并聯2顆即可。
綜上所述，Hi8000-400W大功率異步升壓芯片以其出色的動態效果、高功率輸出和高效率，成為電源管理領域的佼佼者。無論是從技術指標還是實際應用表現來看，它都展現出了比同步升壓芯片更強的綜合性能。對于追求高動態響應和高可靠性的設計工程師來說，Hi8000-400W無疑是一個值得信賴的選擇。隨著技術的不斷進步和市場需求的增長，這類高性能電源管理芯片將繼續推動電子設備向更高效率、更小體積和更強動態性能的方向發展。
