隨著照明均勻性提高的趨勢，大電流LED通常用于帶有照明擴散器和光導的汽車前后燈。同時，為了滿足嚴格的EMC和可靠性要求，線性LED驅動器在汽車應用中很受歡迎。然而，為集成功率晶體管的線性LED驅動器提供大電流是一項挑戰。TPS92830-Q1 器件是一款先進的汽車級高側恒流線性 LED 控制器，用于使用外部 N 溝道 MOSFET 提供大電流。該器件具有適用于汽車應用的全套功能，并與多種 N 溝道 MOSFET 兼容。
*附件：tps92830-q1.pdf

TPS92830-Q1器件的每個通道都通過檢測電阻值獨立設置通道電流。內部精密恒流調節環路通過檢測電阻兩端的電壓檢測通道電流，并相應地控制N溝道MOSFET的柵極電壓。該器件還集成了一個兩級電荷泵，可實現低壓差工作。電荷泵電壓足夠高，可以支持多種N溝道MOSFET。PWM 調光允許多個

靈活性源 — 內部 PWM 發生器、外部 PWM 輸入或電源調光。專為汽車應用設計的各種診斷和保護功能有助于提高系統的穩健性和易用性。單故障全故障故障總線與 TPS92630-Q1、TPS92638-Q1 和 TPS9261x-Q1 系列一起支持 TPS92830-Q1作，以滿足各種故障處理要求。

特性

• 符合 AEC-Q100 標準
  • 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
  • 設備 HBM ESD 分類等級 H2
  • 設備 CDM ESD 分類級別 C4B
• 4.5 V 至 40 V 的寬電壓輸入范圍
• 3通道高側電流驅動和傳感
  • 與通道無關的電流設置
  • 與通道無關的PWM輸入
  • 通過PWM輸入和電源進行PWM調光
  • 針對 EMC 優化的轉換速率
• 高精度LED驅動
  • 通過外部 N 溝道 MOSFET 進行精密電流調節（2.5% 容差）
  • 20：1 模擬調光配置文件，支持板外箱電阻器
  • 精密PWM發生器，帶全占空比模板（2%容差）
  • 用于同步的漏極開路PWM輸出
• 保護和診斷
  • 可調輸出電流降額，用于外部MOSFET熱保護
  • 診斷 LED 串開路或短路，具有自動恢復功能
  • 診斷使能，具有可調節閾值，適用于低壓作
  • 故障總線多達 15 個器件，可配置為單故障-全故障或僅故障通道關閉
  • 故障模式下的低靜態電流（每個器件 <0.75 mA）
• 工作結溫范圍：–40°C至150°C
• TSSOP 28 封裝 （PW）

參數

方框圖

?1. 產品概述?
TPS92830-Q1是德州儀器（TI）推出的汽車級高側恒流線性LED控制器，專為驅動高電流LED設計，支持外部N溝道MOSFET。主要應用于汽車前后照明系統，如尾燈、轉向燈、日間行車燈等。

?2. 關鍵特性?

• ?寬電壓輸入范圍?：4.5V至40V，適應汽車電池電壓波動。
• ?高精度電流調節?：
  • 外部MOSFET驅動，電流精度±2.5%（全量程）。
  • 支持20:1模擬調光及PWM調光（內部/外部輸入或電源調光）。
• ?多重保護功能?：
  • LED開路/短路診斷及自動恢復。
  • 可調輸出電流降額（用于MOSFET熱保護）。
  • 故障總線支持“一損全停”或“僅故障通道關閉”模式。
• ?低功耗?：故障模式靜態電流<0.75mA/器件。

?3. 應用場景?

• ?后燈系統?：剎車燈、轉向燈、倒車燈等。
• ?前燈系統?：位置燈、近光燈、日間行車燈等。

?4. 功能模塊詳解?

• ?電荷泵架構?：兩級電荷泵提供高壓驅動（最高40V），支持低導通電阻MOSFET。
• ?PWM調光?：支持內部精密PWM發生器（精度±2%）或外部PWM信號，兼容主從同步。
• ?診斷功能?：
  • LED開路檢測：通過MOSFET壓差判斷，可配置閾值。
  • 短路保護：監測SENSE引腳電壓，觸發后自動重試。
• ?熱管理?：結溫范圍-40°C至150°C，集成過熱關斷。

?5. 設計支持?

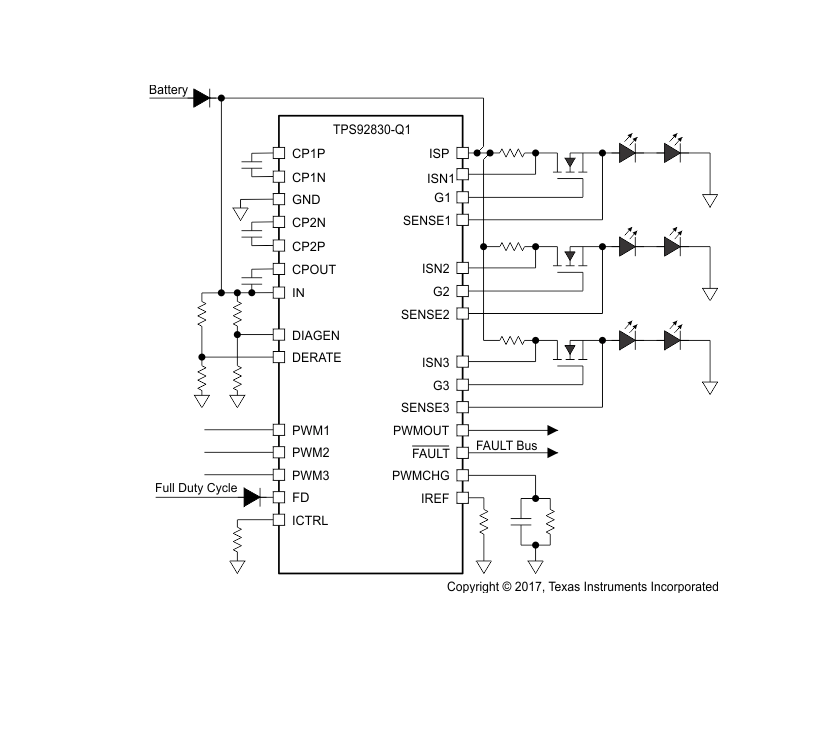

• ?典型電路?：提供多LED并聯驅動方案，推薦布局指南（如電荷泵電容靠近IC）。
• ?熱設計建議?：高電流場景建議使用并聯MOSFET并添加均流電阻。

?6. 封裝與訂購信息?

• ?封裝?：28引腳TSSOP（PW），尺寸9.7mm×4.4mm。
• ?環保認證?：符合AEC-Q100 Grade 1標準（-40°C至125°C環境溫度）。

?附件說明?
當前文檔為TPS92830-Q1數據手冊（SLIS178B版本），包含電氣特性、時序圖、應用電路及封裝細節等完整技術參數。
