在精確控制電機速度和位置方面，脈沖控制是關鍵。今天，我們將探討ZLG致遠電子PCIe-1E16 EtherCAT通訊卡如何通過脈沖控制實現高效電機驅動。

?脈沖控制

脈沖控制是伺服系統中最常見的一種控制方式，步進電機驅動器通常也支持脈沖控制模式。運動控制器輸出脈沖信號給電機驅動器，驅動器根據脈沖的頻率和數量控制電機旋轉的速度和角度。

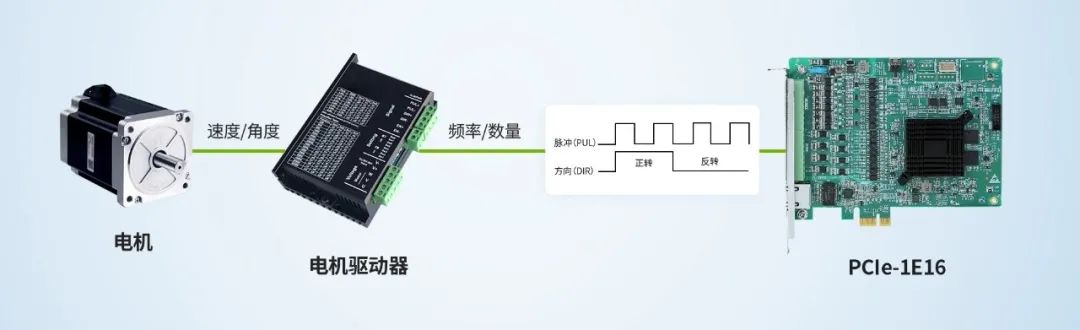

圖1 脈沖控制1. 特點脈沖控制具有以下四大特點，使其成為精確控制的理想選擇：

• 穩定性高：通過精準的脈沖調節，脈沖控制能夠?qū)崿F(xiàn)對電機速度和位置的精準控制，從而保證設備控制的穩定性。
• 魯棒性好：脈沖信號抗干擾性強，脈沖控制系統能夠很好地應對強非線性、時變和擾動等復雜場景。
• 能耗低：脈沖控制器容易實現控制率，有信號反饋即可實現采集，減少了控制能耗。
• 響應速度快：系統受到控制時收斂效果好，具有較快的響應速度。

2. 應用場景脈沖控制廣泛應用于需要精確控制位置、速度或加速度的場合。例如：

• 自動化生產線：脈沖控制用于控制伺服電機和步進電機，實現精準的位置控制和速度調節。
• 機器人控制系統：脈沖控制用于控制機器人的關節運動，實現高精度的軌跡規劃和運動控制。

?PCIe-1E16通訊卡的脈沖控制功能

ZLG致遠電子開發的PCIe-1E16 EtherCAT通訊卡支持脈沖控制輸出功能，可用于控制脈沖伺服電機和步進電機驅動器。

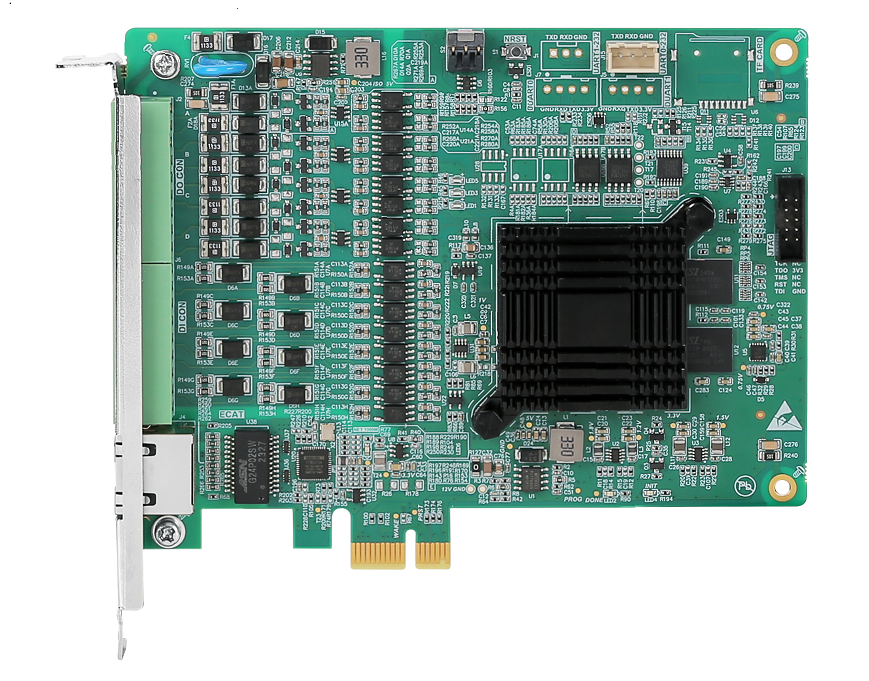

圖2 PCIe-1E16 EtherCAT通訊卡

PCIe-1E16通訊卡提供16路NPN型隔離數字量DO輸出，用戶可以使用SDK庫提供的接口進行控制。DO通過功能復用提供了4路PWM脈沖輸出和4組脈沖控制輸出，全部使用高速IO接口，脈沖頻率最高可以達到500KHz，最多可以控制8路單脈沖電機或4路單脈沖+4路雙脈沖電機。其中4路PWM脈沖輸出支持單脈沖輸出，可以將普通DO引腳作為方向引腳組合控制單脈沖驅動器。4組脈沖控制輸出每組由PUL+DIR兩路信號組成，支持單脈沖和雙脈沖模式，可以控制單脈沖和雙脈沖驅動器，同時支持連續輸出和指定脈沖數量輸出模式，可以精確控制電機的速度和位置。

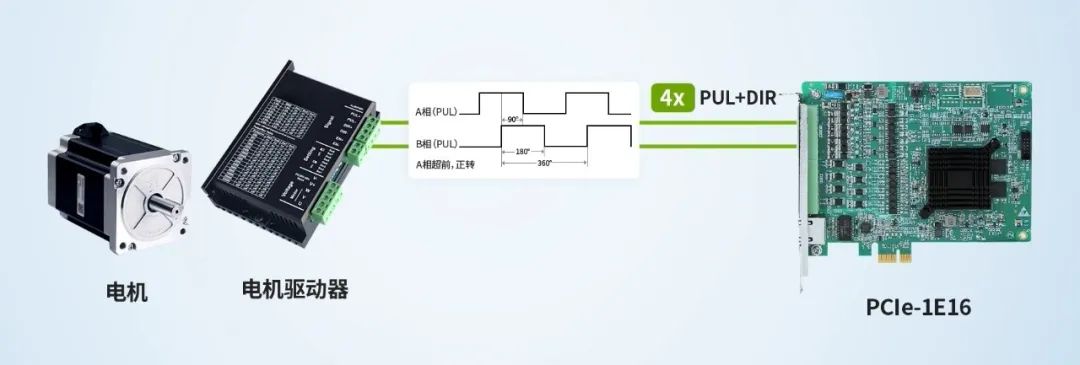

圖3 PCIe-1E16通過脈沖信號控制電機

常見的脈沖信號可以分為單脈沖和雙脈沖，有以下3種脈沖信號模式：

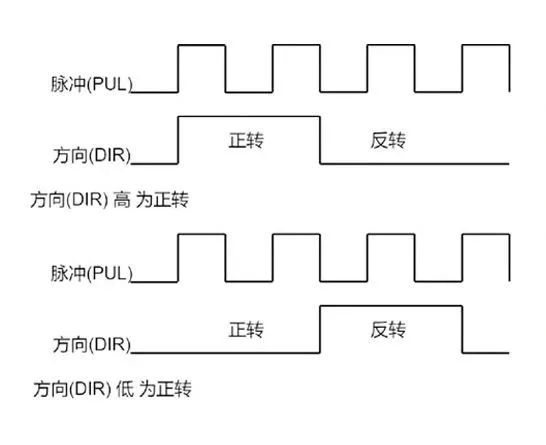

1. 單脈沖：脈沖+方向；

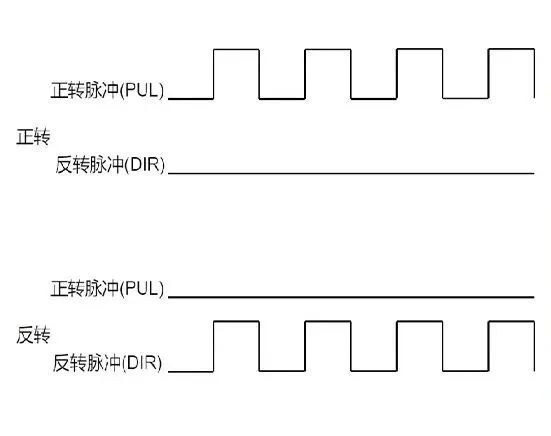

1. 雙脈沖：CW/CCW脈沖系列；

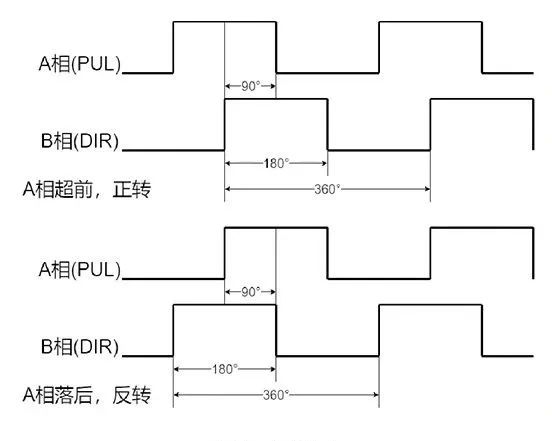

1. 雙脈沖：AB項脈沖。

PCIe-1E16的每一種脈沖信號模式還支持連續脈沖輸出和指定脈沖數量輸出兩種模式，能夠?qū)崿F(xiàn)對電機速度位置的精準控制。
