在電源產品的研發調試中，市電測量是一個基礎且關鍵的環節。但一個看似簡單的接線動作，背后可能隱藏著導致跳閘、甚至燒毀儀器的風險。如何讓手中的ZDS3024E示波器安全、精準地完成市電測量？本文將解析市電測量的核心要點，揭示常見的操作誤區，并提供兩種行之有效的安全測量方案。

第一步先搞懂：市電線路里的“三線密碼”

安全測量的起點，必須分清火線（L）、零線（N）、地線（E）的區別，它們并非可以隨意連接的普通導線。

火線 (Live / L)：也稱相線，由發電站或變電站提供，電壓為220Vrms，是帶電的“能量線”。人體直接接觸會引發觸電，顏色規范通常為紅、黃、綠，絕對危險，操作時務必遠離；

零線 (Neutral / N)：為火線提供電流回路，在發電站或變電站端接地。由于是“遠端接地”，居民樓用戶端的零線可能帶有微弱電壓，相對火線更安全，顏色規范通常為黑、藍；

地線 (Earth / E)：是電路的“安全生命線”，在居民樓用戶端直接接入大地，電勢為零，是絕對安全的零電勢參考點。顏色固定為黃綠雙色，測量時需優先連接此處。

核心知識點：火線帶高壓，零線需謹慎，地線最安全。接線前進行確認，是保障安全的第一道防線。

第二步確認設備能力：ZDS3024E與探頭的“參數匹配”

ZDS3024E示波器能否測量市電？答案是肯定的，但必須滿足參數要求和規范操作。

首先，示波器主機量程足夠。我國市電標準是220Vrms（有效值）、50Hz，示波器的輸入電壓標注通常是“有效值（Vrms）”。市電220Vrms對應的峰值約為311V（220×1.414，√2≈1.414），以ZDS3024E示波器為例，在示波器通道接口處有明確標識，輸入300Vrms，完全覆蓋市電測量需求。

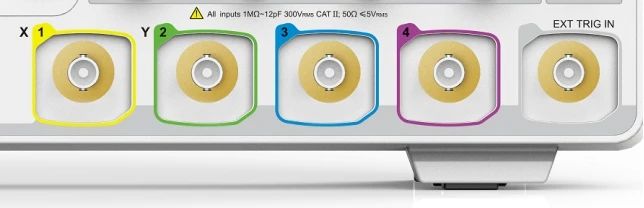

圖1 示波器通道接口圖

其次，探頭的選擇和設置是關鍵。標配的無源探頭必須遵循檔位規則：

1X檔（禁止使用）：如ZP1025SA探頭，其150Vrms的耐壓低于市電電壓220Vrms。在此檔位下測量市電，會導致探頭損壞。

• 10X檔（必須使用）：如ZP1050A探頭，具備 CAT II 300Vrms的耐壓等級，進行市電測量時，需要將探頭撥至10X檔。

警惕！規避這三種高風險操作

風險一：探頭直接測火線-零線，瞬間短路跳閘

普通示波器（包括ZDS3024E）的外殼、探頭地線都與市電地線直接相連。若直接用探頭“火線接正、零線接負”，相當于火線/零線→探頭正極→示波器→地線→大地，形成短路回路。后果：輕則觸發漏電保護跳閘，重則燒毀示波器輸入電路，甚至引發觸電。

圖2 示波器直接測火線/零線

風險二：拔除電源地線進行“浮地”測量，外殼帶電致命
為了避免短路而拔掉示波器的接地線，是一種更危險的做法。示波器屬于非隔離設備，需要正常接地。當接地線斷開時，會使示波器內部Y電容導致設備金屬外殼和探頭地線夾帶上約110V的危險電壓。

后果：高電壓會直接擊穿探頭內部分壓電阻或電容，并可能將高壓傳導至示波器，造成通道永久性損壞。

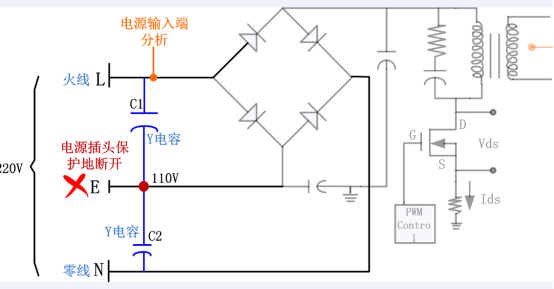

圖3 去掉地線外殼帶電110V原理圖

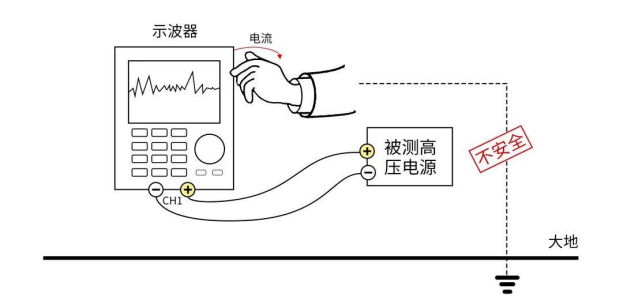

圖4 浮地測量法

風險三：忽略探頭檔位，超量程測量燒設備

使用1X檔測量220V市電，屬于典型的超量程操作。

后果：高電壓會直接擊穿探頭內部分壓電阻或電容，并可能將高壓傳導至示波器，造成通道永久性損壞。

掌握兩種可靠的安全測量方案

遵循正確的方法，用ZDS3024E測量市電可以兼顧精準與安全。

方案一：A-B偽差分測量（標配探頭適用）

普通探頭可以使用示波器先測火線-地線，再測零線-地線，得出市電電壓，也就是常說的A-B法，雙通道再搭配ZDS3024E的數學運算功能就能輕松實現市電測量，操作如下：1、把通道1、通道2探頭的負端都牢牢接至市電地線；2、通道1探頭正端接火線，通道2探頭正端接零線；

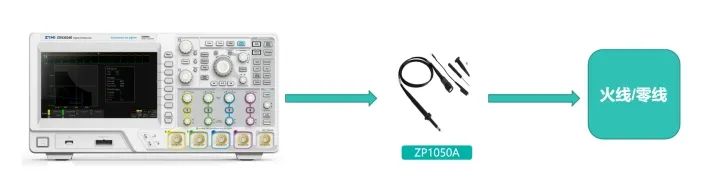

圖5 方法1 X10無源探頭測試法

3、打開ZDS3024E的數學運算功能中的高級計算進行自定義運算，選擇“CH1 - CH2”，屏幕顯示的就是市電真實波形，數值精準且安全。

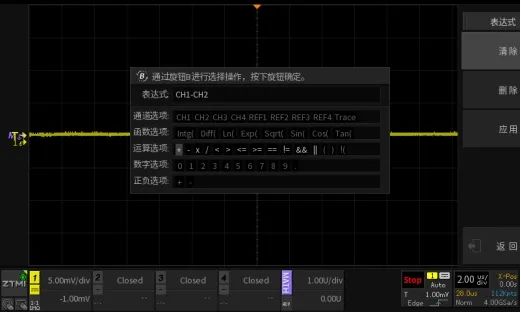

圖6 高級計算

方案二：高壓差分探頭測試法
預算充足的話，搭配高壓差分探頭是最優解：

原理優勢：探頭內部通過高阻隔離設計，輸入端正負端分別接火線和零線，無需接地，徹底避免短路風險；

操作優勢：正反接都安全，測量時ZDS3024E電源線無需去掉三線插頭的接地端，波形直接顯示，操作簡單高效；

使用提示：確保示波器通道的探頭比要跟高壓差分探頭相匹配，避免出現測試結果不準的情況；

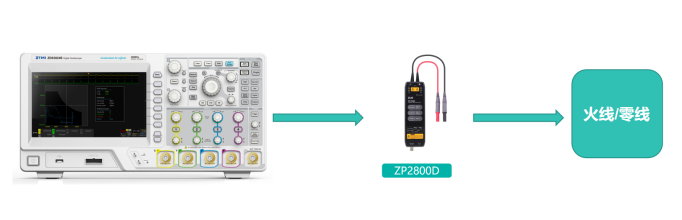

圖7 方法2 高壓差分探頭測試法

結語：安全比精準更重要

用ZDS3024E測量市電前務必“三檢查”：

1、確認探頭檔位：嚴格置于10X檔，且耐壓標簽清晰標注“CAT II 300Vrms”；

2、確認接線順序：接線時先接地線，再接信號線；拆線時先斷信號，后斷地；

3、確認工作環境：保持工作臺干燥，身體與接地物體（如金屬桌）絕緣。ZDS3024E是調試利器，但高壓測量容不得半點馬虎。規范操作才能既出數據，又保安全！轉發給身邊用示波器的朋友，讓更多人避開這些致命陷阱！
