EasyGo DeskSim是一款配置型的實時仿真軟件，它允許用戶將 Simulink 算法程序快速部署到 EasyGo 實時仿真機上。實時仿真機支持選配不同的 FPGA 芯片和 IO 模塊，能夠處理高速信號，并通過 IO 模塊輸出真實的仿真結果，可滿足用戶在科研、教學或工業測試中的多樣化需求。

本篇視頻主要為大家分享基于設備 EGBox Mini，通過利用EasyGo DeskSim教你快速實現 PWM 波信號輸出。

實時仿真：信號輸出

01軟件特點

圖形化配置交互功能：EasyGo DeskSim采用圖形化配置操作，支持模型讀取，C代碼自動生成，模型一鍵下載運行，波形數據實時顯示，數據實時存儲等功能。

操作簡單：配置界面只需進行模型的載入，刷新，編輯，移除操作。

智能檢測：模型載入后會自動檢測，發現錯誤會提示用戶修改。

易用工具箱：軟件中設計了各類實用工具包，方便用戶更快地進行實時仿真實驗。

FPGA電路模型在線調參：FPGA 上載入的電路模型參數可以修改，在運行過程中可隨時修改參數來觀測波形變化。

02應用指南

為了幫助用戶進一步了解和掌握 EasyGo DeskSim 軟件，本期主要以使用 EGBox mini 設備，應用 DeskSim 快速通過 DO 輸出 PWM 波信號為例，教你快速實現信號輸出。

模型部署

啟動 Simulink，可以看見我的模板中出現8個 Template。本篇中我們僅需輸出一組 PWM 波信號，選擇“EasyGo Template：CPU+FPGA”，創建出“CPU+FPGA”的框架模型。

由于是 CPU+FPGA 聯合仿真模型，所以核心代碼在 CPU 子系統和 FPGA 子系統里面。

打開 CPU 子系統，可以看到一個簡單的三相正弦波參考波生成程序。我們本次目標僅需要通過 DO 輸出一組 PWM 波，需要對模型進行修改（詳見視頻操作）。

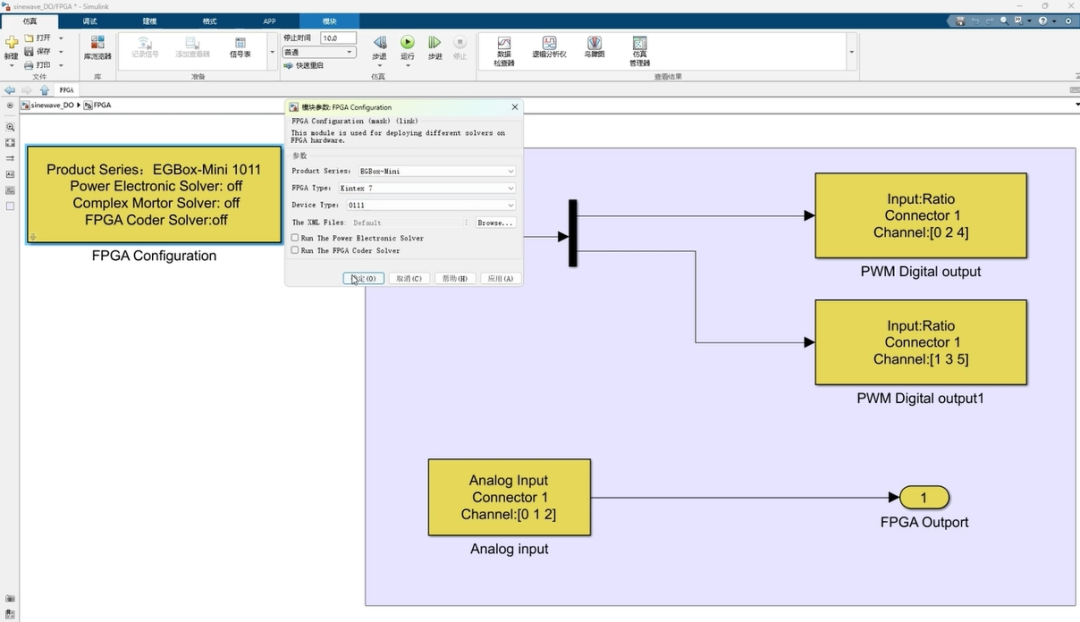

模型修改完成后，進入 FPGA 子系統。點擊模塊“FPGA Configuration”選擇設備和板卡。接著點擊 PWM 模塊完成配置（詳見視頻），最后保存模型。

實時仿真

模型建好后啟動設備 EGBox mini，連接上位機進行 ping 接（如視頻所示）。然后，開始進行實時仿真。

要實時控制 PWM 波的占空比頻率以及初始相位角，我們需要將 PWM 模塊中的載波類型選擇“dynamic”，具體操作如下：

1、打開Simulink，在我的模板中選擇“EasyGo Template：FPGA Alone”，將UI Control中輸入通道改為3個（分別為 PWM 波的占空比、頻率以及初始相位角）。

2、進入 FPGA 系統。打開“FPGA Configuration”模塊，選擇設備及板卡，并取消勾選“Run The Power Electronic Solver”，僅保留輸入。

3、打開庫瀏覽器。在EasyGo Real-Time中找到 PWM 模塊并添加至模型，將輸入通道數改為3，然后對 PWM 模塊進行配置（輸出口選擇 DO0，載波類型選擇動態載波，死區時間為1us）。

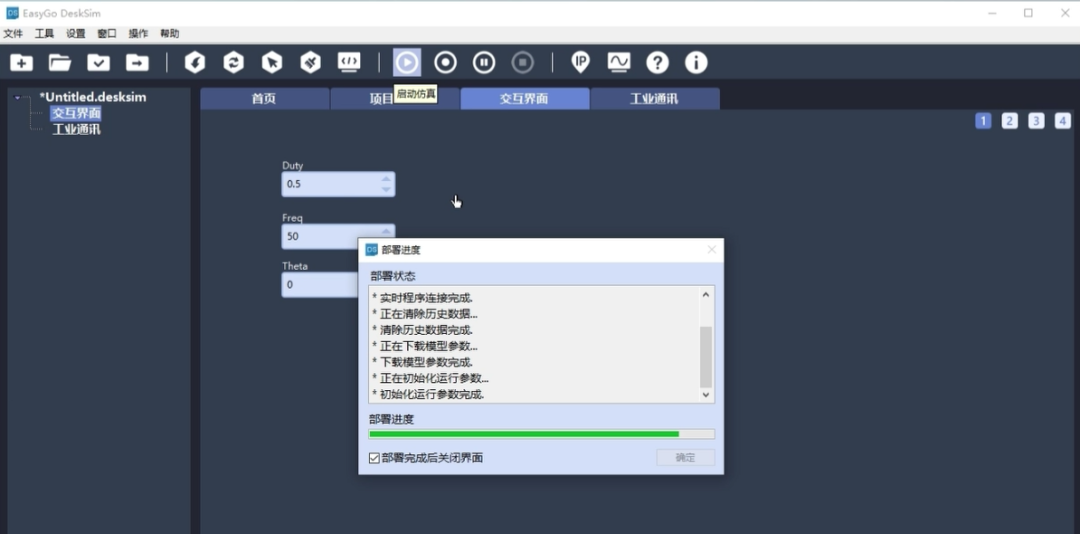

4、打開 EasyGo DeskSim 導入模型，確認載入模型無誤后進入交互界面。輸入 PWM 波的占空比、頻率及初始相位后，開始運行。

觀測驗證

上位機觀測波形正常后，需要用示波器觀測驗證。

如視頻所示：占空比為50%，頻率為50Hz，初始相位為0，觀測示波器波形正常。

調整占空比為30%，觀測示波器波形占空比為30%；將頻率由50Hz改為10000Hz，觀測到示波器右下角頻率變?yōu)?0000Hz；調整初始相位角分別為180°和0°示波器兩個波形剛好相差180°證完成。

停止運行后，保存文件方便下次打開。

應用 DeskSim 快速實現 PWM 波信號輸出操作教程就分享到這里了，下期我們會繼續為大家分享利用 DeskSim 快速實現 PWM 波信號采集操作教程。需要更多DeskSim實時仿真應用教程，歡迎私信/留言咨詢獲取。
