電源模塊的供電電壓也就輸出電壓，輸出電壓的變化幅度越小，則說明供電的電源模塊越穩定，而一款能穩定輸出的電源模塊可以保障產品的安全性和穩定性，所以電源模塊供電電壓（輸出電壓）測試是必不可少的測試項目。

理論上，電源模塊的輸出電壓應該為額定輸出電壓，且保持穩定不變，但是在現實中，由于設計工藝、電路損耗等因素的影響，電源模塊的輸出電壓是持續變換的，不過通常有±2%~±5%的允許誤差范圍，輸出電壓在這個范圍內，則我們都認為電源模塊是合格的。

電源模塊

說完基礎知識，那就開始說明電源模塊輸出電壓的測試流程了。
測試電源模塊的輸出電壓一般會使用可編程電源、臺式萬用表和電子負載進行?？删幊屉娫唇o電源模塊進行供電，電子負載和臺式萬用表則接入電源模塊的輸出端。具體的測試步驟很簡單。
1.空載電壓測試。
通?？蛰d電源值很接近輸出電壓的標稱值（略高），如果空載電壓值在誤差范圍內，則電源模塊合格，但是如果遠超標稱值，則電源模塊存在故障。
流程步驟：
斷開電源模塊與負載的連接，使用可編程電源給電源模塊通電。
將萬用表調至直流電壓檔，選擇合適量程。
用萬用表表筆接觸電源模塊的輸出端子。
讀取電壓值，記錄數據。

測試項目

2.帶載電壓測試
電源模塊帶載狀態下的輸出電壓值也應該接近標稱值（略低），同時如何滿載電壓超過誤差范圍，則說明電源模塊帶載能力不足，可能是內部元器件老化、濾波不良或設計缺陷。
流程步驟;
按額定電流的 30%、50%、100% 分檔設置負載。
連接可編程電源、電源模塊、電子負載和萬用表。
通電后，待負載穩定，讀取萬用表的電壓值，記錄不同負載下的輸出電壓數據。
3.動態負載測試
除了以上2種基礎指標測試，如果想要測試負載突變場景中的供電電壓，就需要測試電源模塊的動態負載了。測試動態負載可以再添加一臺示波器，以便觀察負載變化過程中的供電電壓變化趨勢。
步驟流程：
使用可編程電源給電源模塊供電，電子負載、示波器和萬用表接入電源模塊的輸出端
啟動電子負載的動態負載模式，并設置好變化參數，這個模式可以模擬負載的快速變化場景。
啟動測試，觀察示波器中輸出電源的變化趨勢，也可以查看萬用表電壓是否穩定，是否出現大幅波動或跌落。

電源模塊測試

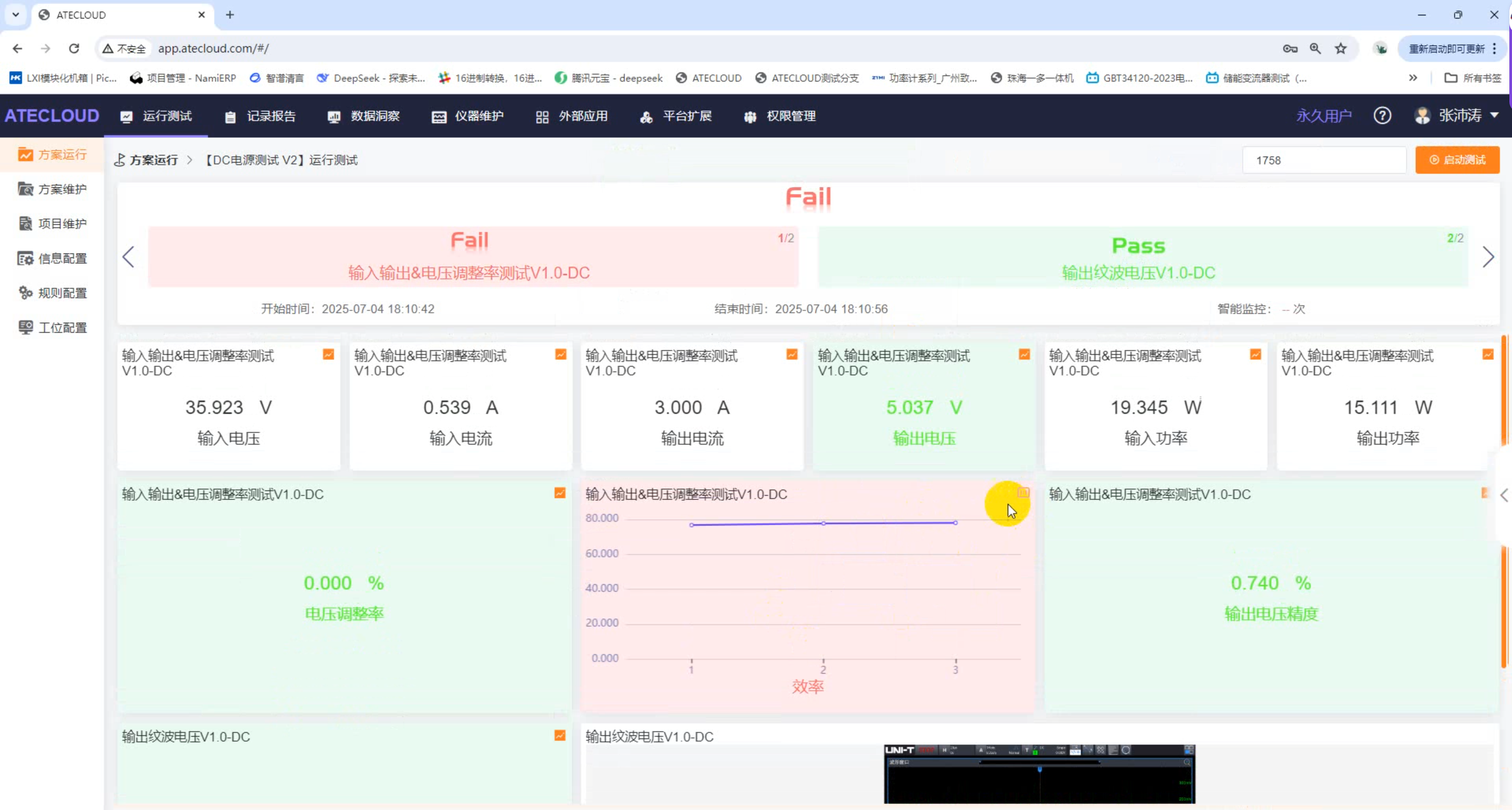

通過以上的測試則可以輕松判斷出電源模塊的供壓是否穩定，從而側面反應出該電源模塊的安全性和穩定性。當然除了以上手動測試外，也可以直接將儀器連接好，使用自動化測試系統ATECLOUD，一鍵自動化測試，測試過程中可實時采集數據和波形，而且平臺還會對測試到的輸出電壓值進行判定，免去人工測試流程和數據采集計算的過程，在批量測試中可大幅度提升測試效率。
