TPS92001/2 系列通用 LED 照明 PWM 控制器包含離線隔離或非隔離 LED 所需的控制和驅動電路照明應用。

控制器可以支持切相 TRIAC 調光，只需最少的外部 組件。 控制器還可以用于級轉換，其中功率因數 （PF） 超過照明法規要求。 這些 控制器還具有可訪問的 5V 基準電壓源，可用于為微控制器或其他低功耗外圍組件供電?？刂破髟诠潭l率電流模式下工作，開關，外部部件最少 計數。 內部實現的電路包括欠壓鎖定，具有啟動電流小于 100 μA、確保鎖存作的邏輯、PWM比較器以及用于吸收或源峰值電流的圖騰柱輸出級。 這 輸出級，適用于驅動N溝道MOSFET，在關斷狀態下為低電平。振蕩器頻率和最大占空比由兩個電阻和一個電容器進行編程。
*附件：tps92001.pdf

TPS92001/2 系列還具有全周期軟啟動功能。該系列提供UVLO 閾值和滯后電平，適用于離線和 DC-DC 系統。 這 TPS92001/2采用8引腳MSOP （DGK）和8引腳SOIC （D）封裝。

特性

• 單級設計的理想選擇
• 支持隔離和非隔離拓?fù)?/li>
• 切相 TRIAC 可調光
• 很少的外部元件模式作
• 寬占空比范圍，適用于寬輸入電壓或調光范圍
• 方便的5V基準輸出
• 欠壓鎖定，確保安全作
• 工作頻率達 1 MHz
• 0.4A 源極/0.8A 灌頻 FET 驅動器
• 100 μA低啟動電流
• 應用
  • 用于 A19 E12/E26/27、GU10、MR16、PAR30/38 整體燈的住宅 LED 照明驅動器
  • 壁燈、通道照明和頭頂照明的驅動器
  • 墻面清洗、建筑和展示照明的驅動因素

參數

方框圖

?一、產品概述?
TPS92001/2是德州儀器（TI）推出的通用LED照明PWM控制器系列，專為離線式隔離/非隔離LED驅動應用設計，支持相位切割TRIAC調光功能。

• ?關鍵特性?：
  • 單級設計，支持1MHz高頻操作
  • 0.4A源/0.8A灌電流MOSFET驅動
  • 100μA低啟動電流，5V參考電壓輸出
  • 寬輸入電壓范圍（10V/15V UVLO閾值）

?二、應用場景?

• 住宅照明：A19/E26/E27/GU10/MR16/PAR燈具
• 商業照明：壁燈、走廊照明、建筑裝飾照明

?三、技術細節?

1. ?核心功能模塊?
   • ? 電流檢測（CS引腳） ?：通過1V閾值調節初級電流，集成斜率補償。
   • ?振蕩器?：頻率由外部電阻（RRTC/RRTD）和電容（CCT）編程（典型值100kHz）。
   • ?軟啟動?：SS引腳通過6μA電流源充電實現漸進式啟動。
2. ?保護機制?
   • 欠壓鎖定（UVLO）：TPS92001（10V開啟/8V關閉），TPS92002（15V開啟/8V關閉）
   • ESD防護：2000V人體模型/1500V充電設備模型
3. ?封裝與熱性能?
   • 8引腳MSOP（DGK）和SOIC（D）封裝
   • 最大結溫125°C，SOIC-8熱阻165°C/W（無氣流）

?四、典型應用電路?

• ?隔離反激拓?fù)?/strong>?（圖3）：集成TRIAC調光接口，需注意空載禁止操作。

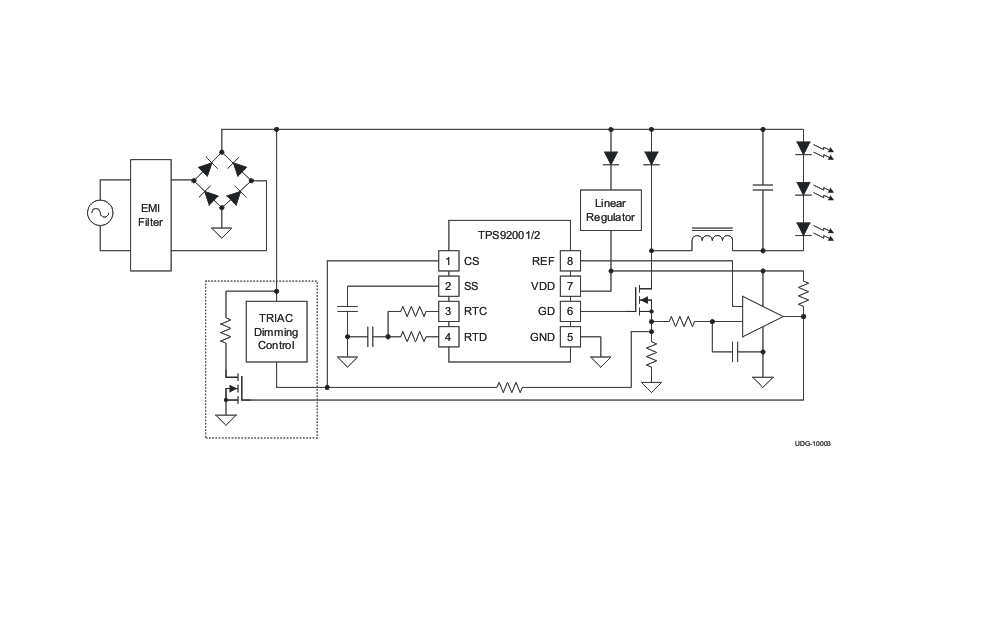

• ?非隔離Buck拓?fù)?/strong>?（圖4）：低側倒置架構，適配調光需求。

?五、設計要點?

• ?布局建議?：REF和VDD引腳需就近放置0.47μF/1μF低ESR陶瓷電容。
• ?時序控制?：最大占空比70%，通過RTC/RTD電阻調節（最小RRTC=10kΩ）。
