Texas Instruments TPSM82902降壓式轉換器是一款非常高效、小型、易于使用和靈活的同步降壓直流-直流轉換器，采用MicroSiP封裝。TPSM82902提供可選擇的開關頻率，即2.5MHz或1.0MHz，允許使用小型組件并提供快速瞬時響應。

數據手冊；*附件：Texas Instruments TPSM82902降壓式轉換器數據手冊.pdf

通過DCS控制拓撲結構，TI TPSM82902降壓式轉換器支持±1%的高輸出電壓 (V ~~OUT~~ ) 精度。該器件的寬輸入電壓范圍為3V至17V，支持各種標稱輸入，如12V電源軌、單電池或多電池鋰離子以及5V或3.3V電源軌。TPSM82902在輕載時自動進入節能模式（如果選擇自動PFM/PWM），以保持高效率。此外，為了在微小負載下提供高效率，該器件具有4μA的典型低靜態電流。AEE，如啟用，可在VIN 、V~~OUT~~ 和負載電流范圍內提供高效率。 TPSM82902包括一個MODE/Smart CONF輸入，用于設置內部/外部分壓器、開關頻率、輸出電壓放電和自動節能模式或強制PWM操作。

TPSM82902采用小型11引腳MicroSiP封裝，尺寸為3.0mm x 2.8mm x 1.6mm，集成1μH電感器。

特性

在廣泛的占空比和負載范圍內具有高效率
- IQ 為4μA（典型）
- R~~DS(ON)~~ ：62mΩ（高側）和22mΩ（低側）
3mm x 2.8mm x 1.6mm MicroSiP?封裝
連續輸出電流：高達2A
溫度（-40°C至125°C）范圍內，反饋電壓精度為±0.9%
可配置輸出電壓選項：
- VFB 外部分頻器：0.6V至5.5V
- V~~SET~~ 內部分頻器，16個選項：0.4V 至5.5V
帶100%模式的DCS控制拓撲結構
使用 TPSM82902 使用 WEBENCH? 功率設計器創建一個自定義設計
通過MODE/S-CONF引腳實現靈活性
- 切換頻率：2.5MHz或1.0MHz
- 強制PWM或自動 (PFM) 節能模式，提供動態模式切換選項
- 自動效率提高 (AEE)
- 輸出放電開/關
高度靈活且易于使用
- 優化引腳分配，用于單層路由
- 精密使能輸入
- 電源正常狀態輸出
- 可調整的軟起動和跟蹤
無需外部自舉電容器

簡化原理圖

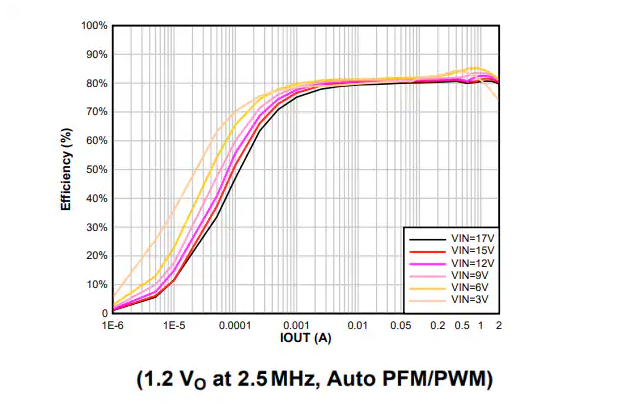

效率與輸出電流

TPSM82902同步降壓式轉換器電源模塊深度解析

一、產品核心特性

TPSM82902是德州儀器推出的高性能同步降壓DC-DC轉換器模塊，采用創新的MicroSiP?封裝技術，具有以下突出特性：

?超高集成度?：3.0mm×2.8mm×1.6mm微型封裝，集成1μH電感器
?寬電壓范圍?：3-17V輸入電壓，0.6-5.5V可調輸出電壓
?高效能表現?：
- 4μA典型靜態電流
- 62mΩ高邊/22mΩ低邊MOSFET導通電阻
- 高達2A連續輸出電流
?精密控制?：
- ±0.9%輸出電壓精度(-40°C至125°C)
- DCS-Control?拓撲結構
?靈活配置?：
- 16種預設輸出電壓選項(0.4V-5.5V)
- 外部電阻可調輸出
- 可編程軟啟動

二、關鍵電氣參數

2.1 基本規格

參數	條件	最小值	典型值	最大值	單位
輸入電壓	-	3	-	17	V
輸出電壓	外部反饋	0.6	-	5.5	V
最大輸出電流	連續	-	-	2	A
開關頻率	可配置	1.0	-	2.5	MHz
靜態電流	工作模式	-	4	-	μA

2.2 保護特性

熱關斷保護：170°C觸發
過流保護：
- 高邊MOSFET：3.6-5.3A
- 低邊MOSFET：3.4-4.2A
欠壓鎖定：2.85V(上升)/2.7V(下降)

三、功能架構解析

3.1 核心模塊組成

?功率轉換單元?：
- 集成62mΩ高邊和22mΩ低邊MOSFET
- 內置1μH功率電感
- 無需外部自舉電容
?控制邏輯?：
- DCS-Control拓撲架構
- 可配置開關頻率(1.0/2.5MHz)
- 自動效率增強(AEE)功能
?保護機制?：
- 熱關斷保護
- 過流限制
- 欠壓鎖定(UVLO)

3.2 引腳功能詳解

引腳	名稱	關鍵功能
1,2	VIN	電源輸入，需就近布置輸入電容
3	EN	精確使能輸入(0.9V閾值)
4	MODE/S-CONF	工作模式/智能配置輸入
7	FB/VSET	反饋電壓/預設電壓選擇
9,10	VOUT	輸出電壓引腳

四、PCB布局關鍵要點

?功率路徑設計?：
- 輸入/輸出電容盡量靠近芯片引腳
- 使用寬銅箔降低寄生阻抗
- 避免在SW引腳下方走敏感信號線
?熱管理建議?：
- 充分利用GND焊盤散熱
- 添加多個熱過孔連接各層銅箔
- 高溫區域避免布置熱敏感元件
?信號布線規范?：
- FB走線短且遠離開關節點
- SS/TR引腳布線避免串擾
- PG開漏輸出需上拉電阻

五、典型應用場景

?工業自動化?：
- PLC模塊電源
- 工業傳感器供電
- 現場總線設備
?通信設備?：
- 5G小基站
- 光模塊電源
- 網絡交換機
?消費電子?：
- 物聯網終端
- 便攜式設備
- 智能家居控制器
