芯片燒錄領域的領導者昂科技術在推出新版燒錄軟件的同時，也宣布擴充了其兼容芯片型號列表。其中德州儀器的32位微控制器TMS320F28377SPTP在新增型號之中，已獲得昂科通用燒錄平臺AP8000的支持。
C2000?32位微控制器針對處理、感應和驅動進行了優化，以提高實時控制應用（如工業電機驅動器、光伏逆變器和數字電源、電動汽車和運輸、電機控制以及感應和信號處理）的閉環性能。C2000系列包含高級性能MCU和入門級性能MCU。
TMS320F28377SPTP是一款功能強大的32位浮點微控制器單元 (MCU)，專為工業電機驅動器、光伏逆變器和數字電源、電動汽車和運輸以及感應和信號處理等高級閉環控制應用而設計。為了加速應用開發，提供了適用于C2000 MCU的DigitalPower軟件開發套件 (SDK)和適用于C2000?MCU的MotorControl軟件開發套件(SDK)。
實時控制子系統基于TI的32位C28x浮點CPU，提供200MHz的信號處理性能。C28x CPU的性能通過新型TMU加速器和VCU加速器得到了進一步提升，TMU加速器能夠快速執行變換和轉矩環路計算中常見的三角運算的算法；VCU加速器能夠縮短編碼應用中常見的復雜數學運算的時間。
TMS320F28377SPTP微控制器產品系列具有CLA實時控制協處理器。CLA是一款獨立的32位浮點處理器，運行速度與主CPU相同。該CLA對外設觸發器作出響應，并與主C28x CPU同時執行代碼。這種并行處理功能可以有效地將實時控制系統的計算性能提高一倍。通過利用CLA為時間關鍵型功能提供服務，主C28x CPU可以自由地執行其他任務，如通信和診斷。
TMS320F28377SPTP支持高達1MB(512KW)且具有誤差校正代碼(ECC)的板載閃存以及高達164KB(82KW)的SRAM。CPU上還有兩個128位安全區用于代碼保護。
TMS320F28377SPTP還集成了高性能模擬和控制外設，以進一步實現系統整合。四個獨立的16位ADC可準確、高效地管理多個模擬信號，從而最終提高系統吞吐量。新型Σ-Δ濾波器模塊(SDFM)與Σ-Δ調制器配合使用可實現隔離式電流并聯測量。帶有窗口比較器的比較器子系統(CMPSS)允許在超過或未滿足電流限制條件的情況下對功率級進行保護。其他模擬和控制外設包含DAC、PWM、eCAP、eQEP以及其他外設。
EMIF、CAN模塊(符合ISO 11898-1/CAN 2.0B標準)等外設以及新型uPP接口擴展了 TMS320F28377SPTP的連接性。uPP接口是C2000? MCU的新功能，支持利用相似的uPP 接口與FPGA或其他處理器實現高速并行連接。最后，具有MAC和PHY的USB 2.0端口使用戶能夠輕松地將通用串行總線(USB)連接功能添加到其應用中。
昂科是德州儀器（TI）官方推薦的第三方燒錄合作伙伴，昂科的AP8000可燒錄德州儀器全系列的芯片。特別是C2000系列，AP8000專門針對C2000系列的燒錄要求進行了特別設計，在燒錄穩定性和芯片ESD保護方面進行了增強，是C2000系列DSP的最佳量產化燒錄設備。

TMS320F28377SPTP

主要特征
? TMS320C28x 32位CPU
– 200MHz
– IEEE 754單精度浮點單元(FPU)
– 三角函數加速器(TMU)
– Viterbi/復雜數學單元(VCU-II)
? 可編程控制律加速器(CLA)
– 200MHz
– IEEE 754單精度浮點指令
– 獨立于主CPU執行代碼
? 片上存儲器
– 512KB (256KW)或1MB (512KW) 閃存(ECC保護)
– 132KB (66KW)或164KB (82KW) RAM(ECC保護或奇偶校驗保護)
– 支持第三方開發的雙區安全
– 唯一識別號
? 時鐘和系統控制
– 兩個內部零引腳10MHz振蕩器
– 片上晶體振蕩器
– 窗口看門狗計時器模塊
– 丟失時鐘檢測電路
? 1.2V內核、3.3V I/O設計
? 系統外設
– 兩個支持ASRAM和SDRAM的外部存儲器接口(EMIF)
– 6通道直接存儲器存取(DMA)控制器
– 多達169個具有輸入濾波功能的獨立可編程、多路復用通用輸入/輸出(GPIO)引腳
– 擴展外設中斷控制器(ePIE)
– 支持多個具有外部喚醒功能的低功耗模式(LPM)
? 通信外設
– USB 2.0(MAC+PHY)
– 支持12引腳3.3V兼容通用并行端口(uPP)接口
– 兩個控制器局域網(CAN)模塊(引腳可引導)
– 三個高速(高達50MHz)SPI端口(引腳可引導)
– 兩個多通道緩沖串行端口(McBSP)
– 四個串行通信接口(SCI/UART)(引腳可引導)
– 兩個I2C接口(引腳可引導)
? 模擬子系統
– 多達四個模數轉換器(ADC)
– 16位模式
– 每個為1.1MSPS(系統吞吐量高達4.4MSPS)
– 差分輸入
– 多達12個外部通道
– 12位模式
– 每個為3.5MSPS(系統吞吐量高達14MSPS)
– 單端輸入
– 多達24個外部通道
– 每個ADC上有一個采樣保持(S/H)電路
– ADC轉換的硬件集成后處理
– 飽和失調電壓校準
– 設定點計算的誤差
– 具有中斷功能的高電平、低電平和過零比較
– 觸發至采樣延遲采集
– 八個具有12位數模轉換器(DAC)參考的窗口比較器
– 三個12位緩沖DAC輸出
? 增強型控制外設
– 具有增強特性的24個PWM通道
– 16個高分辨率脈寬調制器(HRPWM)通道
– 8個PWM模塊的A、B通道均具有高分辨率
– 死區支持(在標準分辨率和高分辨率上)
– 6個增強型采集(eCAP)模塊
– 3個增強型正交編碼器脈沖(eQEP)模塊
– 8個Δ-Σ濾波器模塊(SDFM)輸入通道，每通道有2個并聯濾波器
– 標準SDFM數據濾波
– 比較器濾波器，用于在超出范圍情況下進行快速響應
? 可配置邏輯塊(CLB)
– 增強現有外設功能
– 支持Position Manager(位置管理器)解決方案
? 功能安全合規型
– 為功能安全應用而開發
– 提供的文檔有助于使ISO 26262系統設計符合ASIL D、IEC 61508 SIL 3、IEC 60730 C 類和UL 1998 2類標準
– 硬件完整性高達ASIL B和SIL 2級
? 安全相關認證
通過TUV SUD進行，ISO 26262認證達到ASIL B級且IEC 61508認證達到SIL 2級
? 封裝選項：
– 無鉛，綠色環保封裝
– 337焊球全新細間距球陣列(nFBGA) [后綴ZWT]
– 176引腳PowerPAD?熱增強型低剖面四通道扁平封裝(HLQFP) [PTP后綴]
– 100引腳PowerPAD熱增強型薄型四通道扁平封裝(HTQFP) [PZP后綴]
? 溫度選項：
– T：–40°C至105°C結溫
– S：–40°C至125°C結溫
– Q：–40°C至125°C的自然通風下(汽車應用的AEC Q100合格認證)

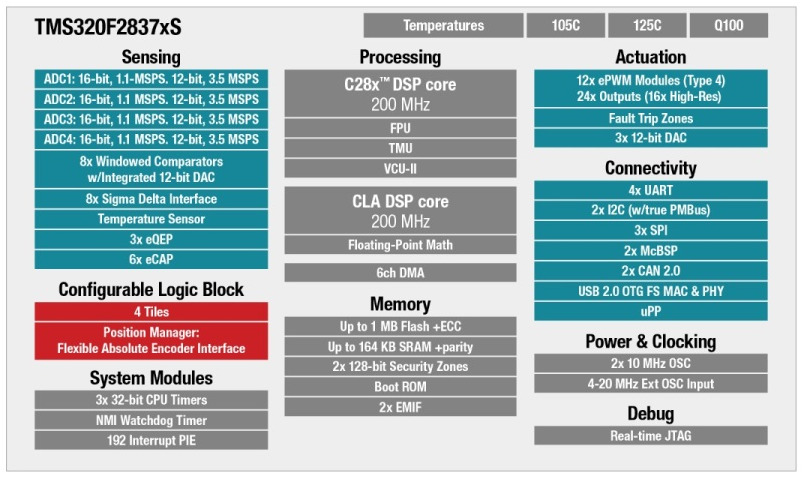

功能框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋德州儀器全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_芯片燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋infineon, ST, NXP, MPS, Microchip等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
