應用

在新能源汽車的電子液壓制動系統中，電動閥門（如比例電磁閥或高速開關閥）扮演著關鍵角色，用于精確控制液壓回路中的流量與壓力。為確保閥門的響應速度、控制精度與可靠性，必須在研發與生產階段進行嚴格的性能測試。本案例客戶需要一套高精度、高穩定性的測試系統，以模擬真實工況下閥門的運行狀態，驗證在不同電流/電壓輸入下的開合度、液阻及流量特性。

挑戰

電動閥門的開合度與控制電流之間存在顯著的非線性關系，這就要求測試系統必須具備千分之二級別的控制與采集精度，否則無法準確反映閥門的真實性能。同時測試中需要同步采集多路壓力與流量信號，并輸出多路控制信號，系統的復雜度和同步性要求特別高。測試過程對實時性與穩定性的要求也非常苛刻，超標的數據延遲或輸出抖動都可能導致測試結果無效?？蛻暨€希望在保證性能的前提下，能夠快速將系統集成至現有研發平臺中，降低二次開發成本和時間投入。

解決方案

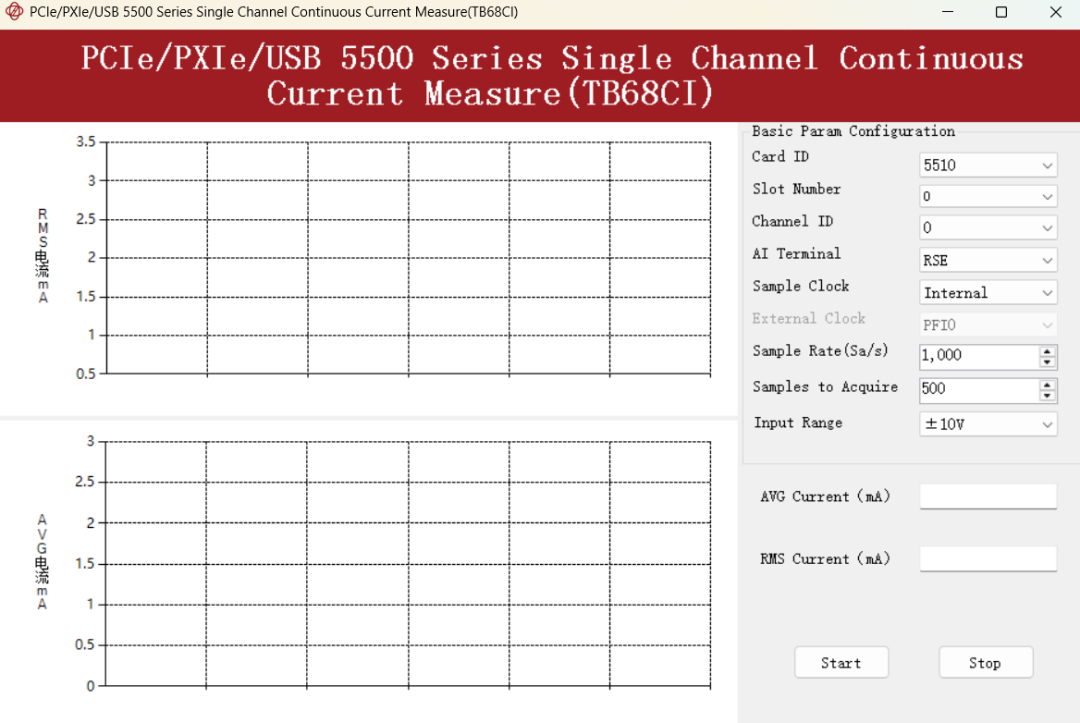

簡儀科技提供了一套完整的測控解決方案，完美應對了客戶的各項挑戰。該方案基于PCIe-5516高精度采集模塊，搭配TB-68CI-16輸入接線盒和SC-VCO-8輸出接線盒，實現了對多路信號的高精度采集與控制。系統通過16通道，18位1.25 MS/s模擬輸入模塊實時采集壓力傳感器信號，并通過2通道16位2.86 MS/s模擬輸出模塊精確輸出控制信號。TB-68CI-16接線盒將0~20 mA電流信號轉換為±10 V電壓信號，完美適配采集模塊的輸入范圍；SC-VCO-8接線盒則將0~5 V控制信號轉換為0~20 mA電流輸出，直接驅動電動閥門。采用簡儀提供的C# 驅動與示例程序，客戶能夠快速上手并輕松完成自定義測試流程的開發工作。

使用的簡儀產品

硬件

PCIe-5516：高精度140 ppm，16通道18位1.25 MS/s模擬輸入，2通道16位2.86 MS/s模擬輸出

TB-68CI-16：16通道0~20 mA轉±10 V輸入接線盒

SC-VCO-8：8通道0~5 V轉0~20 mA輸出接線盒

軟件

基于開源免費的銳視測控軟件開發應用程序

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C# 語言開發，提供了一個強大、AI工具豐富、易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC驗證服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

通過簡儀科技的高精度數據采集與信號調理解決方案，客戶成功構建了一套穩定、高效的新能源汽車電動閥門測試系統，不僅顯著提升了測試精度與效率，也為其產品研發與質量控制提供了堅實的數據支撐。
