手機中框作為連接屏幕、電池與后殼的核心結構件，其幾何精度與表面質量直接決定整機裝配良率與使用體驗。光子精密GL-8000系列3D 線激光輪廓測量儀憑借非接觸式、高精度的檢測優勢，不僅能實現平面度、段差等基礎參數的精準量測，更可針對中框細分結構（如邊角圓弧、螺孔特征、按鍵槽）與表面缺陷（如凹陷）進行深度檢測，以下從檢測細節拓展與專項技術支撐兩方面展開解析。

一、手機中框檢測細節拓展：從基礎參數到細分場景全覆蓋

1. 邊角與過渡區域檢測：規避裝配卡頓與應力集中

手機中框的曲面屏幕、曲面后殼多設計為圓弧過渡，傳統二次元測量易因視角遮擋導致曲面精度偏差，而 3D 線激光輪廓測量儀可通過定制化掃描方案實現曲面檢測：

圓弧輪廓度檢測：采用高分辨率激光線（4096 個輪廓點數）對中框邊角進行連續掃描，采集密集三維坐標點，通過圓弧擬合算法計算實際 曲面與設計值的偏差。例如當設計 R 角為 0.3mm 時，可精準識別 0.25mm 或 0.45mm 的細微偏差，避免因 曲面過小導致裝配時屏幕邊緣受壓碎裂，或 曲面過大造成貼合間隙漏光。

直角邊垂直度檢測：中框的側邊與底面（如按鍵槽的側壁與槽底）垂直度要求極高，設備通過GL-8000系列3D線激光輪廓測量儀，分別獲取側壁與槽底的輪廓數據，計算兩平面的夾角偏差。

2. 功能性結構檢測：保障組件裝配與功能實現

手機中框上的螺孔、攝像頭定位槽、充電口預留孔等功能性結構，其位置度、深度、同軸度直接影響后續組件安裝，3D 線激光輪廓測量儀可實現多維度精準量測：

同軸度檢測：中框上的固定螺孔需保證高度一致，設備通過對螺孔掃描，獲取螺孔的 3D 輪廓數據，計算高度偏差與孔軸線的同軸度。若螺孔高度不一，會導致螺絲鎖附不牢固；同軸度偏差過大則會造成螺絲傾斜，擠壓周邊元器件（如電池保護板）。

攝像頭定位槽檢測：中框上的攝像頭模組定位槽（通常為矩形槽）需保證槽底平面度與側壁平行度，設備通過 “面掃描 + 邊掃描” 組合模式，先測量槽底平面度，再掃描四側側壁的平行度偏差，確保攝像頭模組安裝后無傾斜，避免成像偏移、對焦不準問題。

3. 表面缺陷檢測：提升產品外觀與耐用性

手機中框的凹陷等缺陷，傳統人工目視檢測漏檢率高，3D 線激光輪廓測量儀可實現自動化缺陷識別：

表面平整度檢測：部分中框因沖壓工藝偏差，會出現局部微小凸起，雖不影響裝配，但會影響產品外觀。設備通過表面高度差掃描，識別凸起區域并生成高度熱力圖，實現 “幾何缺陷 - 外觀缺陷” 的聯動檢測。

二、中框檢測專項技術支撐：針對材質與結構的精準優化

1. 高動態HDR技術：解決反光與紋理干擾

手機中框多為鋁合金，表面經噴砂或陽極氧化后存在細微紋理，易導致激光反射不均勻，影響測量精度。GL-8000系列3D 線激光輪廓測量儀通過以下技術優化實現精準檢測：

形狀保持過濾功能：在保持目標物原始形狀情況下，排除反射光波動干擾，確保數據準確性。

輪廓對齊功能：用X、Z、θ等參數精確補償2D輪廓，消除振動、偏心、工件彎曲等對圖像質量的影響，生成更清晰、準確的3D圖像，為后續檢測提供技術支持。

2. 高速掃描與多臺拼接技術：匹配產線節拍需求

手機中框生產節拍快，3D 線激光輪廓測量儀需在短時間內完成全維度檢測，同時保證定位精準，避免因工件擺放偏差導致的測量誤差：

多臺拼接技術：采用分區域掃描策略，將中框劃分為屏幕貼合邊、后殼扣合邊、功能性結構區 3 個獨立掃描區域，通過 3 組3D線激光輪廓測量儀同步掃描，較單相機掃描效率提升3倍。例如在檢測150mm×70mm 的中框時，可同時完成平面度、R 角、螺孔的檢測，滿足產線 100% 全檢需求。

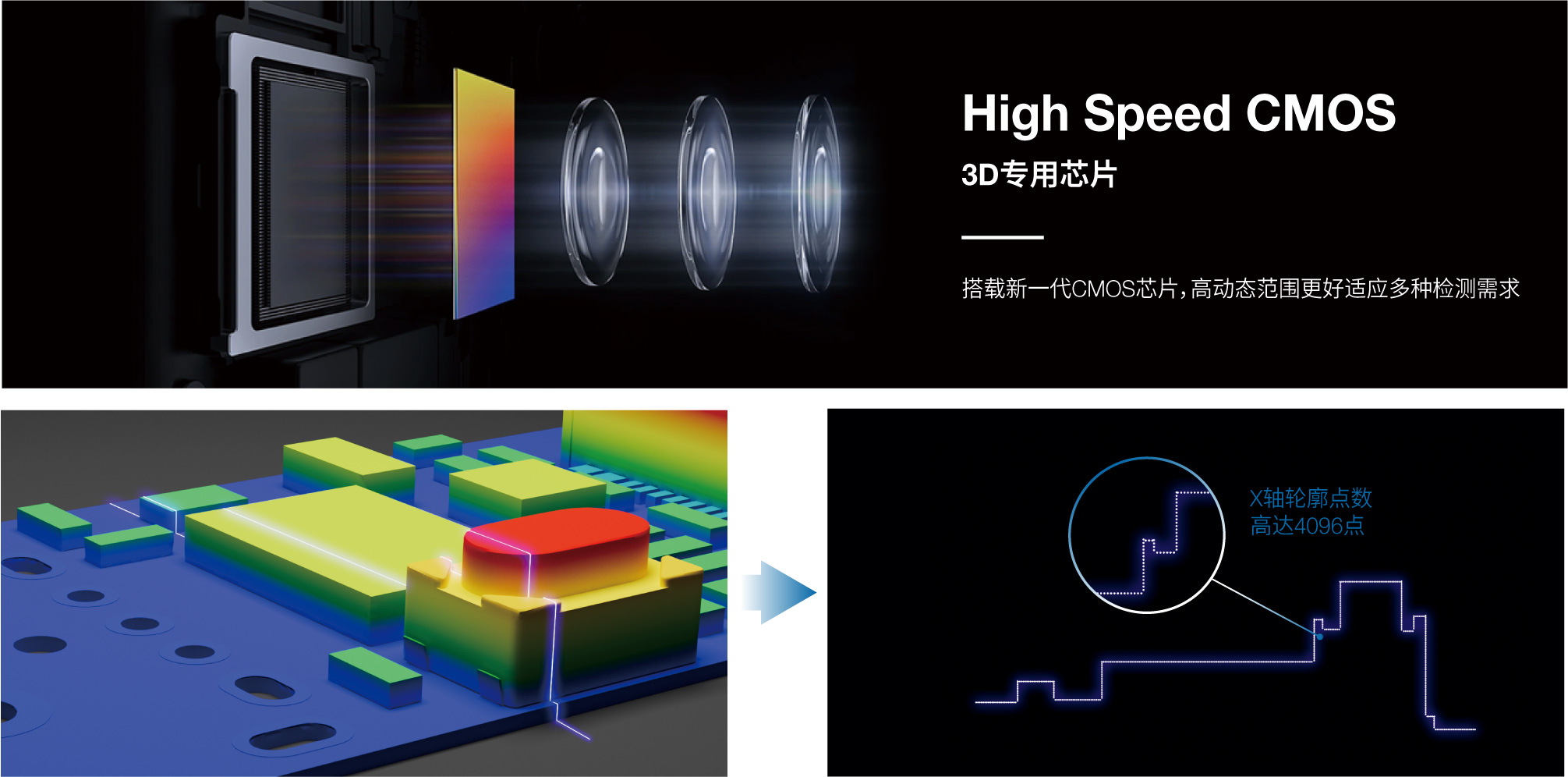

高速采樣：采樣速度全畫幅可達4KHz，最高49KHz，在高速生產環境中迅速準確響應。同時結合3D視覺算法和高效處理器，支持點云重建、圖像配準、形狀識別和缺陷檢測等關鍵功能，對捕獲的圖像數據進行即時處理與分析，實現高速精確的三維測量和分析。

3. 數據處理與報告生成技術：助力工藝優化

針對中框檢測數據，設備需快速生成可視化報告，并支持與上游工藝設備聯動，實現閉環控制：

實時偏差分析與可視化：測量完成后，1 秒內生成三維輪廓模型與點云圖，用不同顏色標注高度區域，同時自動計算測量值，并支持二次開發，提示工藝調整（如 CNC 切削參數優化）。

MES 系統數據交互：檢測數據可實時上傳至生產執行系統（MES），按批次統計中框合格率、主要超差項（如平面度超差占比、螺孔深度偏差分布），幫助工程師定位工藝瓶頸。

三、與傳統檢測方式的對比優勢：效率與精度雙重突破

在平面度檢測精度上，GL-8000系列3D 線激光輪廓測量儀可達到 0.02% of F.S.線性精度，相較于傳統二次元測量的精度有顯著提升，而人工目視檢測完全無法對平面度精度進行量化；

在 R 角檢測效率方面，3D 線激光輪廓測量儀僅需 1秒 / 個，遠快于傳統二次元測量的 3 秒 / 個，更能避免人工目視檢測中超過 30% 的漏檢率；

對于螺孔高度檢測，3D 線激光輪廓測量儀采用非接觸式測量，高度偏差可控制在 ±0.01mm，無工件損傷風險，傳統二次元測量雖能檢測，但接觸式探頭易刮傷孔壁，人工目視檢測則完全無法實現螺孔深度的量化檢測。

從上述對比可見，光子精密GL-8000系列3D 線激光輪廓測量儀在中框檢測中實現了 “精度提升、效率提升、缺陷識別率提升”，徹底解決了傳統檢測方式的漏檢、效率低、易損傷工件等痛點，成為手機中框精密制造的核心質控設備。
