SG8410B高電壓線性穩壓器----一顆在100V輸入下仍可穩定輸出50mA的“小身材、大能量”LDO。它用23μA超低靜態電流、±1.5%輸出精度、160°C熱關斷及短路保護，重新定義了“高壓、低耗、高可靠”的電源邊界，為工程師提供前所未有的設計自由度。

01三大創新性能，直擊高壓供電痛點

100V連續耐壓 + 110V瞬態生存

無需前級TVS或降壓模塊，一顆LDO直接掛母線，節省BOM與面積。

23μA靜態電流 / 8μA關斷電流

電池、超級電容、能量采集系統可“歇人不歇芯”，待機壽命延長3倍-5倍。

50mA帶載下僅2.8V壓差，±1.5%全溫區精度

給后級MCU、運放、隔離電源提供干凈、精準、低噪的輔助電源，EMI一次性通過。

02目標市場與應用場景

工業自動化——“傳感器+執行器”雙供電

24V/36V/48V導軌PLC、IO-Link、閥島、編碼器，傳統方案需DC-DC+二階LDO兩級轉換。SG8410B可直接由36V母線生成3.3V/5V，紋波<20mV，省去開關噪聲與補償煩惱，整機待機<0.5W，輕松過Energy Star。

智能照明——“交流掉電維持”黑科技

220V經整流后母線高達120V，燈具需維持BLE/Zigbee模塊3s以上掉電上報。SG8410B 100V輸入+10μA級靜態電流，讓維持電容體積縮小一半，燈頭溫度降低8℃，壽命翻倍。

以太網供電（PoE）——“PD端輔助電源”

PoE++（90W）PSE輸出54V，PD需給MCU、數字隔離器、eFuse提供12V/5V偏置。SG8410B從54V直接取電，50mA足以驅動光耦與繼電器；短路時120mA精準限流，保護PSE不被拉回。

物聯網傳感器——“電池+能量采集”混合供電

4～20mA回路、NB-IoT水表、風電塔振動監測，往往只有200μA平均預算。SG8410B 23μA靜態電流，比常規高壓LDO低60%，讓同一節ER18505電池多工作5年，現場維護成本直降40%。

車載12V/24V系統——“拋負載”生存者

ISO 7637-2 Pulse 5b 87V/400ms拋負載測試，SG8410B 110V瞬態耐壓無需額外TVS，直接為CAN/LIN收發器、車規MCU提供5V待機電源，簡化AEC-Q100外圍，縮短開發周期30%。

03設計友好，方便使用

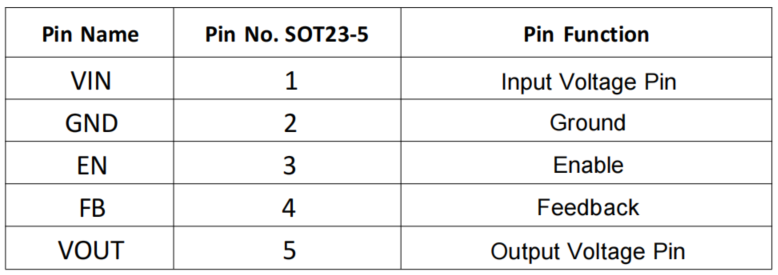

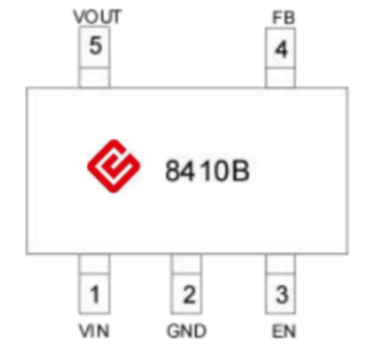

SOT23-5L 3*3mm，0.95mm腳距，兼容自動光學檢測

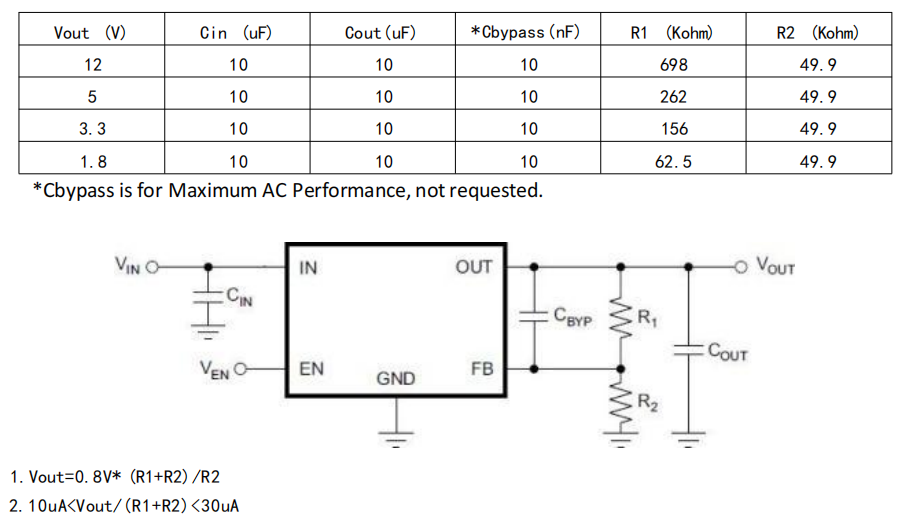

外圍僅4顆阻容：CIN≥0.47μF、COUT≥2.2μF，R1/R2任意設定1.8～12V輸出

內置補償，無需ESR折中；支持鋁電解/陶瓷/鉭電容，Layout“一線到底”

-40~105°C工業級溫區，160℃熱關斷+140℃回滯，終身免校準

PCB Layout 指導

CIN和 COUT 離 LDO 盡可能近，一般推薦 CIN=COUT在 1uF-10uF 之間，需要注意輸入電容耐壓值。

LDO 輸入端建議串聯 10Ω左右的電阻，以吸收前級輸入尖峰電壓。

盡量大的鋪地面積，可以提高抗干擾性，增加 LDO 散熱性能。
