LMK04816 器件是業界性能最高的時鐘調理器，具有卓越的性能 時鐘抖動清理、生成和分配，具有滿足下一代需求的高級功能 系統要求。雙環路PLLATINUM架構支持111 fs RMS抖動（12 kHz至12 kHz 20 MHz）或低于200 fs RMS抖動（12 kHz至20 MHz）使用低噪聲VCXO模塊 低成本的外部晶體和變?nèi)?a target="_blank">二極管。

雙環架構由兩個高性能鎖相環 （PLL） 組成，一個 低噪聲晶體振蕩器電路和高性能壓控振蕩器 （VCO）。 第一個PLL（PLL1）提供低噪聲抖動清除器功能，而第二個PLL（PLL2） 執行時鐘生成。PLL1 可以配置為與外部 VCXO 模塊配合使用 或帶有外部可調諧晶體和變?nèi)荻O管的集成晶體振蕩器。使用時 PLL1具有非常窄的環路帶寬，使用優異的近相位噪聲（偏移低于50 kHz）的 VCXO 模塊或可調諧晶體來清潔輸入時鐘。使用 PLL1 的輸出 作為PLL2的干凈輸入基準，鎖定集成VCO。PLL2的環路帶寬 可以優化以清除集成VCO 優于 PLL1 中使用的 VCXO 模塊或可調諧晶體。
*附件：lmk04816.pdf

特性

• 超低RMS抖動性能
  • 100 fs RMS 抖動（12 kHz 至 20 MHz）
  • 123 fs RMS 抖動（100 Hz 至 20 MHz）
• 雙環路PLLATINUM? PLL架構
  • PLL1
    • 集成低噪聲晶體振蕩器
      電路
    • 輸入時鐘丟失時的保持模式
      • 自動或手動觸發和
        恢復
  • PLL2
    • 歸一化1Hz PLL本底噪聲為
      –227 dBc/Hz
    • 相位檢測器速率高達 155 MHz
    • OSCin 倍頻器
    • 集成低噪聲VCO
    • VCO 頻率范圍為 2370 MHz
      至 2600 MHz
• 三個帶LOS的冗余輸入時鐘
  • 自動和手動切換模式
• 50% 占空比輸出分頻，1 至 1045（偶數
  和奇數）
• LVPECL、LVDS或LVCMOS可編程
  輸出
• 精密數字延遲，固定或動態
  可調
• 25 ps 步進模擬延遲控制，高達 575 ps
• 1/2 時鐘分配周期步進數字延遲，
  高達 522 步
• 13 個差分輸出;多達 26 個單端
  • 多達5個VCXO和晶體緩沖輸出
• 時鐘速率高達 2600 MHz
• 0-延遲模式
• 上電時三個默認時鐘輸出
• 多模：雙 PLL、單 PLL 和時鐘
  分配
• 工業溫度范圍：–40°C 至 +85°C
• 3.15V 至 3.45V 工作電壓
• 封裝：64 引腳 WQFN （9.0 × 9.0 × 0.8 mm）

參數

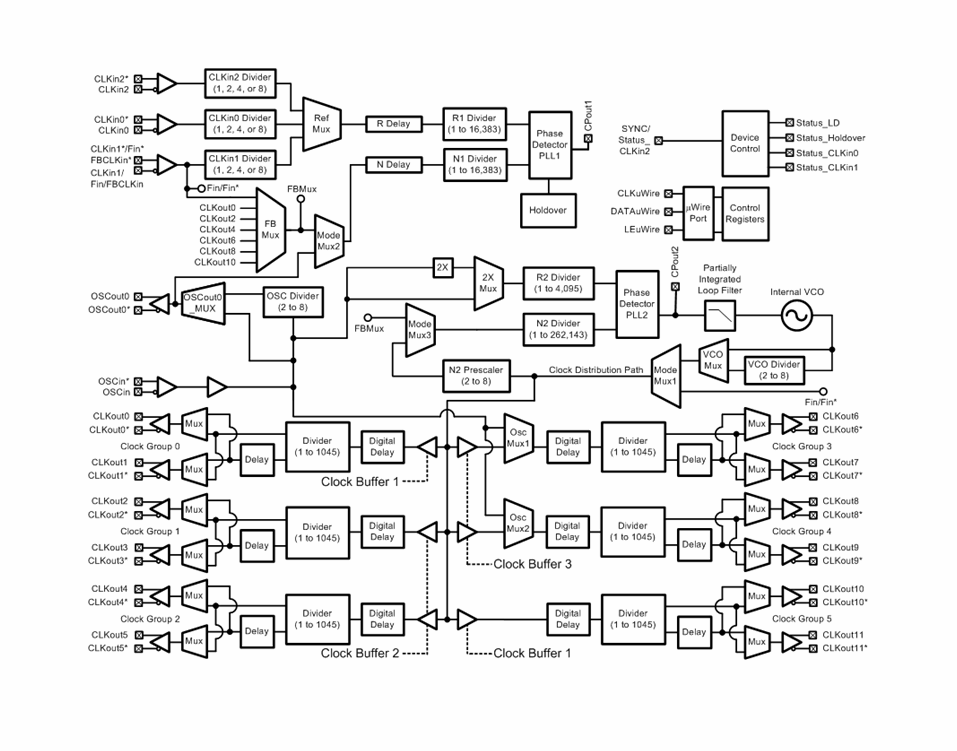

方框圖

LMK04816是德州儀器（TI）推出的高性能時鐘調節器，專為低噪聲時鐘抖動清理、生成和分配設計，適用于下一代系統需求。以下是核心要點總結：

?1. 關鍵特性?

• ?超低RMS抖動性能?：12 kHz至20 MHz帶寬下僅100 fs，100 Hz至20 MHz帶寬下123 fs。
• ?雙環PLL架構?：
  • ?PLL1?：集成低噪聲晶體振蕩器電路，支持輸入時鐘丟失時的保持模式（Holdover）。
  • ?PLL2?：歸一化1 Hz PLL噪聲低至-227 dBc/Hz，相位檢測速率高達155 MHz，集成低噪聲VCO（2370 MHz至2600 MHz）。
• ?冗余輸入時鐘?：3路冗余輸入（CLKin0/1/2），支持自動/手動切換。
• ?靈活輸出配置?：
  • 13個差分輸出（最多26個單端輸出），支持LVPECL、LVDS或LVCMOS可編程輸出。
  • 50%占空比分頻（1至1045，支持奇偶分頻）。
• ?精密延遲控制?：
  • 數字延遲（25 ps步進，最大575 ps）。
  • 模擬延遲（半時鐘周期步進，最多522步）。

?2. 主要應用?

• 數據轉換器時鐘和無線基礎設施。
• 網絡通信（SONET/SDH、DSLAM）。
• 醫療、視頻、軍事及航空航天設備。
• 測試與測量儀器。

?3. 功能描述?

• ?雙環PLL架構?：PLL1用于抖動清理，PLL2用于時鐘生成，結合VCXO或晶體優化相位噪聲。
• ?輸入切換模式?：支持手動、引腳選擇和自動切換，確保時鐘冗余。
• ? 保持模式（Holdover） ?：在輸入時鐘丟失時維持輸出頻率穩定性。
• ? 時鐘同步（SYNC） ?：支持多輸出相位對齊，可通過數字延遲調整相對相位。
• ?0延遲模式?：通過內部或外部反饋路徑實現輸入與輸出時鐘的相位同步。

?4. 工作模式?

• ?雙環模式?（默認）：PLL1清理輸入時鐘，PLL2生成低噪聲輸出。
• ?單環模式?：禁用PLL1，直接使用PLL2和OSCin參考。
• ?時鐘分配模式?：將CLKin1直接分配至輸出，支持分頻和延遲。
• ?外部VCO模式?：通過Fin端口接入外部VCO，擴展頻率范圍。

?5. 編程與控制?

• ?寄存器配置?：通過MICROWIRE接口編程32位寄存器，支持時鐘分頻、延遲、輸出類型等參數設置。
• ?動態數字延遲?：支持實時調整輸出相位，最小步進為半時鐘周期。
• ?狀態監控?：通過專用引腳（如Status_LD、Status_Holdover）輸出鎖相狀態、保持模式等信號。

?6. 封裝與電氣特性?

• ?封裝?：64引腳WQFN（9.0 × 9.0 × 0.8 mm）。
• ?工作電壓?：3.15 V至3.45 V。
• ?溫度范圍?：-40°C至+85°C（工業級）。

?總結?：LMK04816憑借其雙環PLL架構、超低抖動和靈活配置，成為高性能時鐘管理的理想選擇，適用于對時序要求嚴苛的通信、醫療和測試設備。其豐富的功能模式和可編程性使其能夠適應多樣化的系統需求。
