CDCS503-Q1器件是一款具有擴頻功能的LVCMOS輸入時鐘緩沖器，具有可選的倍頻功能。

它與CDCS502具有相同的主要功能，但使用LVCMOS輸入級而不是CDCS502的晶體輸入級，并且CDCS503-Q1具有輸出使能引腳。

該器件在輸入端接受3.3V LVCMOS信號。
*附件：cdcs503-q1.pdf

輸入信號由鎖相環 （PLL） 處理，其輸出頻率等于輸入頻率或乘以 4 倍。

PLL 還能夠通過三角調制將時鐘信號以輸出時鐘頻率為中心以 ±0%、±0.5%、±1% 或 ±2% 的分布。

這樣，該器件可以在有或沒有SSC的情況下產生8 MHz至108 MHz之間的輸出頻率。

可以使用單獨的控制引腳來啟用或禁用輸出。CDCS503-Q1器件在3.3 V環境中工作。

它的特點是在–40°C至105°C范圍內工作，并采用8引腳TSSOP封裝。

特性

• 符合汽車應用標準
• AEC-Q100 測試指南，結果如下：
  • 設備溫度等級 2
  • –40°C 至 105°C
    環境工作溫度范圍
  • 設備 HBM ESD 分類等級 H2
  • 設備 CDM ESD 分類級別 C3B
• 易于使用的時鐘發生器
  器件系列的一部分，具有可選的擴頻時鐘 （SSC）
• 具有可選輸出頻率和可選SSC的時鐘乘法器
• SSC 可通過兩個外部引腳控制
  • ±0%、±0.5%、±1%、±2% 中心價差
• 頻率倍增可在 x1 或 x4 之間選擇，帶有一個外部控制引腳
• 通過控制引腳輸出禁用
• 單 3.3 V 器件電源
• 寬溫度范圍 –40°C 至 105°C
• 低空間消耗 8 引腳 TSSOP 封裝

參數

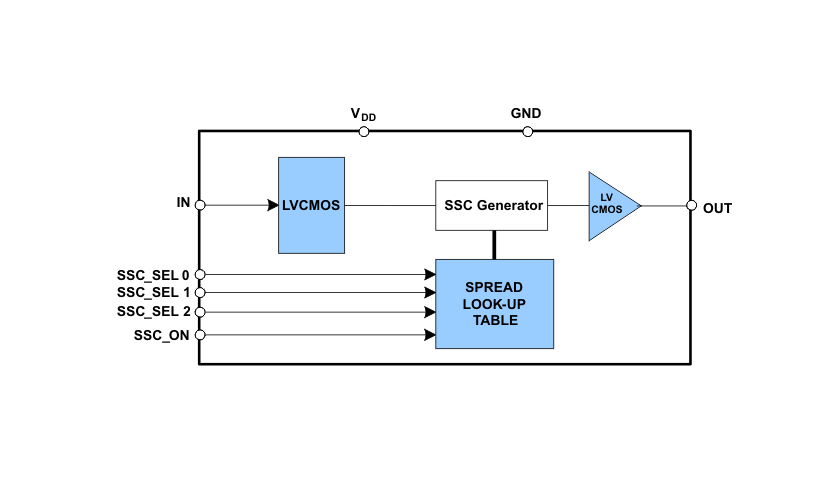

方框圖

?1. 產品概述?
CDCS503-Q1是德州儀器(TI)推出的汽車級時鐘緩沖/倍頻器芯片，具有可選擴頻時鐘(SSC)功能。主要特點包括：

• 符合AEC-Q100 Grade 2標準（-40°C至105°C工作溫度）
• 支持x1或x4頻率倍頻（通過FS引腳控制）
• 提供±0%、±0.5%、±1%、±2%四種中心擴頻調制選項（通過SSC_SEL引腳配置）
• 3.3V單電源供電，8引腳TSSOP封裝

?2. 關鍵特性?

• ?頻率范圍?：輸入8-32MHz（x1模式輸出相同頻率，x4模式輸出32-108MHz）
• ?低功耗?：典型工作電流19-22mA（x1/x4模式）
• ?EMI抑制?：通過三角波調制的SSC技術降低電磁干擾
• ?控制接口?：支持輸出使能(OE)、頻率選擇(FS)、擴頻選擇(SSC_SEL0/1)等數字控制

?3. 應用場景?
主要面向需要時鐘信號調理的汽車電子系統，特別是：

• 車載信息娛樂系統
• 高級駕駛輔助系統(ADAS)
• 其他需要EMI優化的時鐘分配場景

?4. 技術參數?

?5. 封裝與訂購信息?

• 封裝：8引腳TSSOP（PW）
• 訂購型號：CDCS503TPWRQ1
• 工作溫度：-40°C至105°C

?6. 設計注意事項?

• 需遵循ESD防護規范（HBM 1.5kV，CDM 750V）
• 建議在50Ω阻抗匹配環境下使用
• 調制頻率計算公式：
  x1模式：fmod = fIN/708
  x4模式：fmod = fIN/620
