1 概述
DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

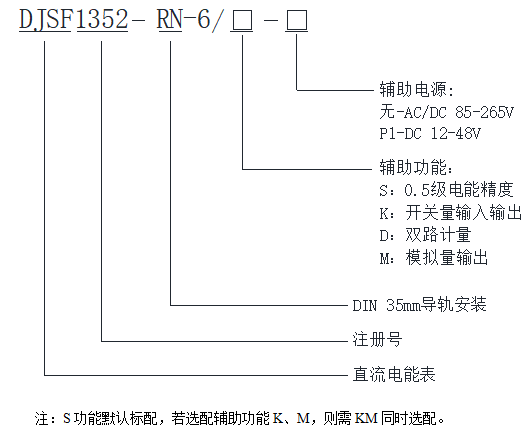

2 產品規格

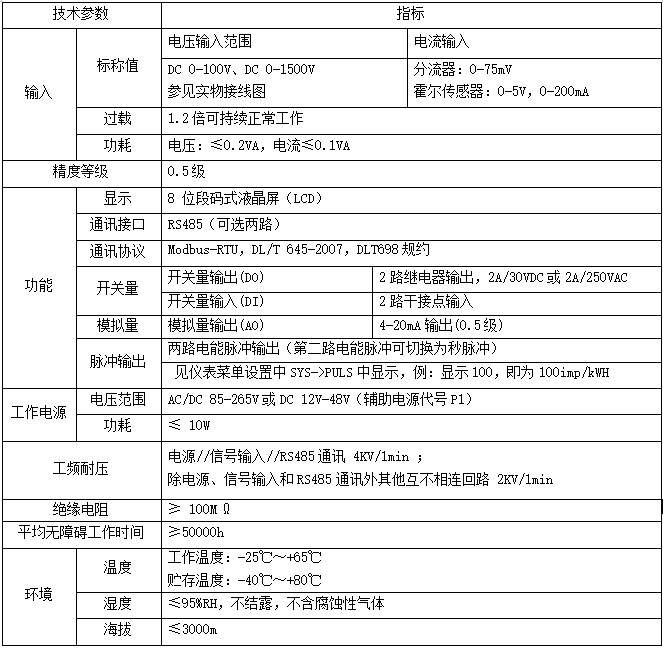

3 技術參數

4 安裝指南

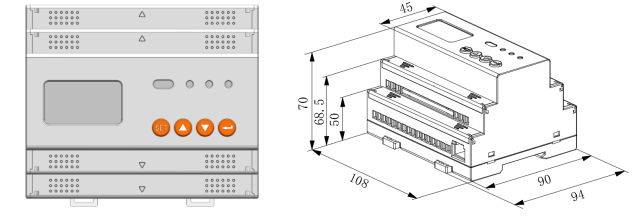

4.1 外形及安裝尺寸

4.1.1 產品安裝
采用標準的 DIN35mm 導軌式安裝

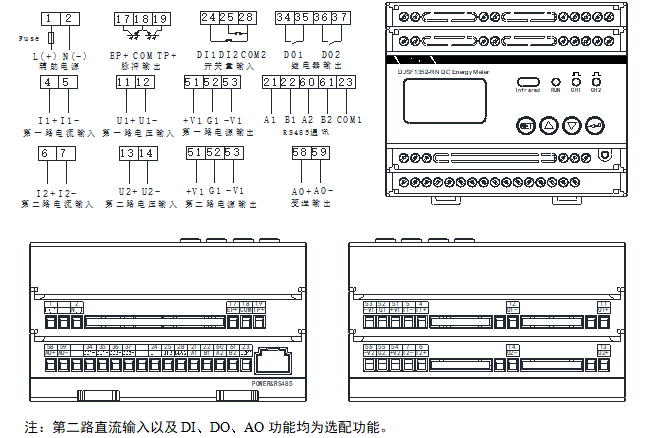

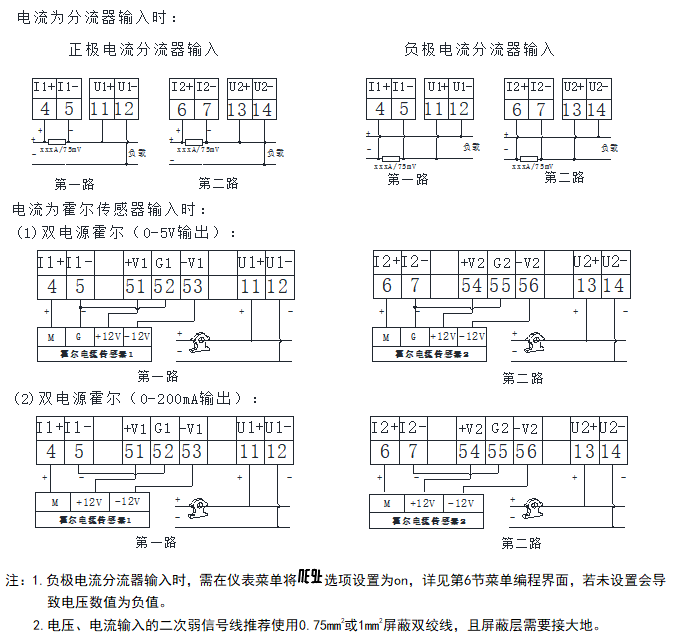

4.2 端子及接線

4.3 注意事項
4.3.1 電壓信號輸入
輸入電壓不得高于產品的額定輸入電壓的120%（一五二），在電壓輸入端須安裝1A保險絲；
4.3.2 電流信號輸入
電流輸入應使用外部（零一七六）分流器或霍爾電流傳感器；
4.3.3 端子螺絲扭力
端子螺絲緊固的扭力不得超過0.5Nm（3.5Lb-In）（零七一九）。
4.3.4 通訊接口接線
該儀表提供異步半雙工RS485通訊接口，采用MODBUS-RTU協議，各種數據信息均可在通訊線路上傳送。理論上在一條線路上可以同時連接多達128個儀表，每個儀表均可設定其通訊地址（Addr）、通訊速率也可通過設置選擇。
通訊連接建議使用三芯屏蔽線，每芯截面不小于0.5mm2，分別接A、B，屏蔽層接大地，布線時應使通訊線遠離強電電纜或其他強電場環境。
建議起始端和最末端儀表的 A、B之間均加匹配電阻，阻值范圍為20?～10k?。
