該LMH1983是一款高度集成的可編程音頻/視頻 （A/V） 時鐘發生器 適用于廣播和專業應用。它可以取代使用的多個 PLL 和 VCXO 在支持 SMPTE 串行數字視頻 （SDI） 和數字音頻 AES3/EBU 標準的應用中。 它為任何 SDI 發射器提供低抖動參考時鐘，以滿足嚴格的輸出抖動 規格，沒有額外的時鐘清潔電路。

該LMH1983具有自動輸入格式檢測功能，可對多個 A/V 進行簡單編程 輸出格式、同步鎖相或數字自由運行模式，以及各種可編程性 自動功能。公認的輸入格式包括主要視頻標準的 HVF 同步、 27 MHz、10 MHz 和 32/44.1/48/96 kHz 音頻字時鐘。
*附件：lmh1983.pdf

雙級PLL架構集成了四個PLL和三個片上VCO。第一個 級 （PLL1） 使用具有窄環路帶寬的外部低噪聲 27 MHz VCXO 來提供干凈的 下一階段的參考時鐘。第二級（PLL2、3、4）由三個并聯VCO組成 用于同時生成主要數字 A/V 時鐘基頻速率的 PLL，包括 148.5 MHz、148.5/1.001 MHz 和 98.304 MHz（4 × 24.576 MHz）。每個PLL可以生成一個時鐘和一個時序 脈沖以指示幀頂部 （TOF）。

當鎖定到基準電壓源時，內部10位ADC將跟蹤環路濾波器控制 電壓。當發生基準丟失 （LOR） 時，可以對LMH1983進行編程以保持控制 電壓，以將輸出精度保持在前一個基準電壓源的 ±0.5 ppm（典型值）以內。這 LMH1983可以配置為以無毛刺的方式重新同步到先前的參考 操作。

特性

• 四個PLL，用于同時生成A/V時鐘
  • PLL1：27 或 13.5 MHz
  • PLL2：148.5 或 74.25 MHz
  • PLL3：148.5/1.001 或 74.25/1.001 MHz
  • PLL4：98.304 兆赫 / 2 ^X^ （X = 0 到 15）
• 3 x 2 視頻時鐘交叉點
• 靈活的 PLL 帶寬可優化抖動性能
  和鎖定時間
• 軟重新同步到新參考
• 數字滯留或失去參考時自由運行
• 丟失參考和丟失 PLL 鎖定的狀態標志
• 3.3 V單電源工作
• 我^2^C 接口，帶地址選擇引腳（3 種狀態）

參數

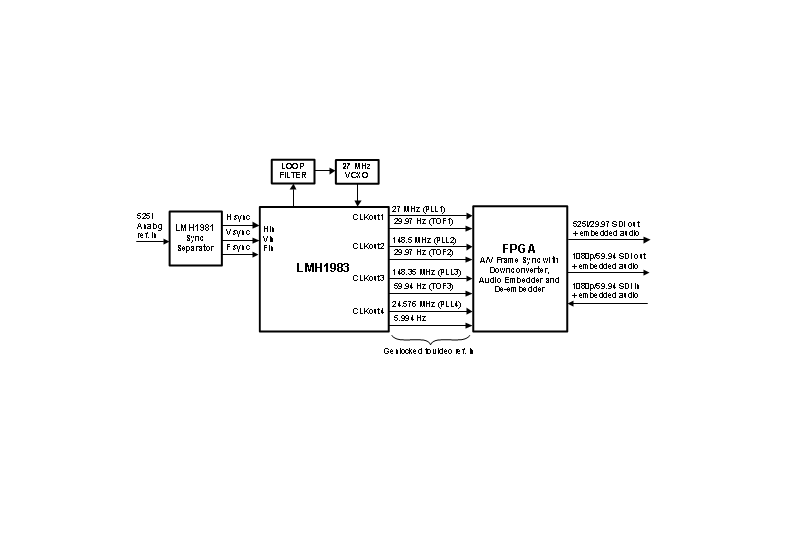

方框圖

?1. 產品概述?
LMH1983是德州儀器（TI）推出的高集成度可編程音視頻時鐘發生器，專為廣播和專業應用設計。該器件通過四路PLL同步生成多種音視頻時鐘，可替代傳統多PLL和VCXO方案，適用于SDI串行數字視頻和AES3/EBU數字音頻標準。

?2. 核心特性?

• ?四路獨立PLL?：
  • PLL1：27/13.5 MHz（需外接VCXO）
  • PLL2：148.5/74.25 MHz
  • PLL3：148.5/1.001或74.25/1.001 MHz
  • PLL4：98.304 MHz（支持2^X分頻，X=0-15）
• ?低抖動性能?：滿足SMPTE SDI輸出抖動規范，無需額外時鐘清潔電路。
• ?靈活工作模式?：支持Genlock（參考鎖定）、Free-run（自由運行）和Holdover（保持模式）。
• ?自動格式檢測?：支持NTSC、PAL、720p、1080i/p等31種標準視頻格式及用戶自定義格式。

?3. 關鍵功能模塊?

• ?輸入處理?：支持H/V/F同步信號、27 MHz時鐘、10 MHz GPS時鐘及音頻字時鐘（32/44.1/48/96 kHz）。
• ?輸出配置?：
  • 3×2視頻時鐘交叉矩陣，可靈活分配PLL輸出至CLKout1-3。
  • 每路時鐘配套TOF（幀頂脈沖）輸出，支持幀同步編程。
• ?控制接口?：I2C接口（地址可配置為0x65-0x67）。

?4. 典型應用場景?

• ?廣播設備?：SDI串行器/解串器、幀同步器、格式轉換器。
• ?專業視頻?：攝像機、投影儀、A/D-D/A轉換卡。
• ?測試測量?：音視頻測試設備時鐘源。

?5. 技術參數?

• ?電源?：3.3V單電源供電，典型功耗212mA（全功能模式）。
• ?抖動性能?：
  • 27 MHz輸出：隨機抖動2.7 ps（RMS），確定性抖動250 fs。
  • 148.5 MHz輸出：隨機抖動3.0 ps，確定性抖動8 ps。
• ?封裝?：40引腳WQFN（6mm×6mm），帶裸露焊盤散熱。

?6. 設計支持?

• ?外部元件?：需外接27 MHz VCXO和環路濾波器（推薦CTS 357LB3C027M0000）。
• ?布局建議?：差分時鐘走線需等長，避免干擾；電源層需低電感設計。

?7. 文檔結構?
包含特性說明、引腳配置、電氣特性、寄存器映射（共47個寄存器）、典型應用電路及布局示例，配套評估板（SD1983EVK）支持快速原型開發。

?附件說明?
當前文檔為完整數據手冊（SNLS309I版本），涵蓋硬件設計、軟件配置及性能測試數據，適用于工程師進行系統集成和調試。
