產品概述

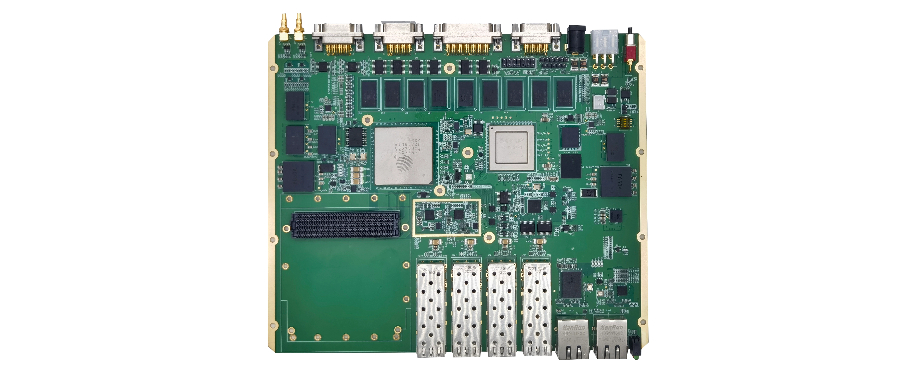

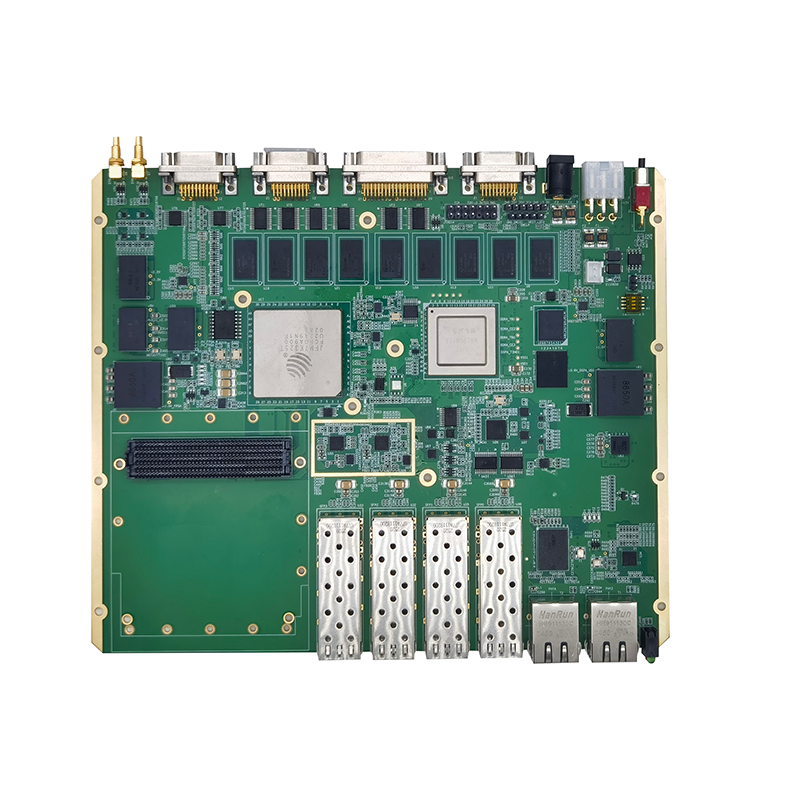

TES600G是一款基于FPGA＋DSP協同處理架構的通用高性能實時信號處理平臺，該平臺采用1片國防科大的銀河飛騰多核浮點/定點DSP FT-M6678作為主處理單元，采用1片復旦微的Kintex-7系列FPGA JFM7K325T16作為協處理單元，具有1個FMC子卡接口，具有4路SFP+萬兆光纖接口，具有2路RJ45千兆以太網接口，其中1路掛在FPGA上，另外一路掛在DSP上，處理節點之間通過高速串行總線進行互聯。

該板卡通過搭配不同的FMC子卡，可廣泛應用于軟件無線電、雷達信號處理、基帶信號處理、無線仿真平臺、高速圖形圖像處理等應用場景。

?

?

技術指標

1.處理性能：

FPGA（復旦微JFM7K325T）+FT-M6678 DSP協同架構；

DSP定點運算：40GMAC/Core*8=320GMAC；

DSP浮點運算：20GFLOPs/Core*8=160GFLOPs；

FPGA：326080 Logic Cells、16*GTX Transriver；

2. 存儲性能：

DSP處理節點：2GByte DDR3-1333 SDRAM；

DSP處理節點：4GByte Nand Flash；

FPGA處理節點：2GByte DDR3 SDRAM；

3. 接口與互聯性能：

DSP與FPGA：SRIO x4@5Gbps/lane；

DSP外掛1個RJ45千兆以太網接口；

FPGA外掛1個RJ45千兆以太網接口；

FPGA外掛4路SFP+光纖接口；

FPGA端：支持32路LVTTL +3.3V IO輸出；

FPGA端：支持16路LVTTL +3.3V IO輸入；

FPGA端：支持2路SYNC同步輸入接口；

FPGA端：支持1路RS422接口；

4. FMC接口

支持1個FMC（HPC）接口，符合VITA57.1規范；

支持8路GTX高速串行總線；

支持84對LVDS接口；

5. 物理與電氣特征

板卡尺寸：204 x 170mm；

產品功耗：max 5A@+12V（±5%）；

散熱方式：風冷/導冷散熱；

6. 環境特征

工作溫度：-40°~﹢85°C；

存儲溫度：-55°~﹢125°C；

工作濕度：5%~95%，非凝結；

軟件支持

1.可選集成板級軟件開發包（BSP）：

DSP底層接口驅動；

FPGA底層接口驅動；

板級互聯接口驅動（如SRIO等）；

基于SYS/BIOS的多核處理底層驅動；

2. 可根據客戶需求提供定制化算法與系統集成：

應用范圍

1.雷達與智能天線、無線基礎設施；

2. 寬帶RF信號處理；

3. 高速圖像處理；自動化測試測量；

?
