CDCLVP2108是一種高度通用、低附加抖動緩沖器，可產生16 來自兩個 LVPECL、LVDS 或 LVCMOS 輸入的 LVPECL 時鐘輸出副本，用于各種 通信應用。它的最大時鐘頻率高達 2 GHz。每個緩沖區塊 由一個輸入組成，為兩個 LVPECL 輸出供電。整體加性抖動性能為 小于 0.1 ps，RMS 范圍為 10 kHz 至 20 MHz，總輸出偏斜低至 25 ps，使 設備是用于要求苛刻的應用的完美選擇。
*附件：cdclvp2108.pdf

CDCLVP2108時鐘緩沖器將兩個時鐘輸入（IN0、IN1）分配給 16 對 差分LVPECL時鐘輸出（OUT0、OUT15），時鐘分配偏移最小。每 緩沖區塊由一個輸入組成，該輸入為兩個LVPECL時鐘輸出供電。輸入可以是LVPECL， LVDS 或 LVCMOS/LVTTL。

該CDCLVP2108專為驅動 50 Ω輸電線路而設計。開車時 單端模式下的輸入，LVPECL 偏置電壓 （V AC_REF ） 必須是 應用于未使用的負輸入引腳。但是，對于高達 2 GHz 的高速性能， 強烈建議使用差分模式。

該CDCLVP2108的工作溫度范圍為 –40°C 至 +85°C，并采用 7mm × 7mm，VQFN-48 封裝。

特性

• 雙通道 1：8 差分緩沖器
• 兩個時鐘輸入
• 通用輸入可接受 LVPECL、LVDS、
  LVCMOS/LVTTL
• 16 個 LVPECL 輸出
• 最大時鐘頻率：2 GHz
• 最大內核電流消耗：115 mA
• 極低的附加抖動：<100 fs，RMS
  ，失調范圍為 10 kHz 至 20 MHz
• 2.375V至3.6V器件電源
• 最大傳播延遲：550 ps
• 最大組內輸出偏斜：25 ps
• LVPECL 基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍：–l40°C
  至 +85°C
• 支持 105°C PCB 溫度（使用導熱墊測量
  ）
• 采用 7 mm × 7 mm、48 引腳 VQFN
  （RGZ） 封裝
• ESD 保護超過 2000 V （HBM）

參數

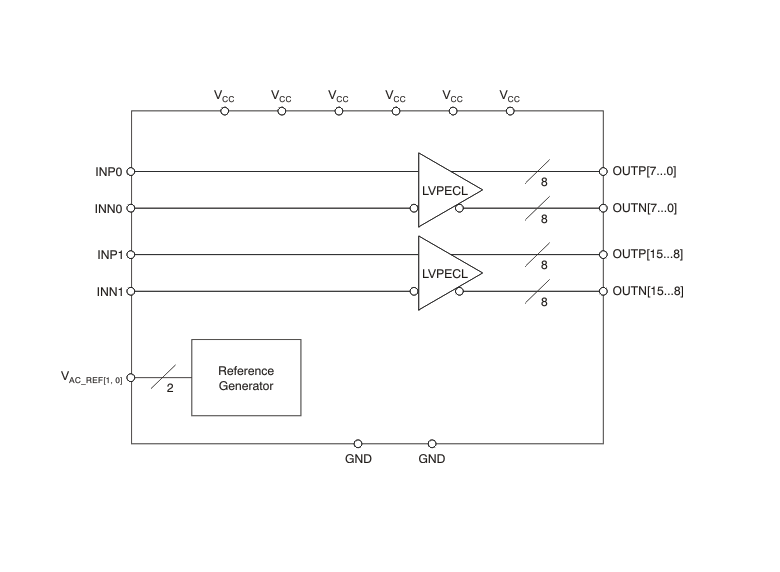

方框圖

?1. 產品概述?
CDCLVP2108是德州儀器（TI）推出的16路LVPECL輸出高性能時鐘緩沖器，具有以下核心特性：

• ?雙1:8差分緩沖架構?：支持兩個獨立時鐘輸入（IN0/IN1），可接受LVPECL、LVDS、LVCMOS/LVTTL多種輸入信號類型。
• ?高性能指標?：最大時鐘頻率2 GHz，傳播延遲≤550 ps，輸出偏斜≤25 ps，附加抖動<100 fs（RMS，10 kHz-20 MHz）。
• ?寬電壓范圍?：工作電壓2.375V至3.6V，核心電流消耗≤115 mA。
• ?工業級溫度?：支持-40°C至+85°C環境溫度，PCB溫度最高105°C（需配合散熱焊盤）。

?2. 關鍵應用領域?

• 無線通信設備
• 電信/網絡基礎設施
• 醫療成像系統
• 測試測量儀器

?3. 技術亮點?

• ?低抖動設計?：整體附加抖動<0.1 ps RMS（10 kHz-20 MHz），適合高精度時鐘分配。
• ?靈活輸入配置?：支持差分/單端輸入模式，內置VAC_REF偏置電壓（3.3V專用）。
• ?封裝與散熱?：7mm×7mm 48引腳VQFN封裝，需將散熱焊盤接地以優化熱性能。

?4. 功能框圖與接口?

• ?輸入接口?：2組差分輸入（INP0/INN0、INP1/INN1），兼容AC/DC耦合。
• ?輸出接口?：16對LVPECL輸出（OUTP0-OUTP15/OUTN0-OUTN15），需外接50Ω至VCC-2V終端電阻。
• ?電源管理?：多組VCC引腳需并聯0.1μF去耦電容，推薦增加鐵氧體磁珠抑制高頻噪聲。

?5. 設計注意事項?

• ?終端匹配?：提供2.5V/3.3V下的DC/AC耦合終端方案（如2.5V時DC耦合用250Ω+62.5Ω組合）。
• ?布局建議?：電源濾波電容需貼近引腳，散熱焊盤需通過多通孔連接至地層。
• ?熱設計?：ΨJB熱阻為8.3°C/W，需確保結溫≤125°C（示例：1833mW功耗下溫升約15.2°C）。

?6. 文檔支持?

• 包含完整引腳定義、電氣特性（如LVPECL輸出VOH/VOL參數）、時序要求及典型應用電路。
• 提供評估模塊參考（SCAU038）和熱設計指南（SLUA566、SLYT127）。

?7. 訂購信息?

• 可選封裝：VQFN-48（RGZ），卷帶包裝（250/2500顆）。
• 環保認證：符合RoHS標準，MSL3級濕度敏感等級。

該器件適用于對時鐘同步精度要求嚴苛的系統，其低抖動和多輸出特性可簡化復雜時鐘樹設計。
