昂科技術作為芯片燒錄領域的領導者，在推出新版燒錄軟件的同時，也宣布擴充了其兼容芯片型號列表。意法半導體的32位微控制器STM32G474QET位列新增型號之中，現已獲得昂科通用燒錄平臺AP8000的支持。
STM32G474QET基于高性能Arm? Cortex?-M4 32位RISC內核。工作頻率最高可達170 MHz。Cortex-M4內核帶有單精度浮點運算單元 (FPU)，支持所有Arm單精度數據處理指令和所有數據類型。該內核還具備一組完整的DSP（數字信號處理）指令和用于增強應用安全性的存儲器保護單元 (MPU)。
STM32G474QET內嵌高速存儲器（高達512KB的Flash存儲器和128KB的SRAM）、一個用于靜態存儲器（針對采用100或更多引腳封裝的器件）的靈活外部存儲器控制器 (FSMC)、一個Quad-SPI Flash存儲器接口以及大量連至2條APB總線、2條AHB總線和1個32位多AHB總線矩陣的增強型I/O與外設。它們還為嵌入式Flash存儲器和SRAM嵌入了多種保護機制，分別是：讀保護、寫保護、安全存儲區域和專有代碼讀保護。
STM32G474QET內置的外設支持?jǐn)?shù)學/算術函數加速（CORDIC用于三角函數，F(xiàn)MAC單元用于濾波函數）。STM32G474QET提供5個快速12位ADC (4 MSps)、7個比較器、6個運算放大器、7個DAC通道（3個外部通道和4個內部通道）、1個內部電壓參考緩沖器、1個低功耗RTC、2個通用32位定時器、3個專用于電機控制的16位PWM定時器、7個通用16位定時器、1個16位低功耗定時器以及具有184 ps分辨率的高分辨率定時器。
STM32G474QET還帶有標準和高級通信接口，如：
- 4個I2C接口
- 4個SPI接口，其中2個與半雙工I2S接口復用
- 3個USART接口，其中包含2個UART接口和1個低功耗UART接口
- 3個FDCAN接口
- 1個SAI接口
- USB設備
- UCPD
STM32G474QET的工作溫度范圍是-40至+85 °C（+105 °C結溫）和-40至+125 °C（+130 °C結溫），電源電壓范圍是1.71至3.6 V。這些器件均提供一整套的節能模式，支持用戶實現低功耗應用設計。同時支持使用一些獨立電源，包括ADC、DAC、OPAMP和比較器的模擬獨立電源輸入。VBAT輸入支持備份RTC和寄存器。
STM32G474QET提供了從48引腳到128引腳的9種封裝。

STM32G474QET

所有功能
? 內核：配有FPU的Arm?32位Cortex?-M4 CPU、自適應實時加速器（ART加速器）實現從Flash存儲器執行時零等待、頻率高達170MHz時執行性能達到213DMIPS，MPU，支持DSP指令
? 工作條件
– VDD、VDDA電壓范圍：1.71V至3.6V
? 數學硬件加速器
– 用于三角函數加速的CORDIC
– FMAC：濾波算法加速器
? 存儲器
– 512KB Flash存儲器，支持ECC、2個存儲區具備同時讀寫功能、專有代碼讀保護 (PCROP)、安全存儲區域和1 KB OTP
– 96KB SRAM，前32KB實現了硬件奇偶校驗
– 執行加速器：指令和數據總線上的32 KB SRAM，支持硬件奇偶校驗 (CCM SRAM)
– 外部存儲器接口，用于支持SRAM、PSRAM、NOR和NAND存儲器的靜態存儲器FSMC
– Quad-SPI 存儲器接口
? 復位和電源管理
– 上電/掉電復位 (POR/PDR/BOR)
– 可編程電壓檢測器 (PVD)
– 低功耗模式：睡眠、停止、待機和關斷
– RTC和備份寄存器的VBAT模式供電
? 時鐘管理
– 4MHz至48MHz晶振
– 帶校準功能的32kHz振蕩器
– 具有PLL選項的內部16MHz RC振蕩器 (±1%)
– 內部32kHz RC振蕩器 (±5%)
? 高速I/O端口多達107個
– 所有端口均可映射到外部中斷向量
– 多個耐受5V電壓的I/O
? 互連矩陣
? 16通道DMA控制器
? 5個12位0.25 μs ADC，多達42個通道硬件過采樣時的分辨率高達16位，轉換范圍為0至3.6 V
? 7個12位DAC通道
– 3個緩沖外部通道1 MSPS
– 4個無緩沖內部通道15 MSPS
? 7個超快速軌到軌模擬比較器
? 6個可在PGA模式下使用的運算放大器，所有終端均可訪問
? 內部電壓參考緩沖器 (VREFBUF)，支持三種輸出電壓（2.048 V、2.5 V和2.9 V）
? 17個定時器
– HRTIM（高分辨率和復雜波形生成器）：6個16位計數器，184 ps分辨率，12個PWM
– 2個32位定時器和2個16位定時器，可實現最多4個IC/OC/PWM或脈沖計數器和正交（增量）編碼器輸入
– 3個16位8通道高級電機控制定時器，多達8個PWM通道，具有死區生成和緊急停止功能
– 1個16位定時器，帶2個IC/OC，1個OCN/PWM，具有死區生成和緊急停止功能
– 2個16位定時器，帶IC/OC/OCN/PWM，具有死區生成和緊急停止功能
– 2個看門狗定時器（獨立看門狗和窗口看門狗）
– 1個SysTick定時器：24位遞減計數器
– 2個16位基本定時器
– 1個低功耗定時器
? 日歷RTC，支持鬧鐘和從停止/待機模式周期喚醒功能
? 通信接口
– 3個FDCAN控制器，支持靈活的數據速率
– 4個I2C增強快速模式 (1 Mbit/s)，支持20 mA灌電流、SMBus/PMBus和從停止模式喚醒功能
– 5個USART/UART（ISO 7816接口、LIN、IrDA、調制解調器控制）
– 1個LPUART
– 4個SPI，支持4至16位可編程位幀，其中2個與半雙工I2S接口復用
– 1個SAI（串行音頻接口）
– 支持LPM和BCD的USB 2.0全速接口
– IRTIM（紅外接口）
– USB Type-C?/USB功率傳輸控制器 (UCPD)
? 真隨機數發生器 (RNG)
? CRC計算單元，96位唯一ID
? 開發支持：串行線調試 (SWD)、JTAG、嵌入式跟蹤宏單元 (Embedded Trace Macrocell?)

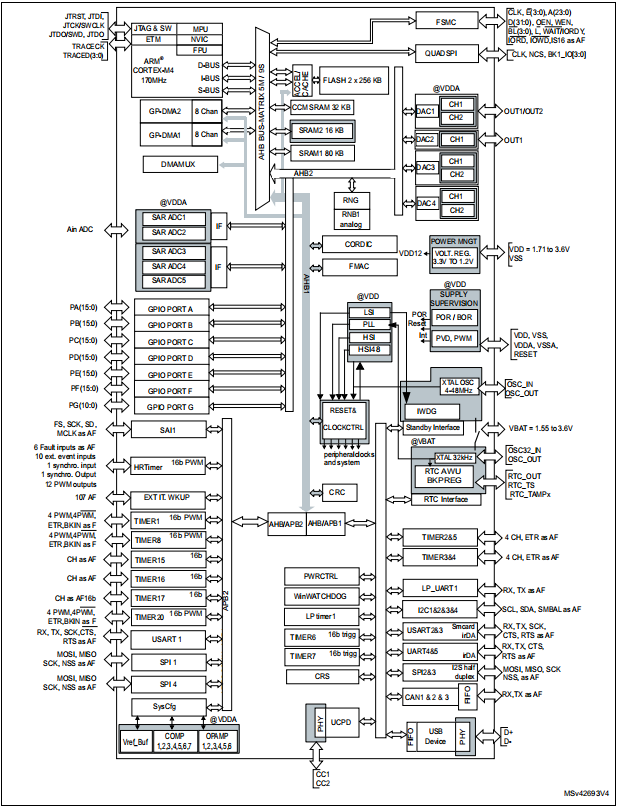

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，已成為行業內具有標桿意義的專業燒錄解決方案。該設備支持靈活可調的一拖一及一拖八配置模式，并提供在線、離線雙工作模式，尤其針對eMMC、UFS等存儲芯片開發了專屬燒錄方案，可全面覆蓋意法半導體全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000采用主機、底板、適配座三大核心模塊的創新模塊化設計，賦予設備出色的兼容性與擴展能力。作為通用型燒錄平臺，其不僅能適配市場上各類可編程芯片，更以穩定高效的性能表現，成為昂科自動化批量燒錄設備IPS5800S的核心組件，可高效處理大規模芯片燒錄任務，滿足量產需求。

AP8000_通用燒錄器_昂科燒錄器

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋ESPRESSIF, ALLWINNER, ALLEGRO, TI, RENESAS等知名品牌。其支持器件類型廣泛，涵蓋NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
