Texas Instruments LMH34400DRLEVM評估模塊是用于評估LMH34400DRL單端跨阻放大器的評估模塊 (EVM)。LMH34400DRLEVM具有50Ω同軸輸入和輸出連接，可通過標準測試設備輕松測量。此外，該EVM可選擇將1VDC偏置應用于板載穩壓器的輸出。

數據手冊：*附件：Texas Instruments LMH34400DRLEVM評估模塊數據手冊.pdf

TI LMH34400DRLEVM評估模塊輸入默認配置為接收電壓信號，該信號通過2kΩ電阻轉換為電流。此EVM還包含易于使用的跳線，用于控制輸出偏置電壓、輸入偏置電流消除和器件關斷功能。

特性

• 具有匹配的50Ω SMA連接的單端同軸電壓輸入和輸出
• 包括將直流偏置應用到輸出的選項
• 附帶的跳線可輕松控制輸出偏置電壓、輸入偏置電流消除和斷電
• 專為3.3V單電源供電而設計

PCB布局

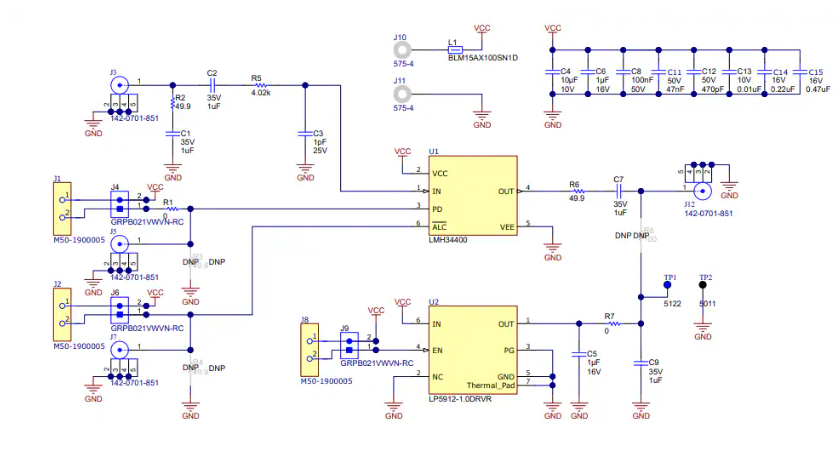

示意圖

LMH34400DRLEVM評估模塊技術解析與應用指南?

一、模塊概述

LMH34400DRLEVM是德州儀器（TI）推出的評估模塊，專為?LMH34400DRL單端跨阻放大器?設計，適用于激光雷達（LiDAR）和激光測距系統。該模塊提供完整的電路評估環境，包含電源管理、輸入/輸出接口及可配置功能跳線，支持3V至3.45V單電源供電，典型靜態電流29mA，輸出擺幅達2.5Vpp。

二、核心特性

1. ?輸入/輸出接口?
   • 50Ω匹配的SMA連接器（VIN輸入/VOUT輸出）
   • 香蕉插座電源接口（3V3正極/GND負極）
   • 可選1VDC輸出偏置（通過LP5912穩壓器實現）
2. ?關鍵功能配置?
   • ? 環境光消除（ALC） ?：默認啟用，通過跳線或R4電阻配置。
   • ? 低功耗模式（PD） ?：通過PD跳線控制器件開關。
   • ?輸出偏置靈活切換?：支持AC耦合或外部偏置電壓（通過VREF測試點）。
3. ?電氣性能?| 參數 | 典型值 |
   | -------------- | -------------------- |
   | 供電電壓范圍 | 3V - 3.45V |
   | 線性輸出電流 | 26.6mA（25Ω負載） |
   | 輸出阻抗 | 50Ω匹配 |

三、硬件設計詳解

1. ?PCB布局?
   • ?四層板設計?：頂層（信號層）、底層（布線層）、電源層與地層，優化信號完整性（見圖6-1至6-4）。
   • ?關鍵元件布局?：跨阻放大器（U1）靠近輸入端子，減少噪聲干擾；LP5912穩壓器（U2）獨立布局以降低熱耦合。
2. ?原理圖分析?
   • ?輸入級?：R5（4.02kΩ）將輸入電壓轉換為電流，C3（1pF）用于高頻補償。
   • ?輸出級?：R8（默認未安裝）配置輸出偏置，C7/C9（1μF）提供電源去耦。

四、典型應用場景

1. ?LiDAR接收鏈路?
   • 模塊可將光電二極管微弱電流信號放大并轉換為電壓信號，配合ALC功能抑制環境光干擾。
2. ?激光測距系統?
   • 利用高線性度輸出（26.6mA）驅動后端ADC，實現精準距離測量。

五、使用注意事項

1. ?電源要求?：需使用低噪聲穩壓電源，建議在3V3輸入端并聯10μF（C4）和1μF（C6）電容。
2. ?配置建議?
   • 禁用ALC時，需移除R4電阻或斷開ALC跳線。
   • 外部偏置模式下，需確保VREF電壓不超過器件耐受范圍（參考數據手冊SBOU265）。
