為什么太陽能控制器需要電流檢測芯片？之所以如此，是因?yàn)?a href="http://cshb120.cn/tags/電流/" target="_blank">電流檢測芯片能夠?qū)崟r(shí)監測系統的電流變化，實現精準的充放電控制與系統保護，從而大幅提升整個系統的安全性、效率和壽命。 本文將介紹電流檢測芯片的作用與原理、如何選擇合適的電流檢測芯片（以FP355為例）。

一、電流檢測芯片的作用與原理

如果沒有電流檢測芯片，太陽能控制器只能執行粗放的充放電操作，類似于一個“盲調”的開關裝置，無法根據實時電池電量做出精細響應。而電流檢測芯片的加入，讓控制器具備了實時監測、高精度計算和智能調節的能力。

具體來說，電流檢測芯片通過實時采集控制器輸入和輸出端的電流信號，精確計算電池電量(SOC)，并在檢測到過流、短路或系統異常時迅速進入保護狀態，避免設備損壞。它實現了從“開環控制”到“閉環優化”的跨越，顯著提升了系統安全性、經濟性和使用壽命。

二、如何選擇合適的電流檢測芯片？

選擇一款合適的電流檢測芯片，需首先考慮系統電壓范圍。常見的太陽能控制器電壓包括12V、24V和36V，而在工業級應用中，電壓可能達到60V或72V。

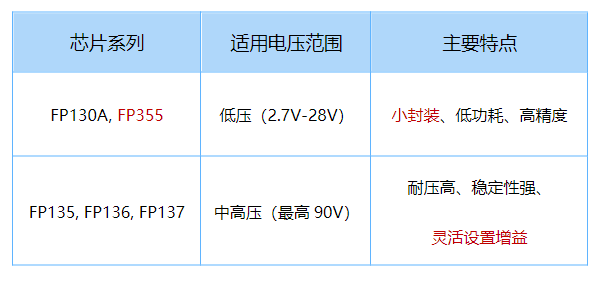

以下是遠翔-典型電流檢測芯片的分類與特點：

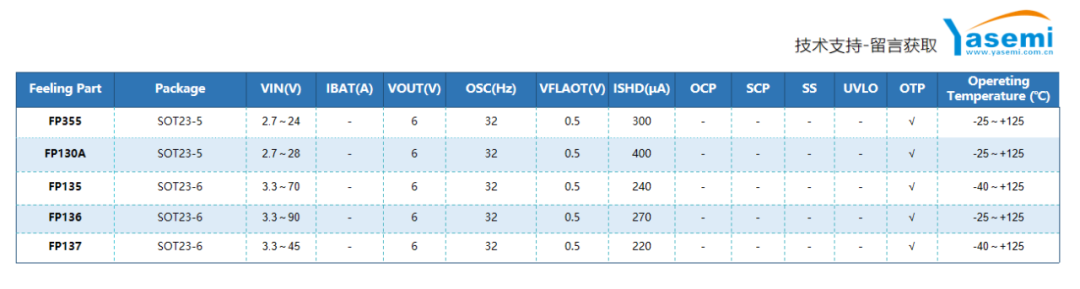

芯片技術參數：

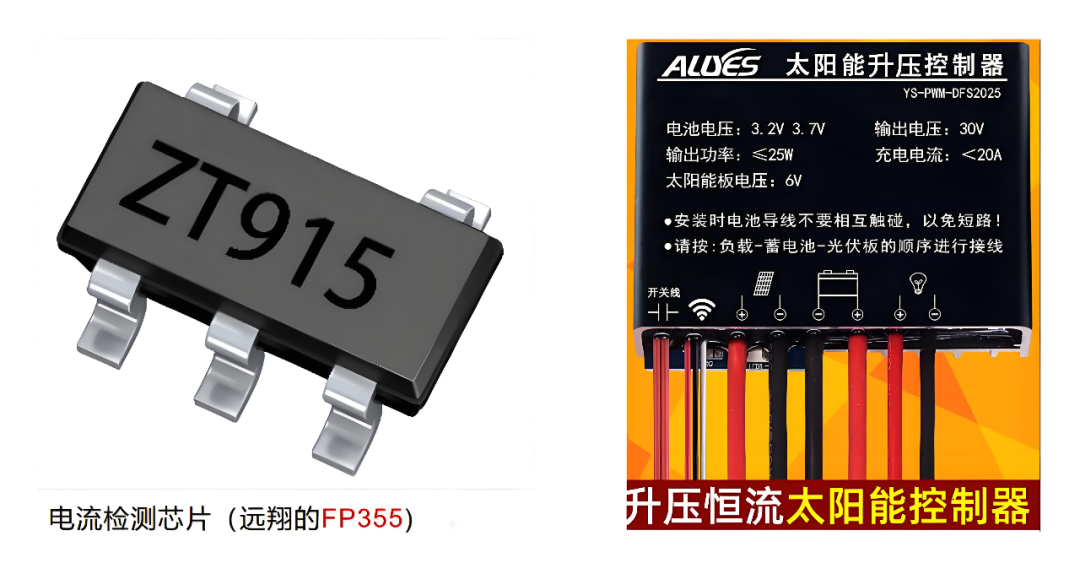

以FP355為例：

① 芯片概述：

FP355是一種寬共模范圍高側軌電流測量IC。它適用于電源系統，如電池充電器或開關電源的應用。它包括一個差分輸入放大器和一個具有發射極輸出的NPN晶體管。有三個外部電阻，軌道電流信號可以很容易地轉換為IC輸出引腳的放大電壓信號。此外，還可以通過改變這三個外部電阻器的值來調整增益。

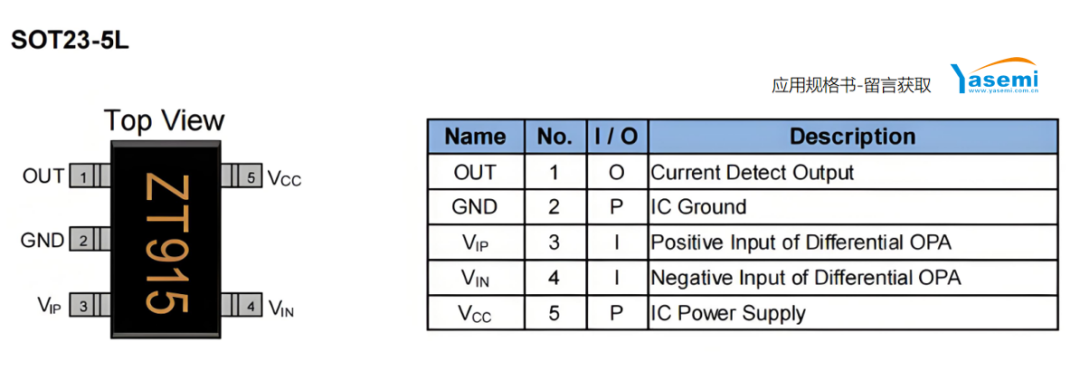

② 引腳說明：

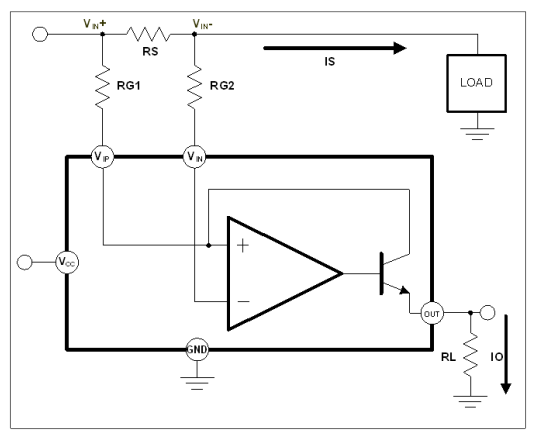

③應用電路：

④ 技術參數：

獨立電源電壓：2.7~24V

寬輸入共模電壓：2.7至24V

源電流發射器輸出

3個電阻器增益設置

工作溫度范圍：-20℃至+125℃

封裝：SOT23-5L

⑤ 應用：蓄電池充電器、SPS（適配器）、高側導軌電流檢測器、電流檢測網絡系統。

電流檢測芯片雖小，卻是太陽能控制系統中實現精準控制與安全運行的關鍵。例如，F(xiàn)P130A、FP355屬于低壓電流檢測芯片，適用于5V/12V/24V系統；而FP135、FP136、FP137則專為中高壓系統設計，可支持48V甚至72V的應用場景。這類芯片不僅封裝小巧，還只需三個外接電阻即可靈活設置增益，在市場上應用廣泛，反饋良好 。
