一、為什么總繞不開 50 Ω？

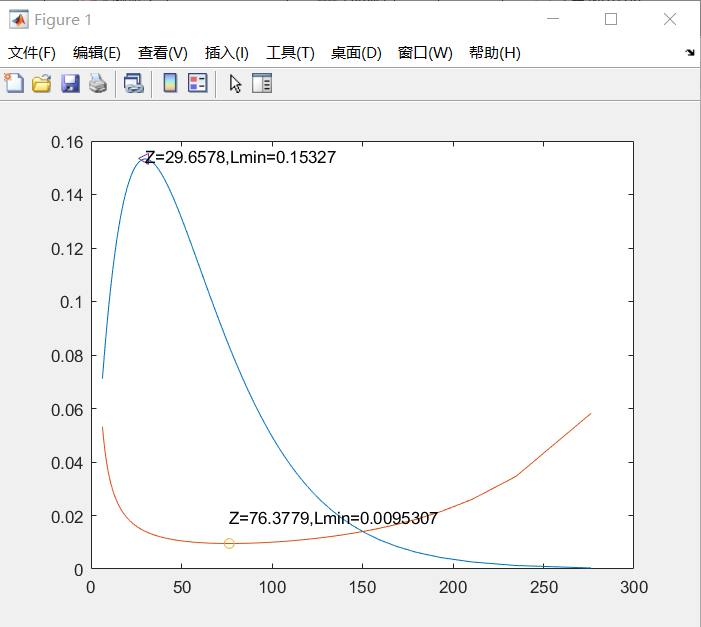

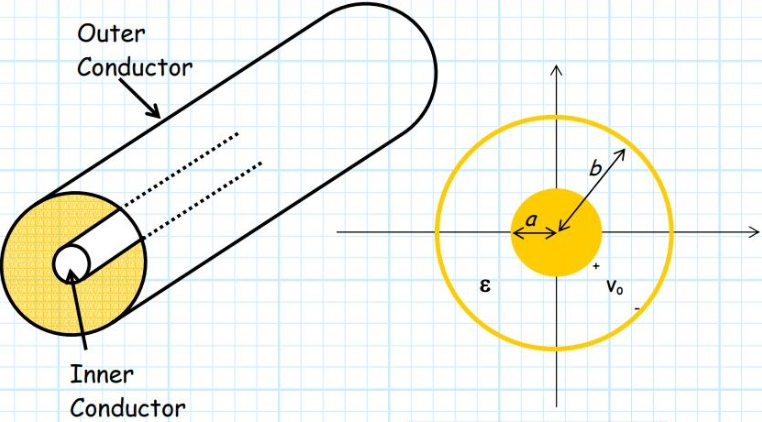

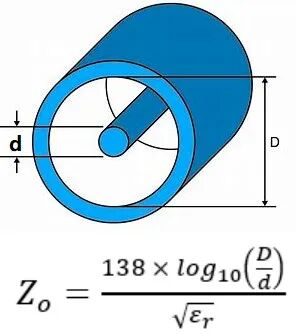

同軸線里存在兩條“極限曲線”：

29.7 Ω 時功率容量最大，可承載千瓦級射頻能量；

76.3 Ω 時損耗最低，能把長途饋線的衰減壓到最小。

·

·

工程上取兩者折中，于是 50 Ω 成為“既能扛功率，又能省能量”的全球默認標準。從基站饋線、Wi-Fi 天線到手機射頻前端，產業鏈把所有連接器、電纜、測試儀器都鎖死在 50 Ω，目的就是讓“任意環節”都能像樂高積木一樣即插即用。阻抗匹配首先是一份“產業契約”，不遵守就無法入場。

二、失配到底會發生什么？

1. 能量層面——反射

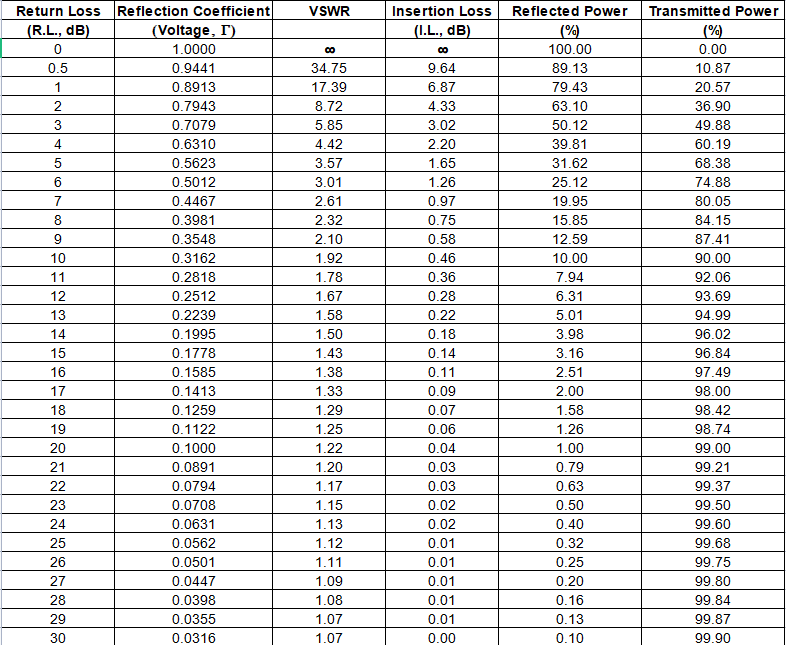

反射系數 Γ = (Z_L–Z_0)/(Z_L+Z_0)。當 Z_L 與 50 Ω 差 20 %，反射功率就占 4 %；差 100 %，反射高達 36 %。這些能量折返到功率管，駐波瞬間升高，結區溫度 > 200 °C，MTBF 從 10 萬小時跌到 2 千小時——基站一年折舊幾十萬，卻敗在一顆 0.5 mm 的匹配電感上。

信號層面——眼圖“塌方”

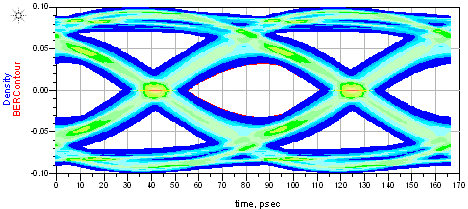

高速數字信號也是電磁波。PCIe 5.0 的眼寬僅 31 ps，若因過孔把阻抗從 85 Ω 拉到 75 Ω，反射造成 30 mV 過沖，眼高直接掉 20 %，誤數據傳輸誤碼率驟升，系統可靠性降低。

3. 系統層面——“蝴蝶效應”
反射能量在路徑中往返振蕩，極易放大噪聲，在特定頻率點產生令人頭疼的駐波（VSWR電壓駐波比飆升），極端情況下激發寄生振蕩，嚴重干擾系統穩定工作。

高功率場合下（如雷達發射機或廣播電臺），嚴重的失配反射能量若無法被源頭吸收，將直接“撞回”輸出級晶體管或功率管，導致器件過熱燒毀。

三、匹配的本質：讓“源”和“負載”互為共軛

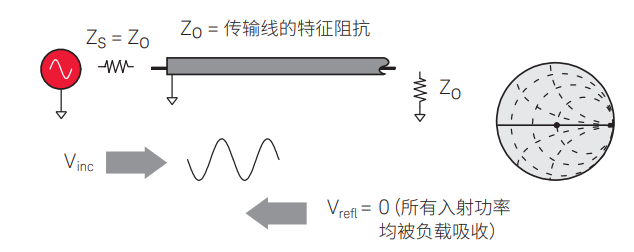

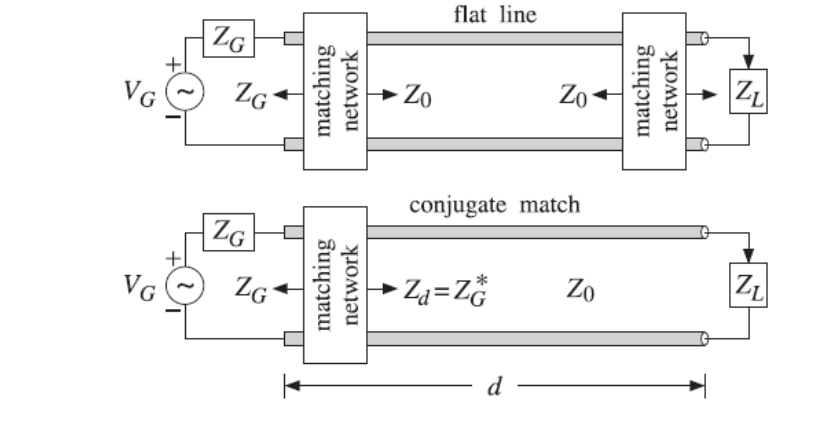

最大功率傳輸定理告訴我們：只有當源阻抗 Z_S = R_S + jX_S 與負載阻抗 Z_L = R_L + jX_L 滿足 R_S = R_L 且 X_S = *X_L 時，源才能把所有可用功率“灌”進負載。射頻世界里，源和負載常呈感性或容性，匹配網絡的任務就是“虛部相消、實部歸一”，把任意 Z_L 拉到 50 Ω 的，能量才能零反射通過。

四、史密斯圓圖：把復數運算變成“尺規作圖”

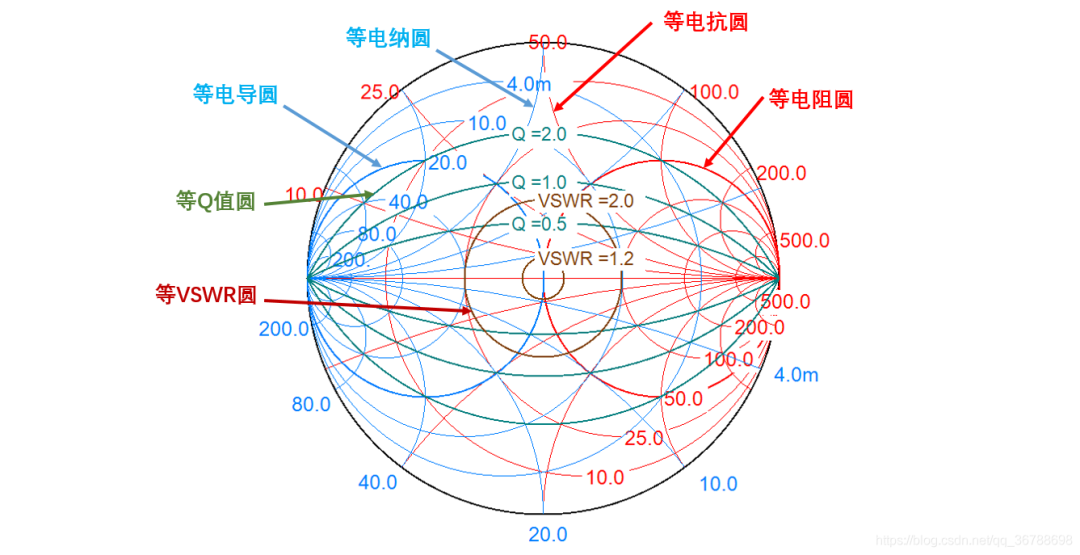

手工算復數阻抗繁瑣且易錯，史密斯圓圖把加減電感、電容的操作變成“沿等電阻圓或等電導圓轉圈”?，F(xiàn)場調試時，工程師盯著矢網屏幕，把負載點沿圓圖推到中心 50 Ω 點，就能在 5 分鐘內完成“π 型網絡”選值——無需解方程，也無需反復焊板，大幅降低試錯成本。

并聯電感：沿著等電導圓逆時針移動

并聯電容：沿著等電導圓順時針移動

串聯電感：沿著等電阻圓順時針移動

串聯電容：沿著等電阻圓逆時針移動

五、結語：阻抗匹配是射頻的第一性原理
它看似只是“讓 50 Ω 對上 50 Ω”，實則是能量守恒、信號完整、經濟效率的交匯點。匹配一次，終身受益；失配一次，蝴蝶振翅。把阻抗匹配從“專家經驗”變成“設計規范”，就是把射頻系統的“玄學”變成“算術”，讓每一瓦能量、每一比特?cái)?shù)據都能安全、高效、可靠地到達目的地。
