云管端一體化OTA HIL測試解決方案

隨著智能網聯汽車的快速發展，OTA（Over-the-Air）技術已成為車輛軟件升級的核心手段。為滿足日益嚴格的法規要求和技術挑戰，同星智能（TOSUN）基于ISO 24089和GB 44496標準，推出了一套云管端一體化OTA HIL測試系統，實現對OTA全流程的合規、高效、自動化驗證。

一、OTA測試的背景與法規依據

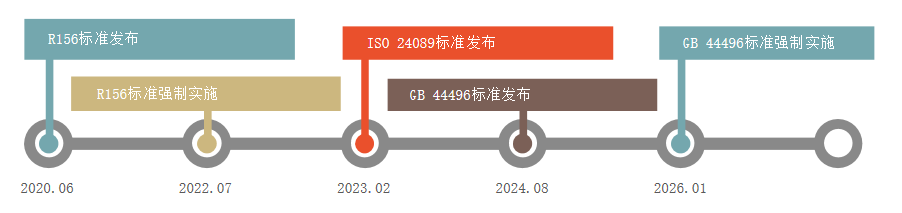

國際與國內主要法規如UNECE R156、ISO 24089以及中國的強制性國標GB 44496，共同構建了智能網聯汽車軟件升級的標準化框架。GB 44496作為中國首項OTA強制性國家標準，明確提出了端到端加密、數字簽名、安全隔離、斷電恢復等關鍵技術要求，是車輛上市的必要條件。

二、同星OTA HIL測試內容

同星OTA測試系統提供從零部件到整車的全棧測試能力，涵蓋以下七大測試類型：

法規符合性測試：驗證符合ISO 24089、GB 44496等標準，包括升級前車輛狀態檢測等強制性條款；

OTA功能測試：包括升級包下載、多ECU刷寫、安裝進度上報與用戶中斷恢復能力等OTA全鏈路基礎功能，覆蓋正向升級與升級異常場景；

OTA性能測試：評估資源占用與時效性，包括網關負載、CAN FD 總線利用率、單ECU刷寫耗時及多ECU并行升級表現；

OTA安全測試：依據ISO 21434、GB 44495，測試中間人攻擊、重放攻擊、安裝包篡改等威脅場景；

OTA可靠性測試：模擬極端工況，如連續多次斷電恢復、持續多ECU刷寫、高低壓/不同ECU交互測試、電源波動及弱網/無網測試等環境；

OTA故障測試：建構多維測試矩陣，包含下載過程中斷網測試、刷寫過程中斷電測試、刷寫過程中制動故障測試等；

用戶體驗測試：量化評估升級提示清晰度、進度預估準確性及多模態交互同步（語音/屏幕/APP），收集并反饋優化流程。

三、系統架構：從零部件到實車的全覆蓋

— OTA HIL系統硬件架構：

同星提供多種OTA HIL測試設備方案，適應不同測試層級：

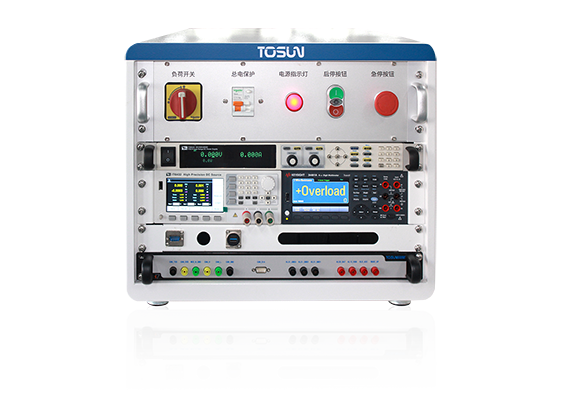

1. 單節點BT協議一致性測試方案

由標準機柜、總線協議一致性測試板卡、程控電源及TSMaster上位機構成，實現ECU的UDS/DoIP協議刷寫協議一致性驗證與故障注入測試。

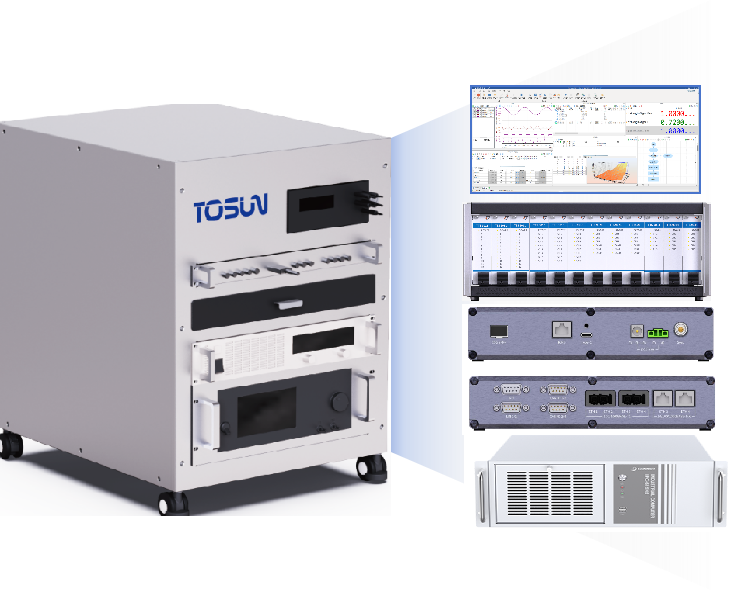

2.零部件級OTA測試方案

由標準機柜、屏蔽箱及TSMaster上位機構成，實現ECU的全功能、全EEA架構的OTA刷寫過程驗證與故障模擬測試。

3.系統級OTA測試方案

集成HIL測試機柜、屏蔽箱、LabCar臺架、上位機、無線網絡信號控制、多域控制器仿真環境與程控電源等設備，完成跨ECU協同升級的時序同步與網絡負載驗證。

4.實車級OTA測試方案

通過便攜式總線記錄儀與云端任務管理系統聯動，實現批量推送前的OTA場景復現與回歸測試。

— OTA HIL系統硬件架構：

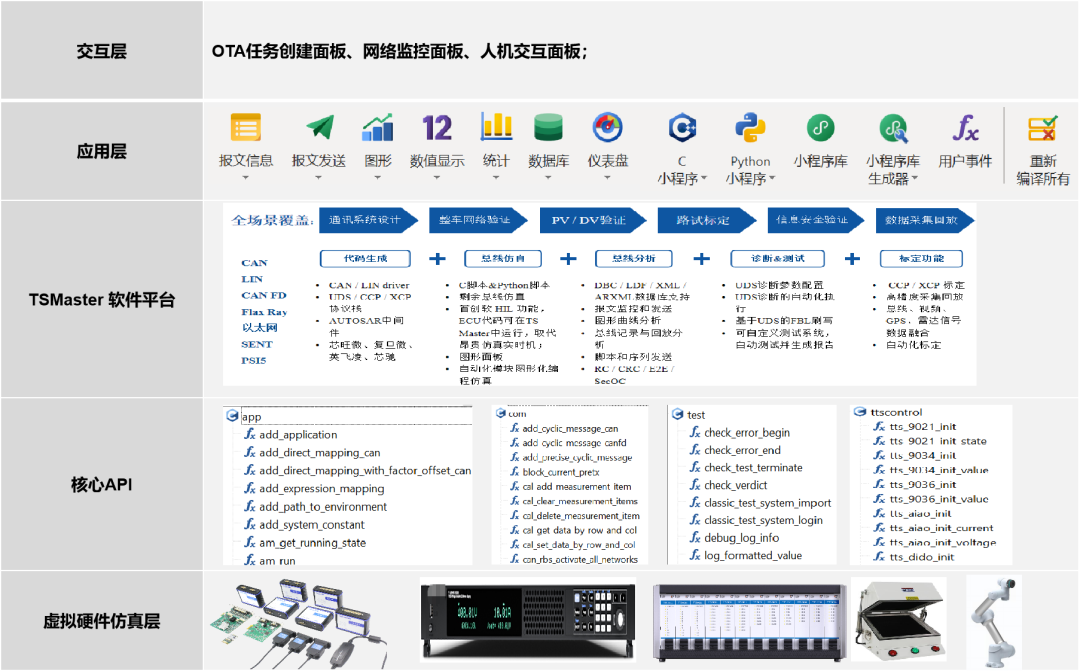

OTA HIL的軟件架構基于TSMaster虛擬儀器軟件平臺構建，提供從底層硬件控制到云端協同的全棧式測試能力，包含用戶交互層、系統應用層、虛擬硬件仿真層的三層式OTA系統開發與測試平臺。

四、OTA HIL測試應用場景

性能測試：監測總線負載、Flash寫入速率、多ECU并行升級能力；

故障測試：模擬電源中斷、網絡閃斷、惡意攻擊等場景；

實車監控：同步采集電氣狀態、網絡通信、HMI響應等信號；

多車測試：支持集群并發升級，驗證系統擴展性與魯棒性；

......
