本文介紹了SOI工藝中器件模型提取技術。

隨著半導體工藝進入納米尺度，傳統體硅(Bulk CMOS)技術面臨寄生電容大、閂鎖效應等瓶頸。SOI技術憑借埋氧層(BOX)的物理隔離優勢，成為航空航天、5G通信等領域的核心技術。本篇介紹一下業界SOI工藝模型BSIM-SOI模型。

SOI工藝特點

與Bulk MOSFET器件相比，在SOI MOSFET的溝道下方有一層厚度為Tbox的埋藏氧化物。

1. SOI器件結構對比(PD-SOI, FD-SOI)

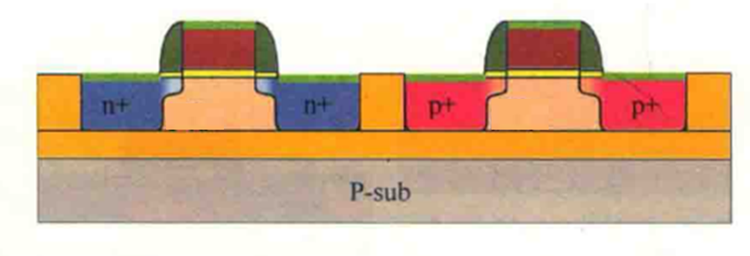

如下圖所示，當頂層硅薄膜厚度大于等于1000?，當器件工作在飽和區時，它的耗盡層小于頂層硅薄膜厚度，所以它是部分耗盡(PD-SOI)。PD-SOI MOS 器件體區接地，則其設計和工作原理與體硅接近，大部分體硅器件模型參數可通用。PD-SOI MOS 器件體區不接地，那么過量空穴積累在體區，出現浮體效應對器件性能產生不良的影響。

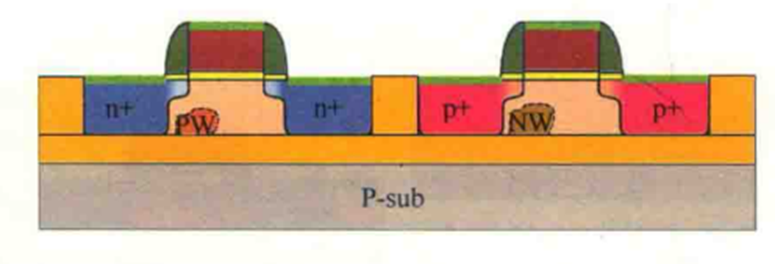

如下圖所示，當頂層硅薄膜的厚度小于等于500 ?，當器件工作在飽和區時，它的耗盡層大于頂層硅薄膜厚度，所以它是全耗盡(FD-SOI)。FD-SOI MOS 器件降低了溝道區電場，從而降低了熱載流子效應和短溝道效應，晶體管的驅動能力增強，常被應用在納米級工藝。

2. SOI技術優勢

寄生電容?。篠OI 器件中結與襯底的寄生電容是隱埋絕緣體電容，寄生電容小。

無閂鎖效應：SOI 器件中由于沒有到襯底的導電通路，閂鎖效應的縱向通路被切斷。

低功耗：SOI 器件中泄漏電流很小，因此靜態功耗很小;由于小的寄生電容，因此動態功耗也大大減小。

集成密度高：SOI 電路采用全介質隔離，器件最小間隔僅僅取決于光刻和刻蝕技術的限制，集成密度明顯提高。

適于小尺寸器件：SOI 器件的短溝道效應較小，更適合小尺寸器件。

3. PD-SOI遇到的挑戰與應對方案

1) 挑戰

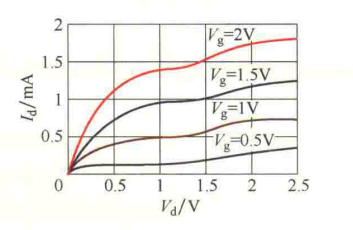

a.翹曲效應

當漏電壓高于某值時，PD-SOI器件的輸出特性曲線出現上翹現象。體浮空區的電位升高致體浮空區的勢壘高度減低，隨著漏電壓得增加，漏電流不再飽和，而是迅速增加，出現翹曲現象。通過體接觸可以抑制翹曲效應。

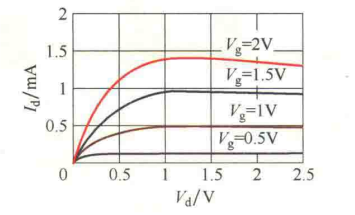

b.自熱效應

由于BOX不但提供了電學隔離，同時也造成了熱隔離。隨著SOI器件硅薄膜的溫度急劇升高，晶格散射加強，導致電子載流子遷移率下降，輸出特性曲線表現為在漏電壓較大時，出現漏電流隨著電壓增大而降低的負電導效應。

2) 應對方案

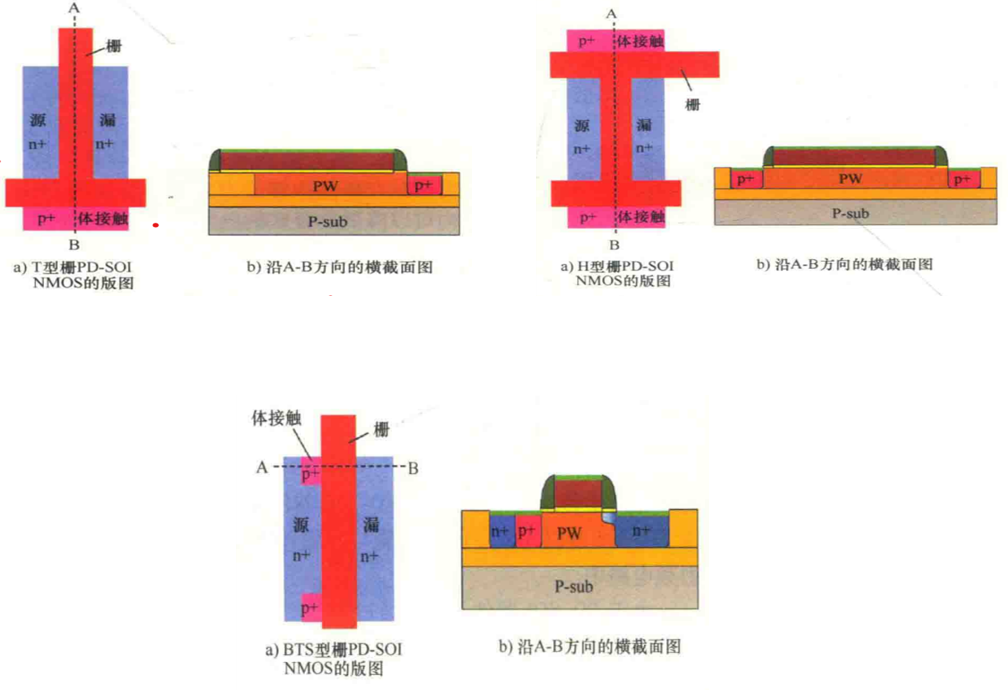

由于PD-SOI器件中存在阱體區，會產生翹曲效應、寄生雙極晶體管效應、柵感應漏極漏電流和自加熱效應等浮體效應。為了抑制浮體效應，通常把體接到一個固定的電位上，從而控制體電勢的變化，這種方法稱為體接觸。常用的體接觸有三種類型：T 型柵、H 型柵和BTS (Body-Tied-to-Source，源極和體區相連)型柵。

“圖片部分來自溫得通著作的《集成電路制造工藝與工程應用》，書中圖文并茂，非常詳細的介紹了各自主流工藝，非常適合想要了解工藝的同仁?！?/p>

BSIM-SOI模型介紹

BSIM-SOI (Silicon-on-Insulator)是用于SOI (Silicon-on-Insulator)電路設計的SPICE緊湊型模型，可用于模擬部分耗盡(PD)和完全耗盡(FD)器件。BSIM-SOI共享BSIM3和BSIM4的許多特性和基本方程，于2001年12月被Si2 Compact Model Coalition (CMC)選定為標準SOI MOSFET型號。

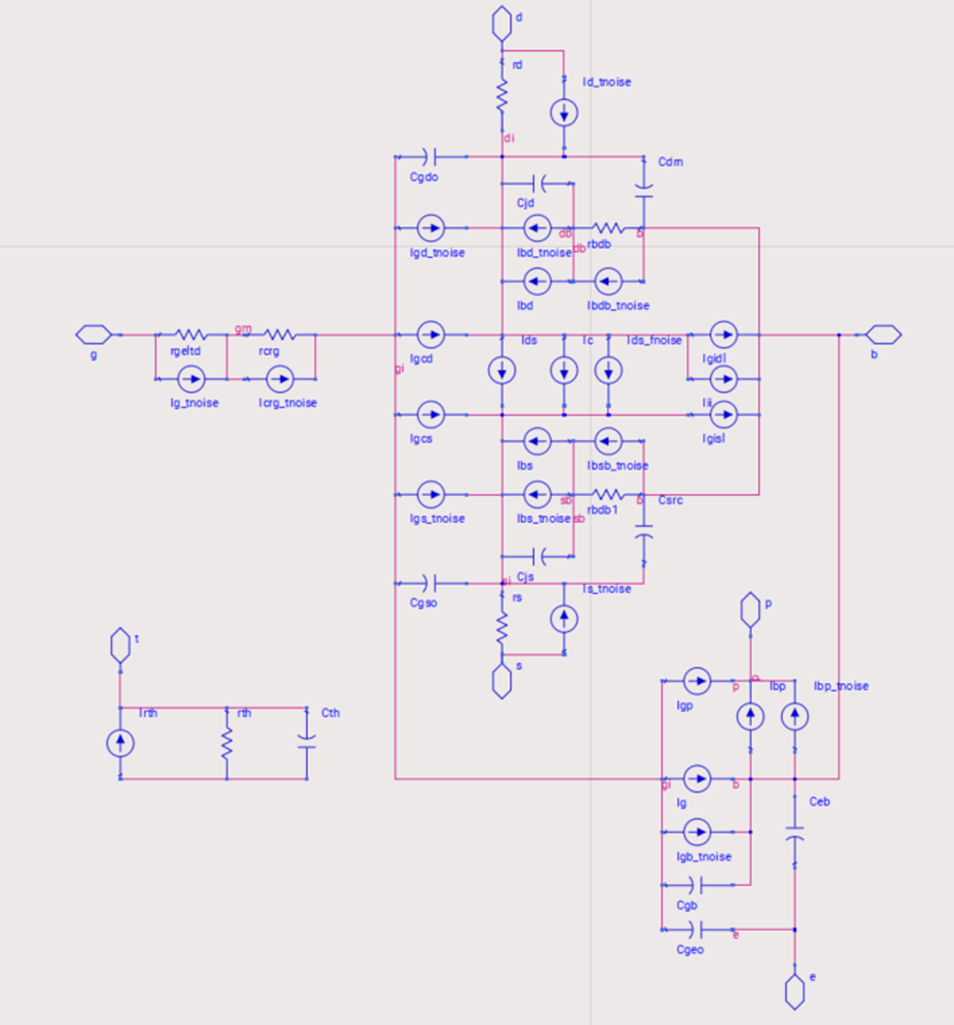

1. 等效電路

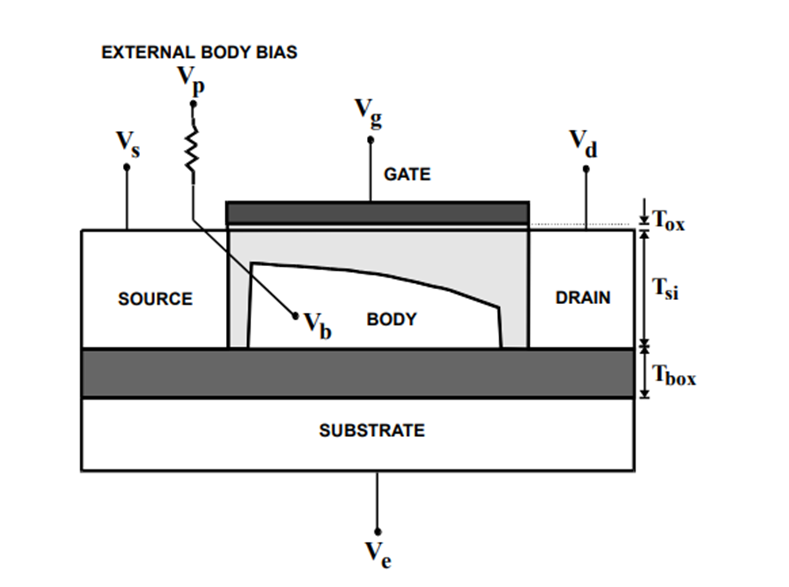

在浮體結構電路仿真中有四個外部電極：柵極(Vg)，漏極(Vd)，源極(Vs)、襯底電極(Ve)和體電位(Vb)。如果有體接觸時，還有一個外部的體接觸電極(Vp)。

2. 核心公式

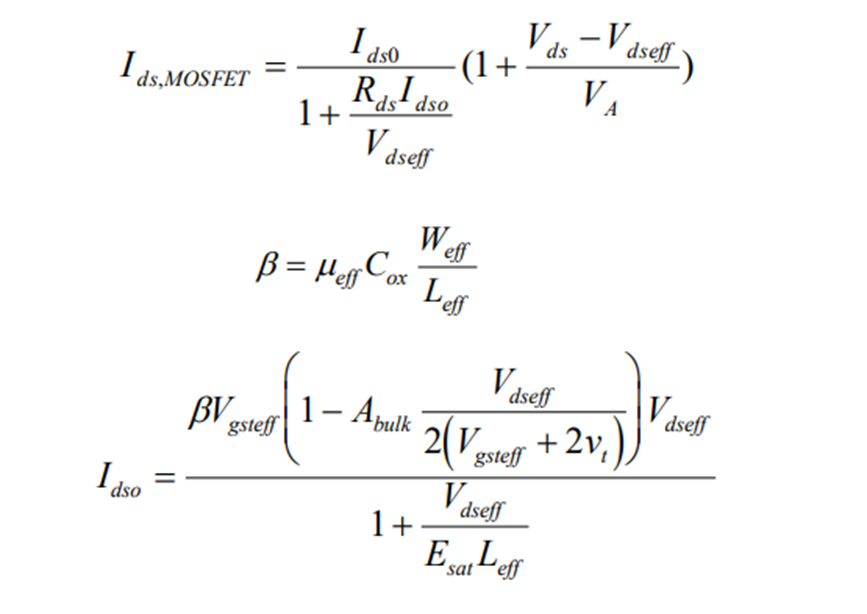

1) MOSFET I-V模型(改進自BSIM3/BSIM4)

基本公式繼承自BSIM3/BSIM4，但是對Vth和Abulk做了修正。

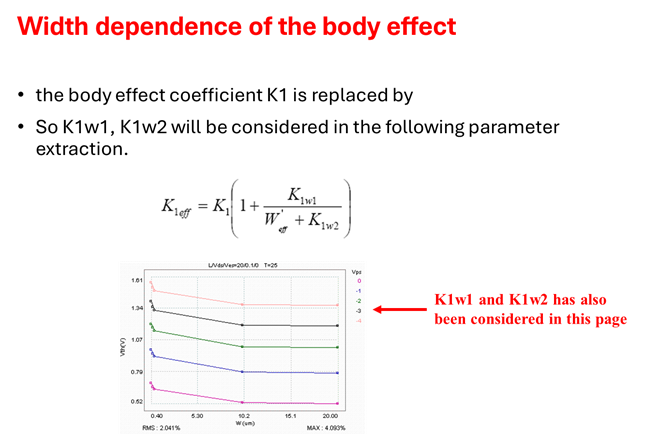

BSIM3/BSIM4閾值電壓K1被K1eff修正：

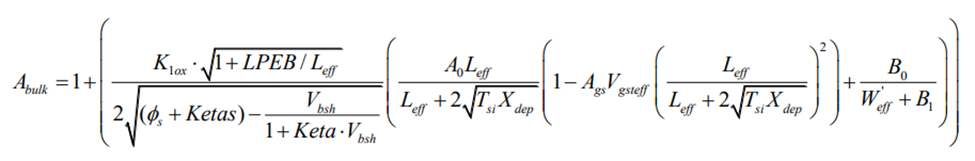

Abulk被修正：

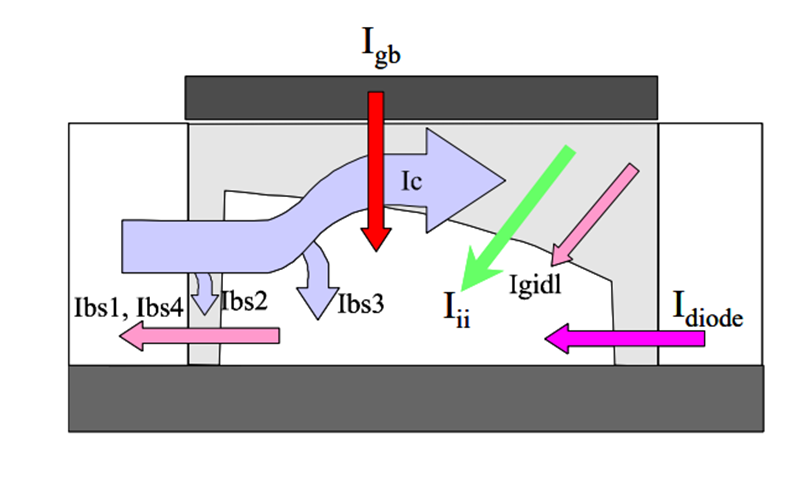

2) Body電流模型

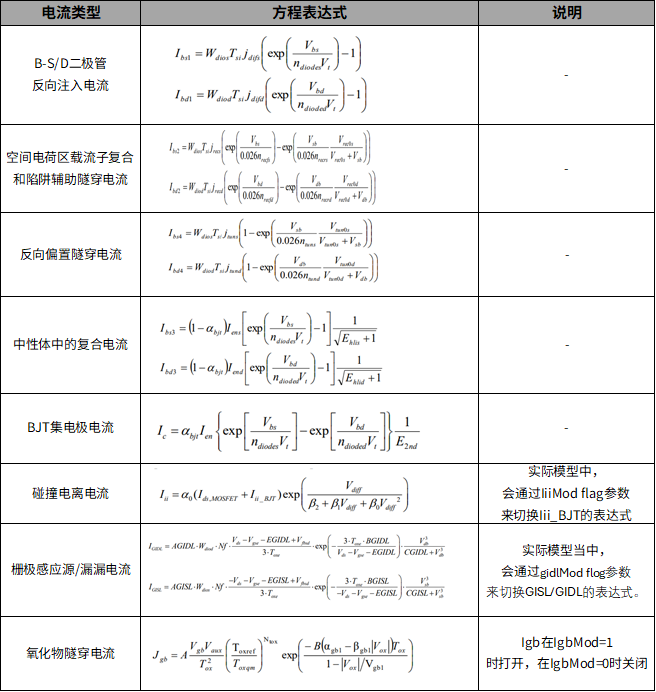

我將這些Body電流公式整理為如下表格所示的8個分量。

3) 自熱模型

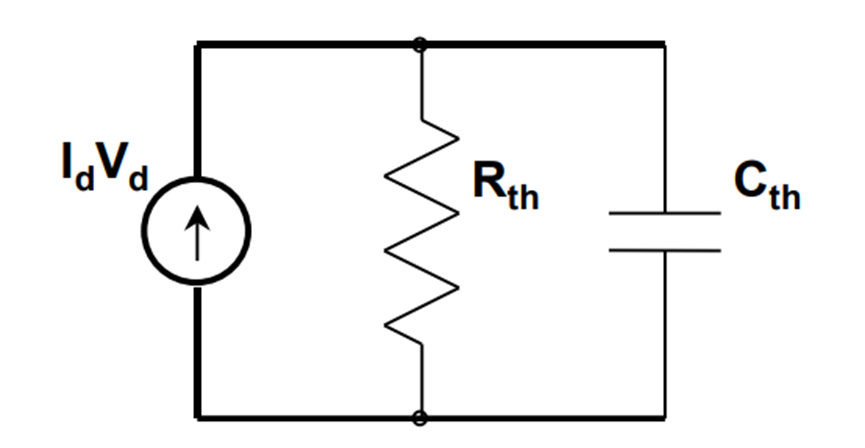

通過輔助的RC電路來對其進行建模。如果shMod=1，且Rth非零，則SPICE模擬中將創建熱節點(T)。

BSIM-SOI模型參數提取

1. 測試數據

2. 檢查數據及數據轉換

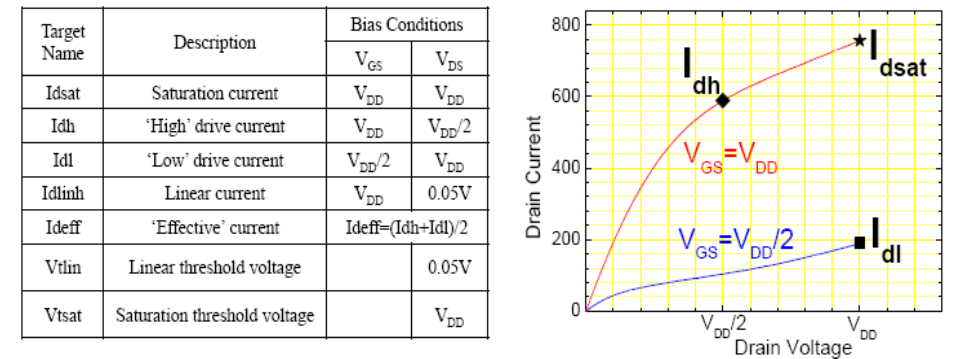

定義一些關鍵的targets，來輔助檢查數據和W, L, T的趨勢是否合理。因為原始建模數據中的溫度依賴性與電壓依賴性交織在一起，Self-heating效應需要大量的迭代計算，可能會損害模型質量。所以需要將Self-heating效應先從數據中移除，先來提取沒有Self-heating效應的模型參數。數據處理可借助MBP軟件來完成。

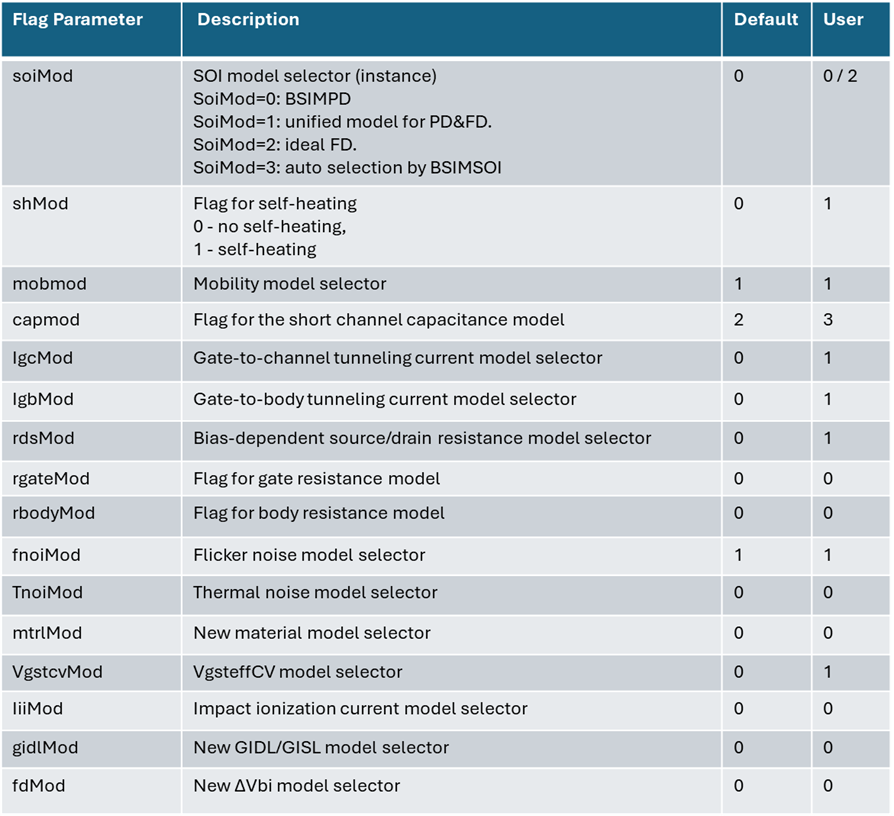

3. Flag 參數設置

根據器件特性數據分析并選擇適當?shù)哪Ｐ虵lag 參數。比如，打開或者關閉柵到溝道的隧穿電流等。

4. Process參數設置

關鍵的process 參數包括： Tox, Tbox, Tsi, Xj, Rsh, Nch, XL, XW. 應該從工藝獲得。

5. 參數提取

SOI IV/CV模型參數很多是繼承自BSIM3/BSIM4，所以他們的提取類似，這里不再過多介紹。需要注意的是在SOI情況下，由于S/D正好在絕緣子的頂部，不需要提取面積二極管參數。

6. SOI 特殊效應參數提取

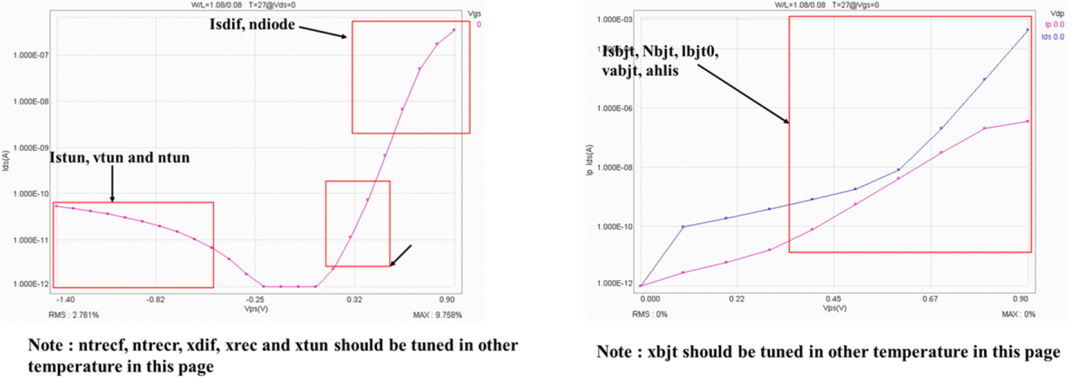

1) 寄生的Diode/bjt電流效應

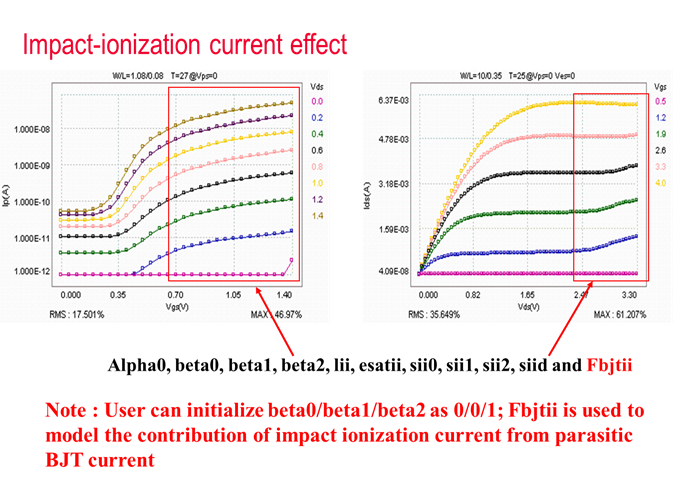

2) 碰撞電離電流效應

3) 體效應

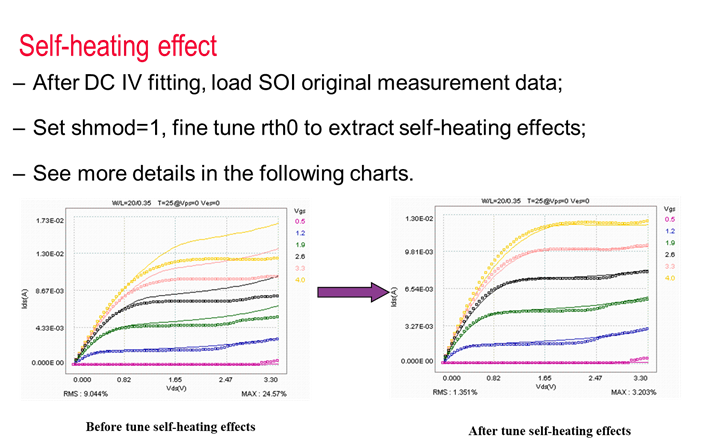

4) 自熱效應
