該CDCV304是一款高性能、低偏斜、通用的PCI-X兼容時鐘 緩沖區。它將一個輸入時鐘信號 （CLKIN） 分配給輸出時鐘 （1Y[0：3]）。是的 專為 PCI-X 應用而設計。該CDCV304工作電壓為3.3 V和2.5 V，并且 因此符合 3.3V PCI-X 規范。

該CDCV304的特點是在 –40°C 至 85°C 范圍內工作，適用于汽車和 工業應用。
*附件：cdcv304.pdf

特性

• 通用和 PCI-X 1：4 時鐘緩沖器
• 工作頻率
  • 0 MHz 至 200 MHz 通用
• 低輸出偏斜：<100 ps
• 將一個時鐘輸入分配到一個由四個輸出組成的組
• 輸出使能控制，當OE為低電平時驅動輸出為低電平
• 采用3.3V單電源或2.5V電源供電
• 符合 PCI-X 標準
• 8引腳TSSOP封裝

參數

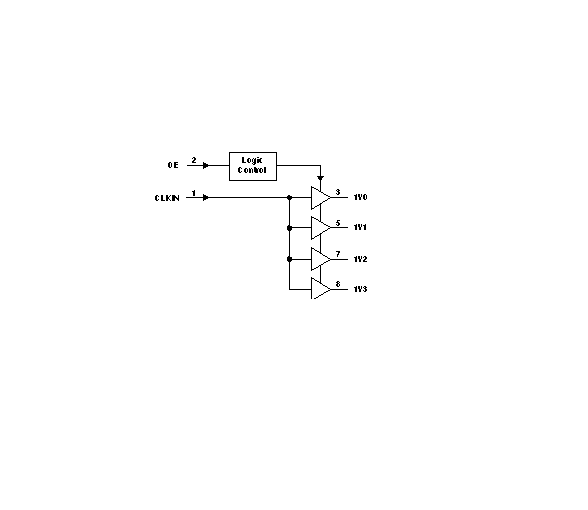

方框圖

?1. 核心產品特性?

• ?時鐘分配能力?：1:4高精度時鐘緩沖，專為PCI-X應用優化
• ?電氣性能?：
  • 雙電壓支持：2.5V±10% 或 3.3V±10%供電
  • 頻率范圍：0-200MHz（PCI-X兼容）
  • 超低輸出偏斜：<100ps
• ?控制功能?：
  • 輸出使能(OE)控制，低電平時強制輸出為低
  • 單輸入(CLKIN)驅動四路輸出(1Y0-1Y3)

?2. 物理規格?

• ?封裝信息?：8引腳TSSOP封裝（3.00mm×4.40mm）
• ?工作環境?：
  • 工業級溫度范圍：-40°C至85°C
  • 符合汽車電子應用標準

?3. 關鍵設計參數?

• ?時序特性?（需參考完整文檔）：
  • 兩種電壓模式下的開關特性（Section 5.6-5.7）
  • 傳播延遲、占空比等時序參數
• ?可靠性指標?：
  • 絕對最大額定值（Section 5.1）
  • 推薦工作條件（Section 5.2）
  • 熱阻參數（Section 5.3）

?4. 文檔結構指引?
完整數據手冊包含以下核心章節：

• ?引腳配置?（Section 4）：OE/CLKIN控制邏輯與輸出引腳定義
• ?參數測量?（Section 6）：測試電路與波形示意圖
• ?功能詳解?（Section 7）：內部邏輯框圖與工作模式說明
