前 言

本開發指南將手把手幫工程師們了解芯片的各個模塊，對照手冊熟悉各個模塊的寄存器配置。同時，分享一些常見的錯誤用法，助您規避誤區，從而提高開發效率。

Part.1芯片介紹

SD82F46X芯片基于8051 CPU實現，為8位MCU系統，系統主頻最高為32MHz。芯片內含四個運放和一個24bits sigma-deltaADC、兩個12bits DAC、正弦波產生和整流電路等模塊，此些模塊專門為HCT功能電路設計，主要用在血糖儀、血壓計及其有類似應用需求的領域。

Part.2功能框圖

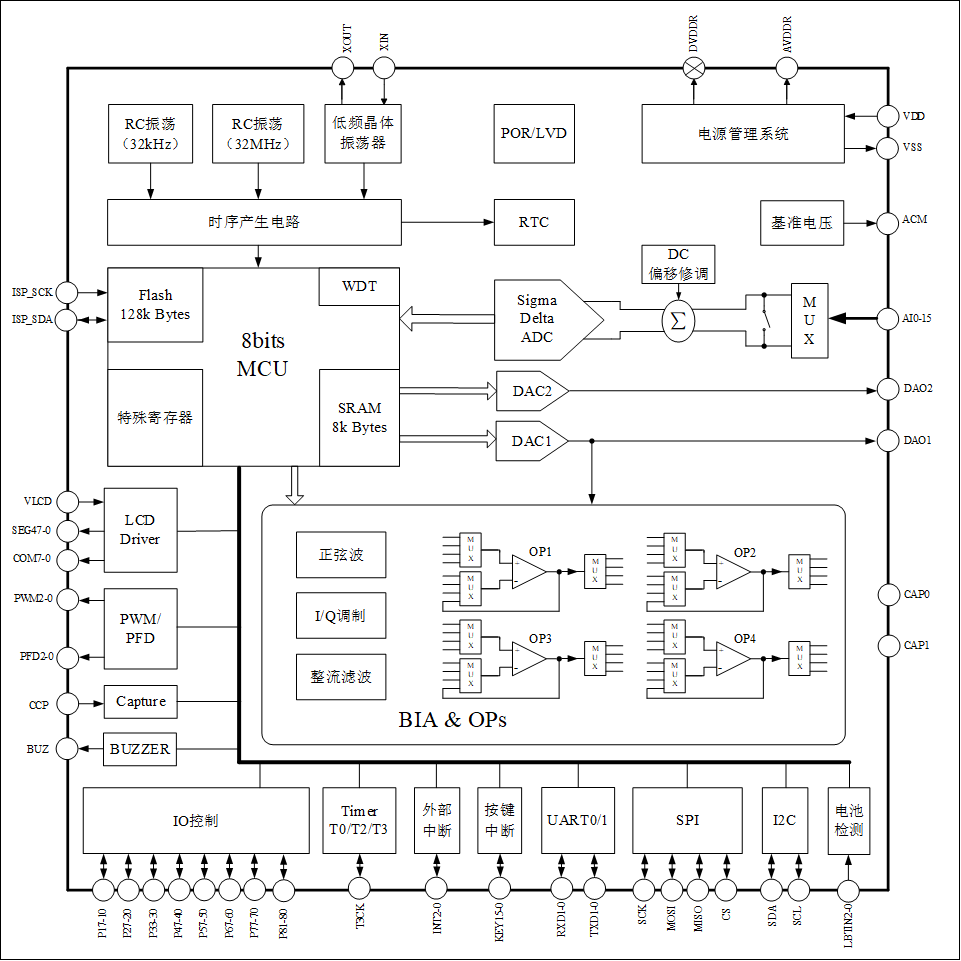

圖1 SD82F46X功能框圖

Part.3編程介紹

示例程序是實現SD82F46X芯片串口通信功能，包含了RCC時鐘配置、電源模塊配置、UART初始化、中斷系統配置。

編程其主體思路：先對芯片進行系統初始化，再對需要使用的功能進行配置，然后進入主循環實現串口通信功能。

Part.4函數分析

main函數的整體框架，如圖2：

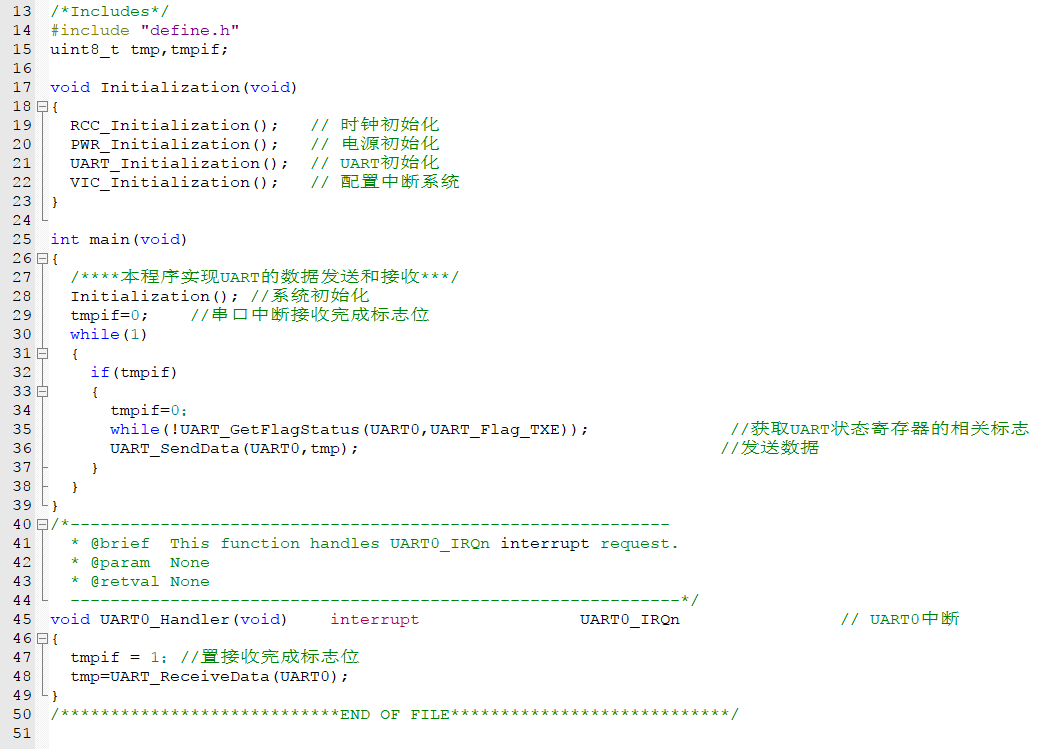

圖2 main函數

如圖2所示，main函數首先運行的是系統初始化函數Initialization()，初始化完成后執行主程序，示例中主程序較簡單，負責發送串口接收來的數據。

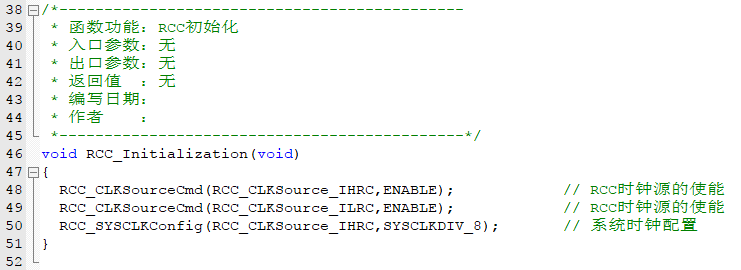

圖3 RCC初始化函數

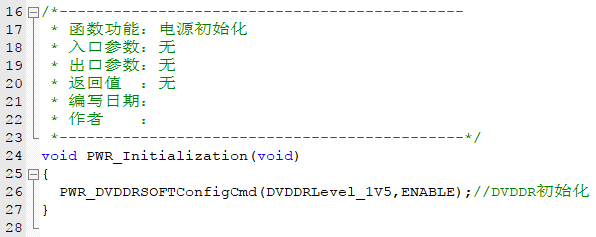

圖4 電源初始化函數

內部RCC時鐘IHRC和ILRC出廠前已校準，用戶無需再次手動改寫校準值。圖3 RCC初始化函數設置了IHRC和ILRC使能，開啟內部時鐘，實際內部時鐘已默認開啟，然后初始化了系統時鐘，系統時鐘源選擇IHRC，分頻系數8分頻。圖4對內部數字電源進行了初始化，設置成1.5V并使能。

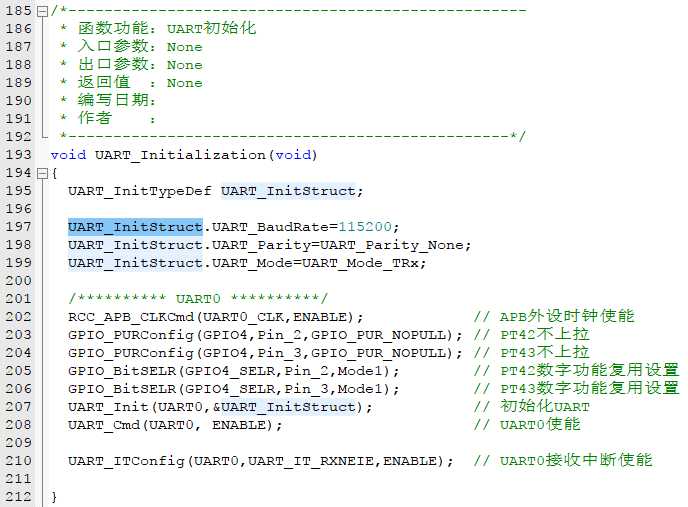

圖5 UART初始化函數

圖5為UART初始化函數，定義結構體變量UART_InitStruct，配置開啟外設時鐘，否則無法進行寄存器設置。使用UART功能，必須要進行IO口復用配置，將復用功能配置成UART，并且TXD和RXD要關閉IO上拉功能。后面進行UART相關參數配置，設置波特率UART_BaudRate=115200、校驗位UART_Parity、UART模式為接收發送，然后調用UART_Init(UART_TypeDef*UARTx,UART_InitTypeDef* UART_InitStruct)庫函數，將前面的初始化值寫入相應寄存器。最后使能UART0模塊和開啟UART0接收中斷。

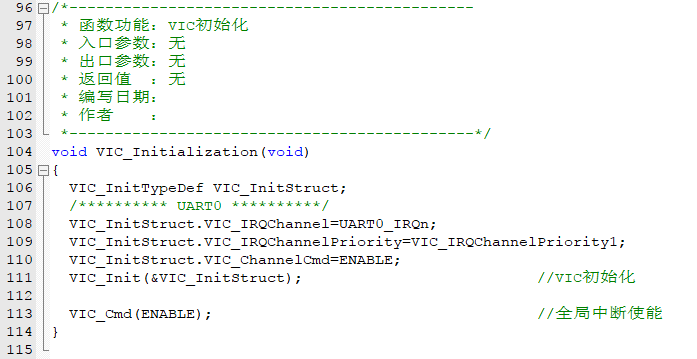

圖6 VIC初始化函數

圖6為VIC初始化函數，開啟UART0對應的中斷向量號、設置中斷優先級并使能。最后開啟內核總中斷。

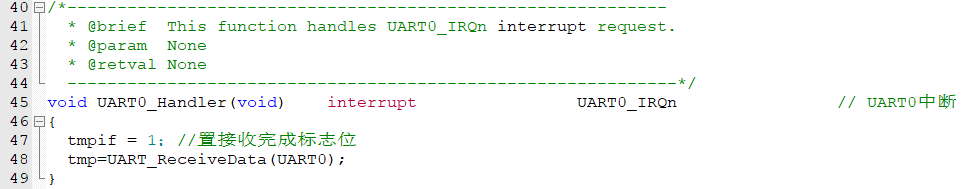

圖7 UART0中斷服務函數

圖7為UART0中斷服務函數，因?yàn)閁ART初始化中開啟了接收中斷功能，所以只要RXD接收到了數據，程序就會進入中斷服務函數進行接收處理。

Main函數主循環中將接收到的數據發送出來，注意這里是通過HEX格式進行發送。發送完一筆后，等待下一次接收，循環發送。

Part.5總結

本文介紹了SD82F46X UART功能模塊的使用，了解其編程邏輯和工作原理，其他功能將會在后續章節逐一分享。
