15.2

中斷的過程介紹

當中斷來臨的時候會最先經過IRQ寄存器，IRQ寄存器檢測到中斷的時候，會向中央處理嵌套向量中斷控制器NVIC發送中斷信號，當NVIC檢測到中斷請求的時候，會將相應的中斷服務函數進行掛起。之后將運行的八個寄存器進行壓棧，壓棧完成之后將中斷服務程序進行激活。之后將原先壓棧的寄存器取出，繼續運行之前的程序。

中斷搶占的過程：

當中斷來臨的時候會最先經過IRQ寄存器，IRQ寄存器檢測到中斷的時候，會向中央處理嵌套向量中斷控制器NVIC發送中斷信號，當NVIC檢測到中斷請求的時候，會將相應的中斷服務函數進行掛起。之后將運行的八個寄存器進行壓棧，堆棧完成之后將中斷服務程序進行激活。此時當另一個優先級更高的中斷源發生請求的時候，會將相應的中斷服務函數進行掛起。之后將當前運行的八個寄存器進行壓棧，壓棧完成之后將中斷服務程序進行激活。當中斷服務程序運行完之后會將原先壓棧的寄存器取出，之后繼續運行之前中斷服務的程序。中斷服務程序運行完成之后之后將原先壓棧的寄存器取出，繼續運行之前的程序。

15.3

實驗：按鍵外部中斷

中斷在嵌入式應用中的地位不言而喻，幾乎每個控制器都有中斷功能。中斷對事件得到第一時間處理是非常重要的。我們設計使用按鍵來作為觸發源，使得控制器產生中斷，并在中斷服務函數中實現控制LED燈的任務。

15.3.1

硬件設計

輕觸按鍵在按下時會使得按鍵的兩個引腳接通，通過電路設計可以使得在按鍵按下時引腳產生電平變化。

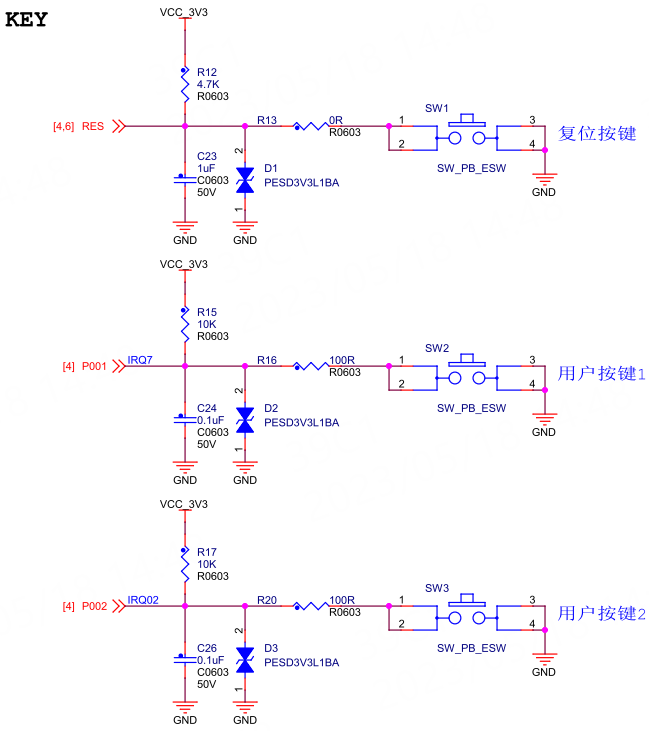

野火啟明6M5開發板的按鍵電路設計如下：

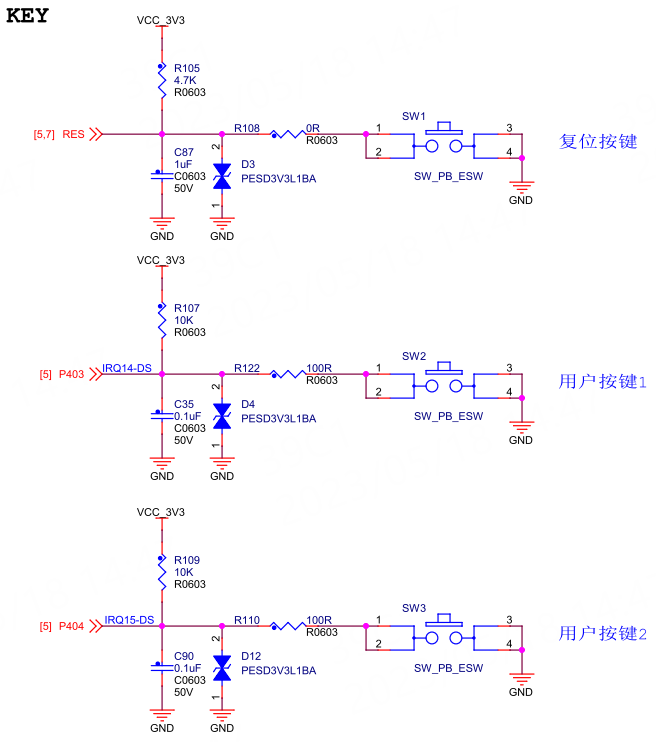

野火啟明4M2開發板的按鍵電路設計如下：

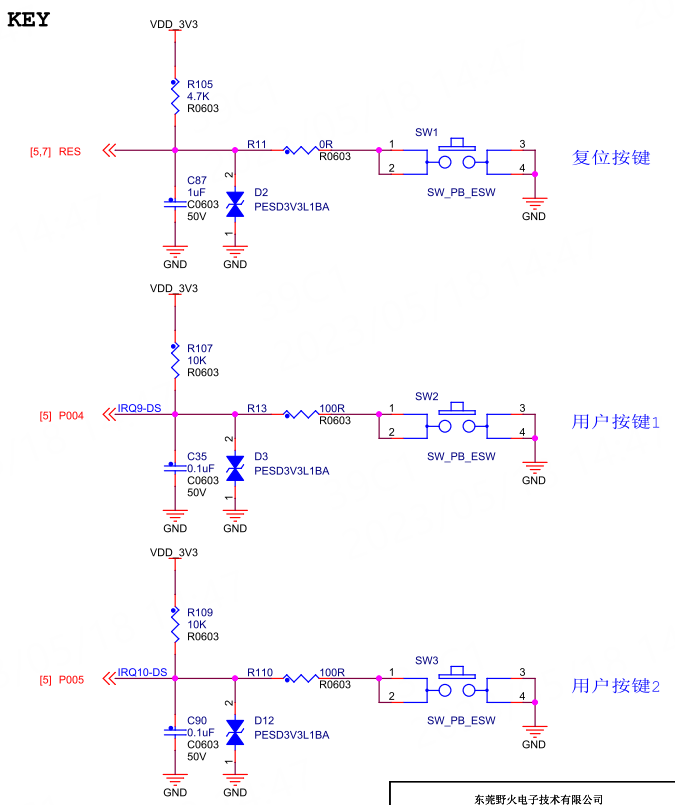

野火啟明2L1開發板的按鍵電路設計如下：

其中，RES按鍵是開發板的芯片復位按鍵，用于復位MCU芯片。另外兩個按鍵為用戶可自定義的按鍵，可用于實現用戶所需的功能。

在按鍵的電路設計中，與按鍵相并聯的電容屬于硬件濾波電容，可以在一定程度上防止按鍵抖動帶來的誤觸發。其實，用戶也可以使用瑞薩RA MCU的IO引腳內部自帶的數字濾波功能，這樣可以去掉該電容，從而減少電路板的硬件成本。

表3：開發板按鍵引腳分配和中斷號
