在射頻（RF）通信系統中，信號從發射器到接收器所經過的路徑稱為通信鏈路。在設計此類系統時，評估該路徑上的信號強度、噪聲水平，以及各種損耗的過程稱為鏈路預算分析。

在通信系統設計中，計算鏈路預算是最關鍵的步驟之一；它是對通信鏈路端到端性能的理論評估。工程人員通過鏈路分析這一過程，來量化在特定條件下系統預期增益和損耗。該分析在考慮所有相關系統參數的情況下，有助于預測發射器與接收器之間數據傳輸?shù)挠行浴?/p>

此分析中的性能組件包括發射功率、天線增益、路徑損耗、接收器靈敏度，以及因大氣吸收、多徑衰落，或系統缺陷等造成的額外損耗，詳見圖1。通過將這些數值組織成結構化的計算模型，工程人員可以評估接收信號功率是否足以滿足所需的服務質量，并支持通信信道中期望的信號波形。每一個組成部分都對最終的鏈路預算結果產生重要影響，理解其作用對于設計可靠且高效的通信系統舉足輕重。

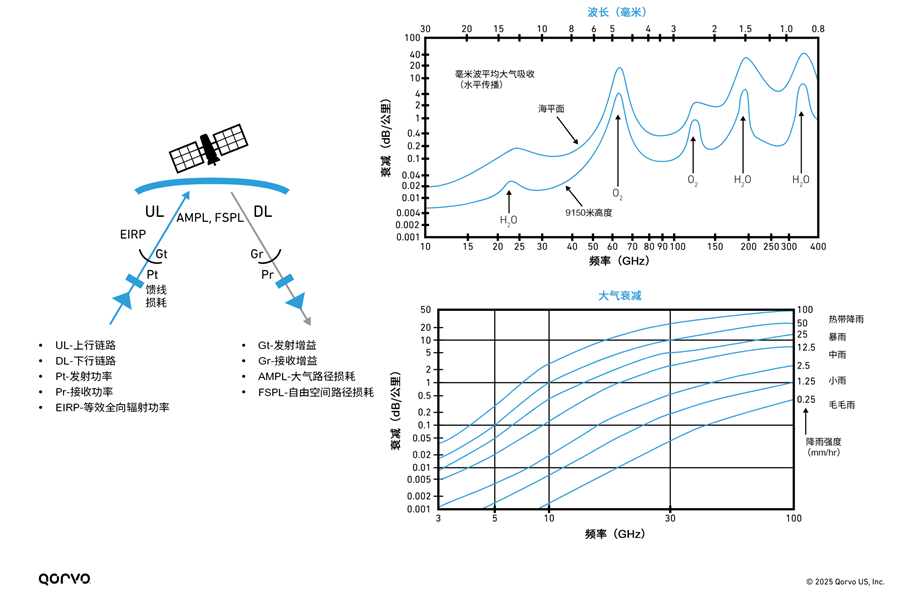

圖1，衛星通信鏈路預算及其影響因素

優化衛星系統的RF鏈路預算是確保通信可靠性的關鍵。采用先進的設計技術，對于提升并維持信號質量、提高頻譜效率，以及確保穩健的連接必不可少。本文探討了衛星通信網絡的鏈路預算概念及其計算方法，也包括設計過程中應對鏈路預算挑戰的一些技術手段。其中一種計算方法是弗里斯傳輸公式（Friis Transmission Formula），如下所示。其作為電信領域中的一個基礎方程，用于描述在自由空間理想條件下，接收天線接收到的功率與發射天線輻射功率之間的關聯，同時考慮了距離和天線特性的影響。該公式廣泛應用于無線通信系統中對接收信號強度的初步估算。

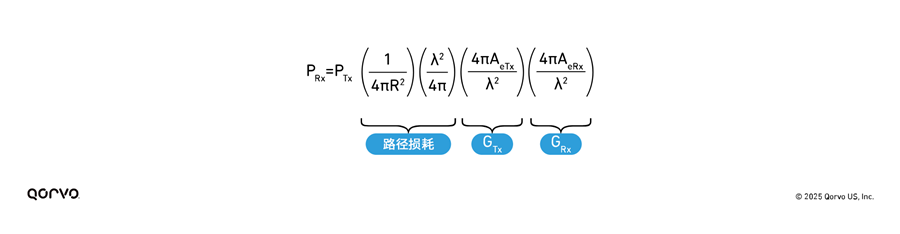

弗里斯傳輸公式

衛星鏈路預算通信中的關鍵參數

天線增益-噪聲溫度比（G/T）是衡量接收系統性能的另一個關鍵指標，在衛星通信網絡中發揮著至關重要的作用。天線增益反映了系統聚焦和放大輸入RF信號的能力，而天線噪聲溫度則衡量了天線從各種來源所捕獲的總噪聲功率；包括天空溫度、LNA噪聲溫度，和饋線損耗溫度。全面了解G/T比值，對于衛星通信系統及其相關鏈路預算的設計、分析和優化具有決定性意義。

在衛星通信網絡的接收端，G/T比值將接收天線的增益與系統的總噪聲溫度進行比較。它量化了天線在背景噪聲中捕獲所需信號的有效性。較高的G/T比值意味著系統在接收微弱信號方面表現更優，同時能夠有效抑制系統噪聲的影響。這一指標使工程師能夠優化諸如天線尺寸、接收器靈敏度，和噪聲系數等關鍵參數，從而在信號接收能力與噪聲抑制之間實現最佳平衡。參見圖2。

天線的G/T值是通過將天線的接收增益除以其等效系統噪聲溫度來計算的，如以下公式所示。其中，天線增益量化了有效接收和定向RF信號的能力，而等效噪聲溫度則代表了天線系統的總噪聲貢獻。最終計算得出的G/T值通常以分貝每開爾文（dB/K）為單位表示，為天線性能提供了一個標準化衡量指標。

天線G/T = 天線增益 (dBi) – [10 log10(系統噪聲)]

G/T比值在衛星通信系統的鏈路預算中發揮著關鍵作用。在系統設計過程中，工程師依靠G/T比值來進行精確的鏈路預算分析。

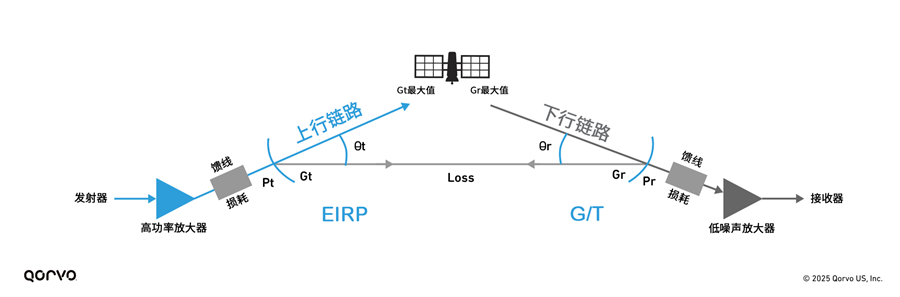

圖2，顯示EIRP和G/T的衛星鏈路示意圖

等效全向輻射功率（EIRP）是衛星通信鏈路預算中的另一項關鍵指標。它結合了發射器輸出功率和天線增益，反映了系統發送信號的有效性。較高的EIRP可提高接收端的信噪比（SNR），從而實現更長的傳輸距離和更強的抗干擾能力。最大化EIRP可通過增強信號可靠性并降低所需鏈路裕量，來同時提升上行鏈路和下行鏈路的性能。現代EIRP技術的進步使衛星系統能夠在每個基站支持更多用戶，擴大覆蓋范圍，增加鏈路容量，并為終端用戶帶來更高的數據速率和更優的服務質量（QoS）。

EIRP (發射端) = Pt – 損耗 + Gt

（其中，Pt = 發射功率，Gt = 發射增益）

由于路徑損耗的存在，發射器與接收器間的距離會顯著影響SNR。SNR用于量化所需信號相對于背景噪聲水平的相對強度。較高的SNR意味著更優的信號質量和接收性能。隨著通信距離的增加，信號強度減弱，SNR降低，進而影響通信質量；尤其在毫米波頻段，信號衰減更為嚴重。對于可靠的衛星通信而言，維持較高的SNR十分關鍵，因?yàn)樗艽_保更好的信號質量、更高的數據速率，和更低的誤碼率（BER）。

此外，高SNR使系統能夠采用更復雜的調制方案，從而實現更快的數據傳輸。相反，低SNR則迫使系統不得不使用更簡單的調制方案，導致數據速率降低以確保信號完整性。較強的SNR支持更快、更高容量的數據傳輸，而低SNR則會導致性能下降、延遲增加，以及由于數據包丟失和重傳而造成的吞吐量降低。有效的系統設計旨在最小化這些損耗，并保持足夠的SNR以實現最佳性能。

計算SNR鏈路預算是評估衛星通信系統性能的關鍵環節。由于信道帶寬和自由空間路徑損耗（FSPL）等參數通常為固定值，設計人員必須仔細權衡衛星端的發射EIRP與地面終端的G/T比值，以優化整體性能。提升G/T的方法包括選用高增益接收天線、通過精心的元器件設計降低系統噪聲，以及應用信號處理技術來增強SNR。然而，實現高G/T比值往往需要權衡取舍——如使用更大的天線、增加系統復雜性、提高功耗或增加成本。工程人員必須在滿足系統要求的同時，兼顧實際限制，平衡各項因素。

SNR會影響通信系統中的數據傳輸效果。如下圖3所示，不同的調制方法需要達到一定的最低SNR才能正常工作。例如，在信噪比為3.15的Ku-頻段下行鏈路中，適合的調制方式為DPSK?，頻譜效率0.75bps/Hz；假設信道帶寬為5MHz，則最大數據速率可達3.75Mbps。

一般來說，低SNR意味著數據速率較低，而高SNR則允許更高的數據速率。系統可以采用自適應調制技術，根據SNR水平進行切換，但這需要更先進的數字處理技術。

SNR下行鏈路(dB)=EIRP衛星(dBWi)–信道帶寬 (dBHz)–FSPL(dB)– AFPL (dB)+G/T終端(dB/K) – k (dBJ/K)

（其中，SNR=信噪比，EIRP=等效全向輻射功率，F(xiàn)SPL=自由空間路徑損耗，AFPL=大氣路徑損耗，G/T=天線增益-噪聲溫度比，k=玻爾茲曼常數）——該公式可計算出信道帶寬內的整體SNR。

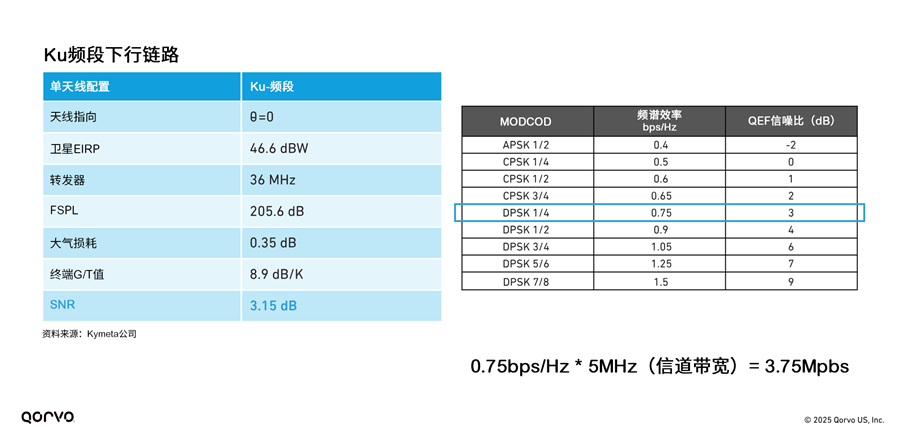

圖3，Ku頻段地球靜止軌道下行鏈路系統SNR計算

下面簡要說明上圖所示的調制概念。每一條衛星鏈路在設計時都采用特定的MODCOD（調制與編碼）方案。調制通過改變載波信號的相位來對數字?jǐn)?shù)據進行編碼。相移鍵控（PSK）是一種常用方法：例如，二進制相移鍵控（BPSK）使用兩個相位（相差180°）；而正交相移鍵控（QPSK）則使用四個相位，在相同帶寬下數據速率翻倍，但需要更多功率。為了避免依賴絕對相位參考，差分相移鍵控（DPSK）采用相對于前一比特位的相位變化來進行編碼。

衛星通常采用幅度相移鍵控（APSK）；在衛星通信應用中采用APSK的一個主要原因是，它對各種幅度效應具有較強的穩健性，并且降低了對發射功率放大器（PA）線性度的要求。諸如PA壓縮等非線性因素可能會改變不同幅度環之間的相對距離；但由于同一給定幅度環上的所有點受到的影響相同，從而將這種非線性效應的影響降至最低。因此，APSK允許對環間距進行預失真處理，以便在非線性放大后，各環仍保持適當?shù)拈g距。APSK還帶來更大的靈活性，可通過調整環數與環間距，在信號失真與峰均功率比之間取得平衡。

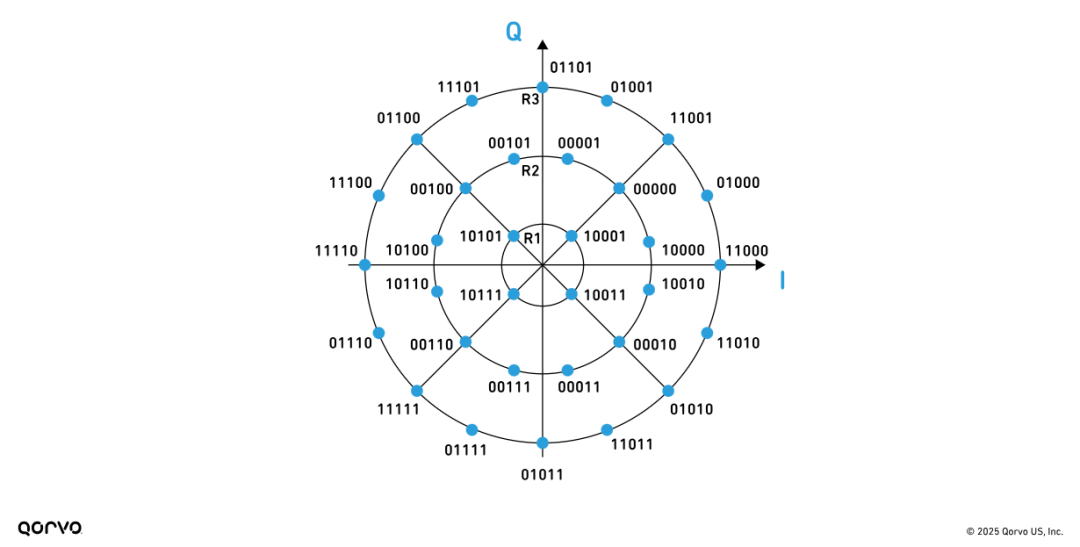

圖4，32APSK星座圖

如下圖所示，當衛星相對于接收器移動時，其發射信號的頻率會發生多普勒頻移。這些變化可能導致同步問題，進而影響通信的可靠性。為了解決這一難題，系統必須持續監測并補償頻率偏移。在此過程中，先進算法發揮著重要作用，使接收器能夠動態調整，保持穩定、高質量的信號接收。

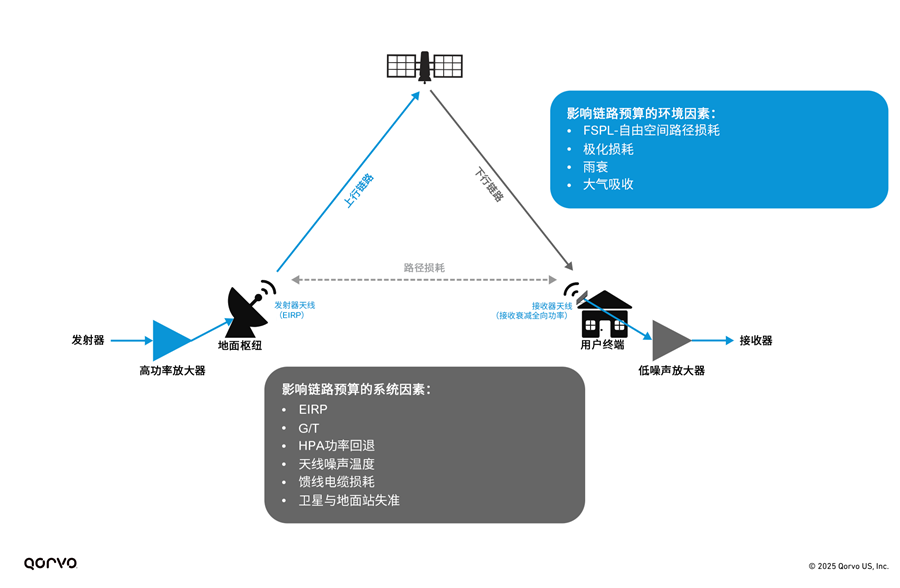

圖5：影響系統性能的關鍵環境指標

系統損耗是所有衛星通信系統中固有的，可能源自地面站與衛星內部及之間的各種組件。由于天線、功率放大器、RF濾波器，和收發器信號處理單元等硬件存在缺陷，信號可能會發生劣化。在Ka和Q/V等更高頻段，大氣衰減和自由空間路徑損耗的影響更為顯著，進一步加劇了信號劣化，因此需要在系統設計中進行精細補償。

優化RF鏈路預算

工程人員采用多種方法來應對這些挑戰，如使用相控天線陣列和波束成形技術、自適應功率控制以確保根據實時鏈路條件調整發射功率從而優化SNR，以及利用機器學習方法和自適應編碼與調制技術來增強通信性能。

自適應編碼調制（ACM）技術根據信號質量調整數據傳輸方式，助力提升衛星通信性能。當信號強度高時，系統使用更快的傳輸方法發送更多數據；當信號較弱時，則切換到更為可靠的方法以避免錯誤。這使得連接更為高效可靠，尤其適用于高速移動并飛越不同區域的低地球軌道（LEO）衛星。ACM能夠?qū)崟r(shí)自動調整，以保持信號穩定，防止出現中斷。

機器學習（ML）正成為工程人員優化衛星通信系統鏈路預算的又一得力工具。借助預測和自適應能力，機器學習有助于在動態環境中更高效地管理資源。強化學習等技術可實現功率控制、切換和帶寬分配的實時決策；而監督學習則能預測信號衰減和路徑損耗，以便進行主動調整。例如，機器學習算法可在需求高峰期提高發射功率，或確保衛星間無縫切換。這種數據驅動的方法正改變著衛星網絡的設計范式，使其在多變條件下提升性能與可靠性。

結論

綜上所述，優化RF鏈路預算對于設計可靠、高效的衛星通信系統至關重要。通過細致分析EIRP、天線G/T和SNR等參數，工程人員能夠預測并增強在各種工作條件下鏈路的性能。自適應編碼調制、實時功率控制，和基于機器學習的優化等先進技術，正在重塑衛星網絡的設計方式——使其能夠在日益動態且要求嚴苛的環境中，實現更高的數據速率、更優頻譜效率，及更強健的連接能力。
