Nx555 和 Sx555 器件是精密定時電路，能夠產生精確的時間延遲或振蕩。在延時或單穩態工作模式下，定時間隔由單個外部電阻器和電容器網絡控制。在非穩態工作模式下，頻率和占空比由兩個外部電阻器和一個外部電容器獨立控制。

每個定時器的觸發電平等于大約電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖健Ｈ绻鸗RIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止錯誤觸發

輸出電路能夠吸收或提供高達 200mA 的電流。工作額定為 5V 至 15V 電源。采用 5V 電源，輸出電平與 TTL 輸入兼容。
*附件：ne555.pdf

特性

• 從微秒到小時的計時
• 非穩態或單穩態作
• 可調節占空比
• TTL 兼容輸出可吸收或拉高達200mA
• 在符合 MIL-PRF-38535 的產品上，除非另有說明，否則所有參數都會經過測試。在所有其他產品上，生產過程不一定包括所有參數的測試。

參數

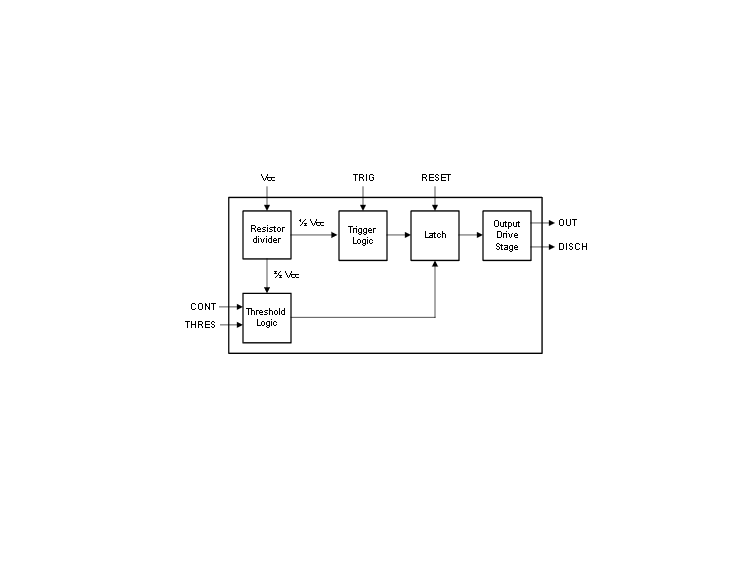

方框圖

?1. 產品概述?

• ?型號系列?：NA555/NE555/SA555/SE555，均為德州儀器（TI）生產的精密定時電路，適用于從微秒到小時的精確延時或振蕩應用。
• ?關鍵特性?：
  • 支持單穩態（延時）和雙穩態（振蕩）模式。
  • 輸出電流高達200mA（兼容TTL電平）。
  • 工作電壓范圍：4.5V–16V（SE555擴展至18V）。
  • 溫度穩定性：±50ppm/°C（典型值）。

?2. 功能模式?

• ?單穩態模式?：通過外部電阻（RA）和電容（C）控制延時，公式為 ?tw ≈ 1.1×RA×C?。
• ?雙穩態模式?：通過兩個電阻（RA、RB）和電容調節頻率與占空比，頻率公式為 ?f ≈ 1.44/(RA + 2RB)×C?。

?3. 電氣特性?

• ?閾值電壓?：THRES為2/3 VCC，TRIG為1/3 VCC（可通過CONT引腳調整）。
• ?輸出能力?：低電平輸出時灌電流達200mA（VCC=15V），高電平兼容TTL。
• ?功耗?：靜態電流典型值3mA（VCC=5V）。

?4. 典型應用電路?

• ?脈沖丟失檢測器?：通過單穩態電路檢測輸入脈沖間隔異常。
• ?PWM/PPM調制?：利用CONT引腳輸入調制信號，實現脈寬或位置調制。
• ?時序控制器?：多級單穩態電路串聯生成順序觸發信號。

?5. 封裝與溫度范圍?

• 提供PDIP、SOIC、TSSOP等多種封裝，工作溫度覆蓋-55°C至+125°C（SE555軍用級）。

?6. 設計注意事項?

• 避免觸發引腳懸空，防止誤觸發。
• 推薦VCC旁路電容：0.1μF陶瓷電容。
• 高頻應用（>100kHz）建議選用TLC555等高速型號。
