TPS65215-Q1 是一款電源管理 IC （PMIC），旨在為汽車應用中的各種 SoC 供電。該器件的環境溫度范圍為-40°C至+125°C，使PMIC成為汽車應用的絕佳選擇。該器件包括三個同步降壓DC-DC轉換器和兩個線性穩壓器。

DC-DC 轉換器能夠提供 1 個 3.5A 和 2 個 1.5A 的電流。轉換器需要一個470nH的小型電感器、4.7μF的輸入電容和每個電源軌的最小10μF輸出電容，具體取決于開關模式配置。
*附件：tps65215-q1.pdf

其中一個LDO在0.6V至3.4V的輸出電壓范圍內支持400mA的輸出電流。LDO支持旁路模式，充當負載開關，并允許在工作期間進行電壓變化。另一個LDO在1.2V至3.3V的輸出電壓范圍內支持300mA的輸出電流。LDO還支持負載開關模式。

I2C 接口、IO、GPIO 和多功能引腳 （MFP） 允許與各種 SoC 無縫接口。

特性

• 3個降壓轉換器，開關頻率高達2.3MHz。
  • 1× VIN：2.5V – 5.5V;IOUT：3.5A;VOUT 0.6V – 3.4V
  • 2× VIN：2.5V – 5.5V;IOUT：1.5A;VOUT 0.6V – 3.4V
• 2 個線性穩壓器：
  • 1x VIN：1.5V – 5.5V;IOUT：400mA;VOUT：0.6V – 3.4V（可配置為負載開關和旁路模式，支持 SD 卡）
  • 1x VIN：2.2V – 5.5V;IOUT：300mA;VOUT：1.2V – 3.3V（可配置為負載開關）
• 所有三個降壓轉換器的動態電壓調節
• 低 IQ/PFM、PWM 模式（準固定頻率）或固定頻率模式
• 可編程電源排序和默認電壓
• I2C接口，支持標準、快速模式和快速模式+
• 2 個 GPO、1 個 GPIO 和 3 個多功能引腳
• EEPROM 可編程性
• 功能安全能力

參數

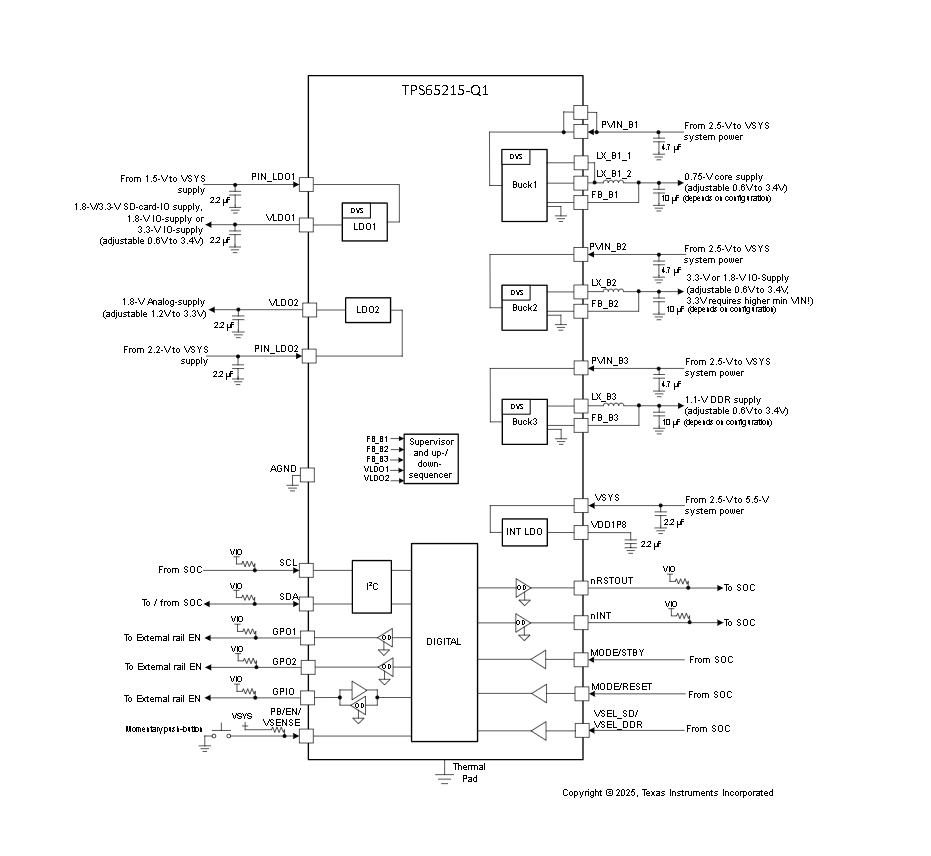

方框圖

?1. 核心特性?

• ?電源架構?：集成3路降壓轉換器（Buck）和2路線性穩壓器（LDO）。
  • ?Buck轉換器?：
    • 1路3.5A輸出，2路1.5A輸出，輸入電壓范圍2.5V–5.5V，輸出電壓可調（0.6V–3.4V）。
    • 支持動態電壓調節（DVS）、低靜態電流（IQ）模式（PFM/PWM/固定頻率）。
  • ?LDO穩壓器?：
    • LDO1：400mA輸出，支持負載開關和旁路模式（適用于SD卡）。
    • LDO2：300mA輸出，支持負載開關模式。
• ?控制接口?：I2C（標準/快速/快速+模式）、2個通用輸出（GPO）、1個GPIO及3個多功能引腳。
• ?安全與配置?：EEPROM可編程性，符合汽車功能安全標準。

?2. 典型應用場景?

• 汽車低功耗MPU（如AM62x-Q1、AM64x-Q1）。
• 車載信息娛樂系統（數字儀表盤、遠程信息控制單元）、LiDAR處理器、攝像頭模塊（DMS/OMS）、音頻放大器及照明系統。

?3. 關鍵參數?

• ?工作溫度?：-40°C至+125°C（適用于嚴苛汽車環境）。
• ?封裝?：32引腳QFN（5mm×5mm），帶可潤濕側翼（Wettable Flank）便于焊接檢測。
• ?效率優化?：支持PFM模式（輕載高效）和2.3MHz高頻開關（減少外圍元件尺寸）。

?4. 功能模塊詳解?

• ?Buck轉換器?：
  • 內置同步整流，需外接470nH電感和4.7μF輸入電容。
  • 輸出電壓精度：±1.5%（典型值，強制PWM模式）。
• ?LDO穩壓器?：
  • LDO1輸出電壓范圍0.6V–3.4V，支持動態調整（如SD卡電壓切換）。
  • 需配置2.2μF以上輸出電容。

?5. 系統集成支持?

• ?時序控制?：可編程上電/下電序列，支持多PMIC同步操作。
• ?故障保護?：輸入過壓/欠壓鎖定（OVP/UVLO）、過熱關斷及電流限制。

?6. 設計資源?

• 提供詳細引腳配置、電氣特性（如ESD等級±2kV HBM）及典型應用電路（含布局建議）。
