TPSM336xx-Q1 是一款 0.6A、1A 或 2A、36V 輸入、汽車、同步降壓 DC/DC 電源模塊，將引線倒裝芯片封裝、集成功率 MOSFET、符合 AEC-Q100 標準的電感器和引導電容器集成在緊湊且易于使用的封裝中。小型 HotRod QFN 封裝增強了熱性能，確保高環境溫度運行。擴頻有助于實現出色的 EMI 性能。該器件提供兩種固定輸出電壓選項，支持 3.3V 和 5V。這些器件可配置為帶有反饋分壓器的 1V 至 7V 輸出，并通過 MODE/SYNC 引腳在自動或強制 PWM 模式下工作。該器件只需四個外部元件即可實現 3.3V 和 5V 固定輸出設計，從而簡化了 PCB 布局和設計。

該器件旨在滿足始終在線的汽車應用的低待機功率要求。自動模式在輕負載下運行時可實現頻率折返，從而實現高輕負載效率。DRSS用于減少輸入EMI濾波器的外部元件。
*附件：tpsm33610-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 同步、降壓 DC/DC 汽車模塊：
  • 集成功率 MOSFET、控制器、符合 AEC-Q200 標準的電感器和 CBOOT 電容器
  • 結溫范圍：–40°C 至 +150°C，包括集成電感器和 CBOOT
  • 固定開關頻率為2.2MHz
  • 0.6A、1A 和 2A 連續輸出電流
• 全負載范圍內的超高效率：
  • 峰值效率在12V VIN、5V VOUT時為93.2%，在24V VIN、5V VOUT時為90%
  • 13.5VIN 時具有 1.2μA 的超低非開關 IQ，關斷電流低至 300nA
• 專為超低 EMI 要求而設計：
  • 雙隨機擴頻 - DRSS
  • 集成 CBOOT 和 HotRod? 封裝
  • 引腳可選的 FPWM 和 AUTO 模式
  • 符合 CISPR 25 5 類標準
• 輸出電壓選項：
  • 固定輸出型號：3.3V 或 5V VOUT
  • 可調輸出電壓：1V 至 7V

參數

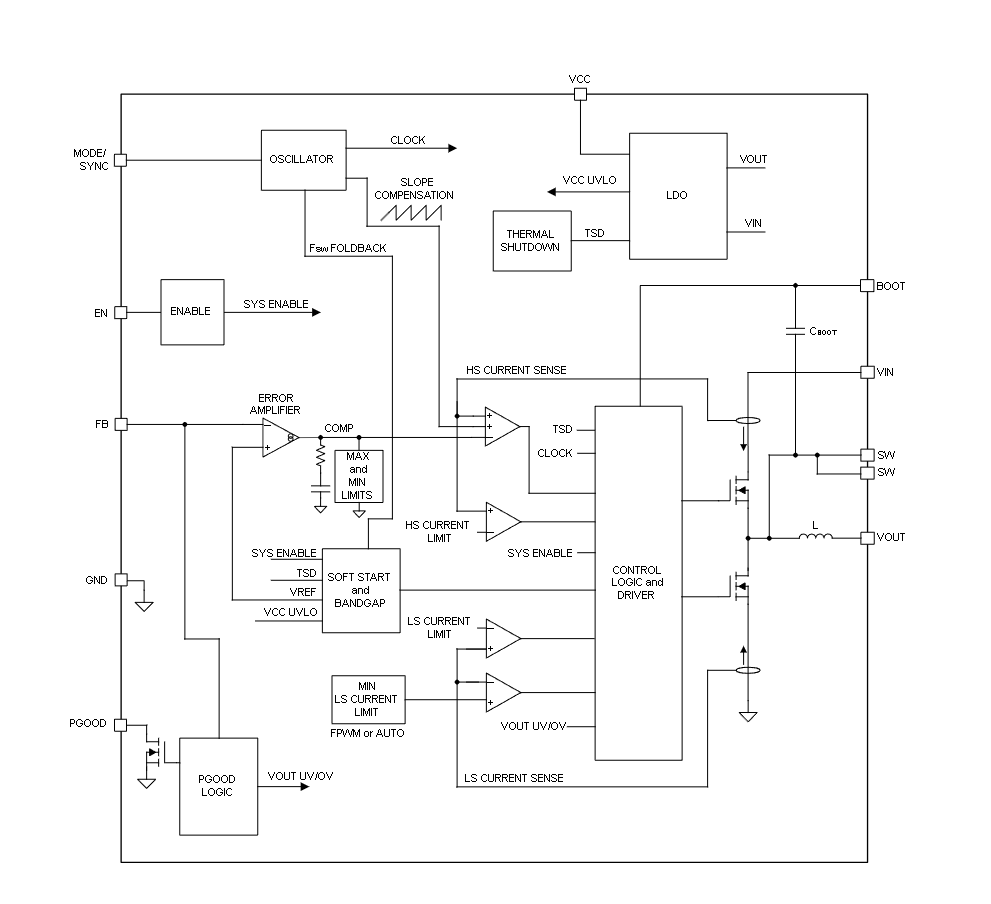

方框圖

?1. 產品概述?
TPSM336xx-Q1是德州儀器（TI）推出的汽車級同步降壓DC/DC電源模塊系列，包含TPSM33606-Q1（0.6A）、TPSM33610-Q1（1A）和TPSM33620-Q1（2A）三種型號。其核心特點包括：

• ?寬輸入電壓范圍?：3V至36V，支持12V/24V汽車電源系統。
• ?輸出配置?：固定輸出（3.3V/5V）或可調輸出（1V至7V），通過外部電阻分壓器實現。
• ?高集成度?：集成控制器、MOSFET、AEC-Q200認證電感和CBOOT電容，采用HotRod? QFN封裝（4.5mm×3.5mm×2mm）。
• ?高效與低功耗?：峰值效率達93.2%（12V輸入/5V輸出），待機電流低至1.2μA。

?2. 關鍵特性?

• ?汽車認證?：符合AEC-Q100 Grade 1標準（-40°C至+125°C）。
• ?EMI優化?：雙隨機展頻（DRSS）、集成CBOOT電容和HotRod?封裝設計，滿足CISPR 25 Class 5標準。
• ?保護功能?：過流保護（Hiccup模式）、熱關斷、電源良好（PGOOD）監控及精密使能（EN）輸入。
• ?工作模式?：支持自動模式（輕載PFM）、強制PWM（FPWM）模式及外部時鐘同步（SYNC）。

?3. 應用場景?

• 汽車電子：電動助力轉向（EPS）、車載充電器、照明系統、攝像頭模塊等。

?4. 設計簡化?

• ?極簡外圍電路?：固定輸出僅需4個外部元件（輸入/輸出電容+反饋電阻）。
• ?布局優化?：開關節點（SW）銅箔面積最小化以降低EMI，內置電感簡化PCB設計。

?5. 功能細節?

• ? 使能控制（EN） ?：支持外部UVLO配置，閾值電壓可編程（典型值VEN_RISE=1.23V，VEN_FALL=0.9V）。
• ?反饋網絡?：可調輸出需滿足5kΩ≤(RFBT∥RFBB)≤10kΩ，推薦添加前饋電容（CFF）優化瞬態響應。
• ?同步功能?：通過MODE/SYNC引腳支持1.9MHz至2.5MHz外部時鐘同步，強制FPWM模式運行。

?6. 電氣參數?

• ?開關頻率?：默認2.2MHz（±4%展頻）。
• ?電流限制?：峰值電流限值（如TPSM33620-Q1高側4.6A，低側2.53A）。
• ?熱性能?：結溫范圍-40°C至150°C，RθJA=22°C/W（EVM測試條件）。

?7. 文檔結構?
技術手冊包含特性、引腳功能、電氣規格、典型應用電路及布局指南（如15mm×8.3mm EVM設計），并附有效率曲線、熱阻表等關鍵數據。
