TLV785 是一款小型低壓差 （LDO） 線性穩壓器，可提供 500mA 的輸出電流。該LDO提供具有高PSRR和負載和線路瞬態性能的電壓源，可滿足各種電路的要求。TLV785 具有 1.4V 至 5.5V 的輸入電壓范圍和 0.6V 至 3.3V 的輸出電壓范圍。這種靈活性使該設備可用于多種應用。

TLV785 具有內部軟啟動電路，可避免過大的浪涌電流，從而最大限度地減少啟動期間的輸入壓降。當LDO禁用時，有源下拉電路會快速放電輸出，并提供已知的啟動狀態。EN輸入允許外部邏輯信號啟用或禁用穩壓輸出。LDO 在小型陶瓷電容器下保持穩定，允許較小的整體封裝尺寸。工作結溫范圍為?40°C至+125°C。 該LDO采用標準SOT-23（DBV）封裝。
*附件：tlv785.pdf

特性

• 高PSRR：60dB（1kHz）
• VIN 范圍：1.4V 至 5.5V
• 固定輸出電壓范圍：0.6V 至 3.3V
• 輸出電壓精度：2%
• 低壓差電壓：
  • 500mA 時為 400mV （最大值）（3.3VOUT）
• 折返電流限制
• 有源輸出下拉電阻
• 包：
  • 5 引腳 SOT-23 （DBV）

參數

方框圖

?1. 產品概述?
TLV785 是一款低成本、高電源抑制比（PSRR）、固定輸出電壓的 500mA 低壓差線性穩壓器，采用 SOT23-5 封裝。

• ?輸入電壓范圍?：1.4V 至 5.5V
• ?輸出電壓范圍?：0.6V 至 3.3V（固定值，精度 ±2%）
• ?關鍵特性?：60dB PSRR（1kHz）、低靜態電流（典型值 62μA）、內部軟啟動和主動放電功能。

?2. 核心特性?

• ?高 PSRR?：適用于噪聲敏感應用（如音頻、射頻電路）。
• ?低靜態電流?：優化電池供電設備能效。
• ?保護功能?：
  • 折返式電流限制（短路保護）
  • 熱關斷（160°C 觸發，140°C 恢復）
  • 主動輸出放電（禁用時快速釋放輸出電荷）。

?3. 典型應用場景?

• 有線網絡設備、家電、游戲主機、流媒體播放器。
• 需高穩定電壓的嵌入式系統或傳感器供電。

?4. 設計要點?

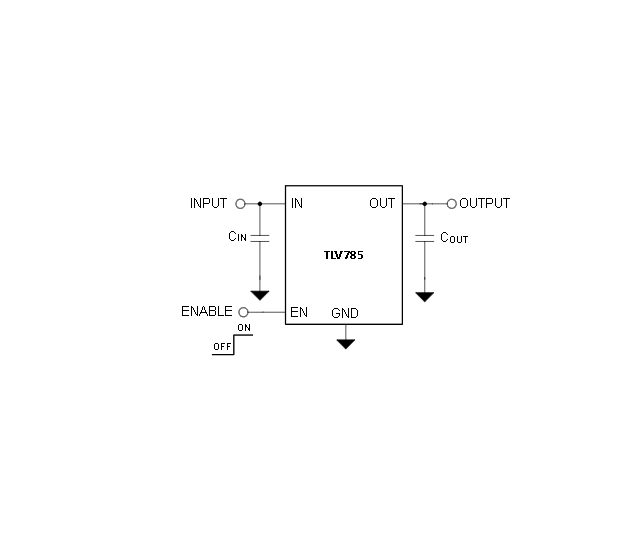

• ?電容選擇?：推薦 1μF 陶瓷輸入/輸出電容（X7R/X5R 材質）。
• ?布局建議?：
  • 輸入/輸出電容盡量靠近器件引腳。
  • 使用銅平面和散熱過孔優化熱性能。

?5. 封裝與訂購信息?

• ?封裝?：5 引腳 SOT-23（DBV），尺寸 2.9mm × 2.8mm。
• ?型號示例?：TLV78533PDBVR（3.3V 輸出，帶主動放電功能）。
