該TPS7A56是一款低噪聲 （2.45μVRMS）、超低壓差線性穩壓器 （LDO），能夠提供 6A 電流，壓差僅為 90mV，與輸出電壓無關。器件輸出電壓可通過單個外部電阻在 0.5V 至 5V 之間調節。低噪聲、高 PSRR（1MHz 時為 36dB）和高輸出電流能力相結合，使該TPS7A56專為為噪聲敏感型組件供電而設計。這些組件（如射頻放大器、雷達傳感器、SERDES 和模擬芯片組）可用于雷達功率、通信和成像應用。

需要低輸入、低輸出 （LILO） 電壓作的數字負載還受益于卓越的精度、遙感、瞬態性能和軟啟動功能，以提供最佳系統性能。這些負載包括專用集成電路 （ASIC）、現場可編程門陣列 （FPGA） 和數字信號處理器 （DSP）。多功能性、性能和小尺寸使該 LDO 成為大電流模擬負載和數字負載（如串行器/解串器 （SerDes）、FPGA 和 DSP）的絕佳選擇。大電流模擬負載包括模數轉換器 （ADC）、數模轉換器 （DAC） 和成像傳感器。
*附件：tps7a56.pdf

特性

• 輸入電壓范圍：
  • 無偏置：1.1V 至 6.0V
  • 帶偏置：0.7V 至 6.0V
• 輸出電壓噪聲：2.45μVRMS
• 在線路、負載和溫度范圍內的精度為 1%（最大值）
• 低壓差：90mV（6A時）
• 電源抑制比（6A）：
  • 1kHz時為100dB
  • 10kHz時為78dB
  • 100kHz時為60dB
  • 1MHz時為36dB
• 負載瞬態響應：
  • ±3mV，負載階躍為100mA至6A
• 可調輸出電壓范圍：0.5V 至 5.0V
• 可調節的軟啟動浪涌控制
• 偏置導軌：
  • 內部電荷泵或3V至11V外部電源軌
  • 內部電荷泵可以禁用
• 漏極開路、電源良好 （PG） 輸出
• 包：
  • 3mm × 3mm，16 引腳 WQFN
  • EVM RθJA：21.9°C/W

參數

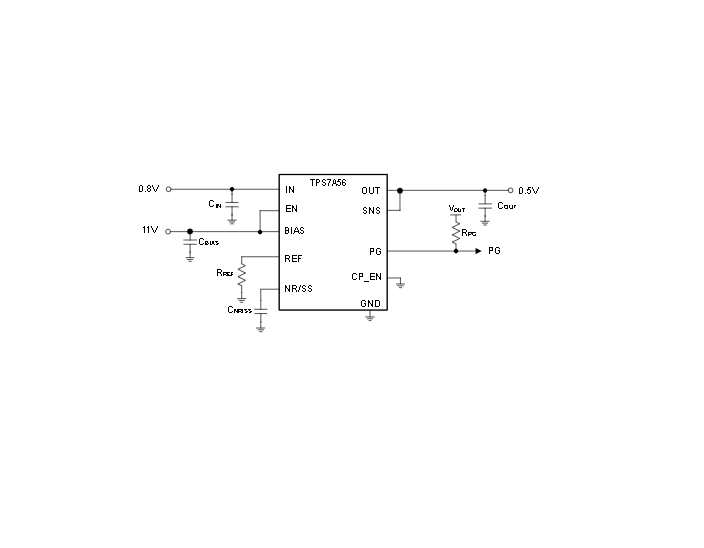

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：
  • 無BIAS供電時：1.1V至6.0V
  • 帶BIAS供電時：0.7V至6.0V
• ?超低噪聲?：輸出噪聲僅2.45μVRMS，適合噪聲敏感應用（如RF放大器、傳感器）。
• ?高精度?：全工況下輸出電壓精度±1%（最大）。
• ?低壓差性能?：6A負載時僅90mV壓差。
• ?可調輸出?：0.5V至5.0V范圍，通過外部電阻設置。

?2. 關鍵參數?

• ? PSRR（電源抑制比） ?：
  • 1kHz時100dB，1MHz時仍保持36dB。
• ?負載瞬態響應?：100mA至6A階躍變化時僅±3mV波動。
• ?封裝與散熱?：3mm×3mm 16引腳WQFN，熱阻低至21.9°C/W（EVM測試）。

?3. 典型應用場景?

• 通信設備：宏基站射頻單元（RRU）、有源天線系統（AAS）。
• 醫療與工業：超聲掃描儀、實驗室儀器、雷達傳感器。
• 數字負載：FPGA、ASIC、DSP供電。

?4. 功能模塊?

• ?BIAS供電?：支持內部電荷泵或3V-11V外部偏置，擴展輸入電壓下限至0.7V。
• ?軟啟動與噪聲抑制?：通過NR/SS引腳配置電容實現可調啟動時間與噪聲優化。
• ?電源良好（PG）信號?：開漏輸出，指示輸出電壓狀態。

?5. 設計支持?

• ?布局建議?：強調低ESL/ESR電容（如22μF陶瓷電容）及接地散熱焊盤優化。
• ?熱管理?：最大結溫150°C，內置過熱關斷保護（165°C觸發）。

?6. 文檔結構?

• 包含詳細引腳功能、電氣特性（如ESD等級±2000V HBM）、典型性能曲線及典型應用電路圖。
